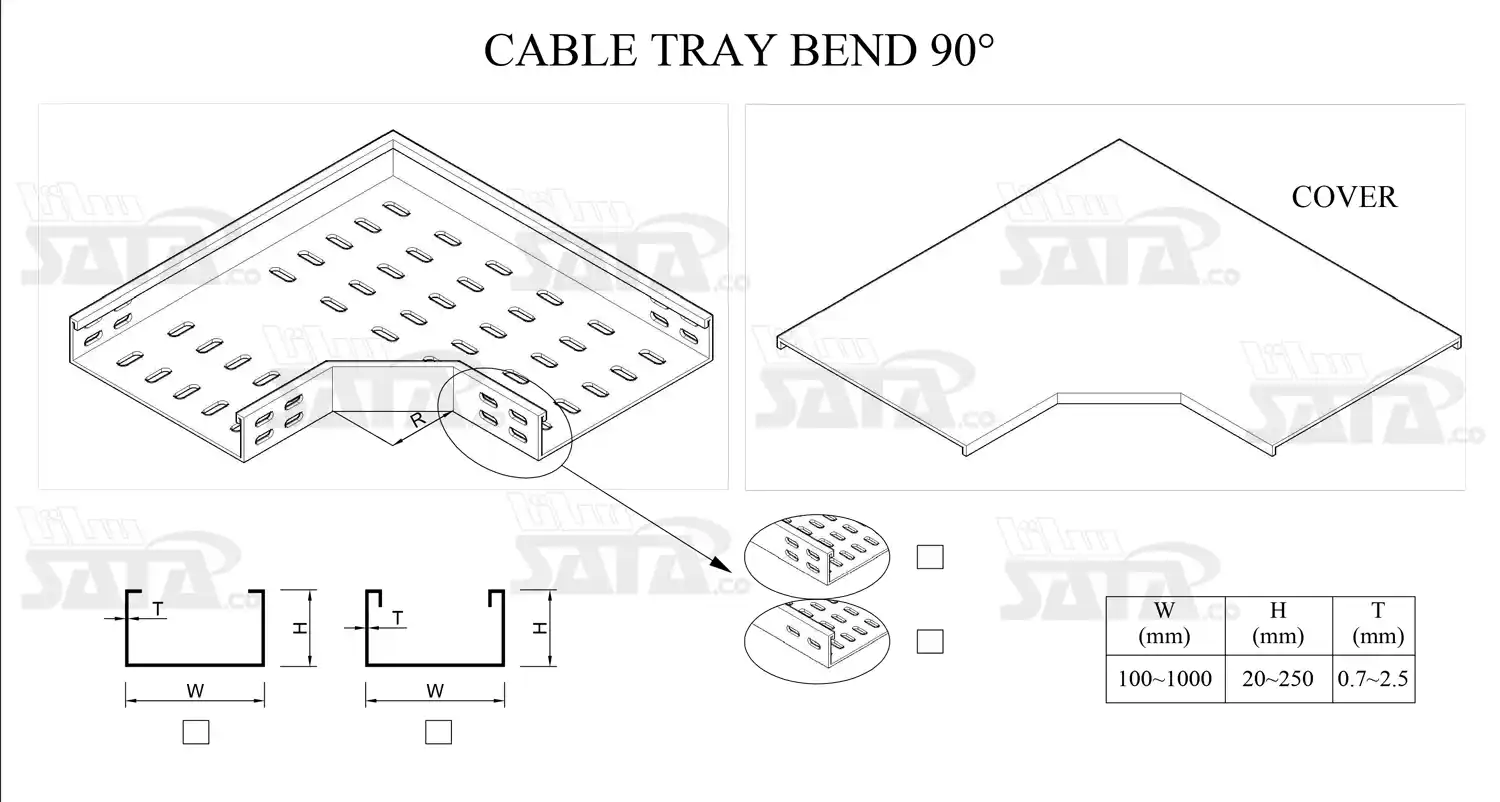

| طول | 100~1000 میلی متر |
|---|---|
| ارتفاع | 20~250 میلی متر |
| ضخامت | 0.7~2.5 میلی متر |
| جنس | گالوانیزه گرم |
در مسیرهای پیچیده کابل‌کشی، مدیریت دقیق تغییر جهت کابل‌ها بدون آسیب و ایجاد اختلال اهمیت زیادی دارد. یکی از قطعات برای تحقق این هدف، زانویی ۹۰ درجه سینی کابل است. این قطعه به‌گونه‌ای طراحی می‌شود که امکان تغییر مسیر کابل‌ها در گوشه‌ها یا نقاط تقاطع را فراهم کند، بدون آنکه به ساختار یا انعطاف کابل‌ها فشار وارد شود.
استفاده از زانوهای زاویه‌دار نه‌تنها به نظم و انسجام سیستم کابل‌کشی کمک می‌کند، بلکه ایمنی و دوام آن را نیز افزایش می‌دهد. زانویی ۹۰ درجه در فضاهایی با محدودیت ابعاد یا در مسیرهایی که تغییر ناگهانی جهت کابل ضروری است، نقش مهمی ایفا می‌کند.
به‌عنوان یکی از اجزای اساسی سیستم‌های مدیریت کابل، دارای مشخصات فنی متناسب با شرایط مختلف نصب و بهره‌برداری است. این قطعه از ورق‌های فولادی با پوشش گالوانیزه گرم یا سرد تولید می‌شود و در برابر زنگ‌زدگی، رطوبت و تنش‌های مکانیکی مقاوم است. زاویه دقیق ۹۰ درجه آن امکان هدایت کابل‌ها را در گوشه‌ها یا محل‌های تغییر مسیر به‌صورت عمودی یا افقی فراهم می‌کند. ضخامت‌های متنوعی از ۰.۵ تا ۲.۵ میلی‌متر برای آن در نظر گرفته می‌شود تا پاسخگوی نیازهای مختلف از پروژه‌های ساختمانی تا تأسیسات صنعتی باشد. در کنار این موارد، تنوع در عرض، ارتفاع لبه و وجود مدل‌های پانچ‌دار و بدون پانچ باعث می‌شود زانویی ۹۰ درجه قابل تطبیق با انواع سینی کابل و شرایط نصب مختلف باشد. طراحی آن به‌گونه‌ای است که نصب آسان، پایداری مکانیکی بالا و هماهنگی کامل با سایر اجزای سیستم را تضمین می‌کند.
در مسیرهایی به کار می‌رود که کابل‌ها نیاز به تغییر جهت ناگهانی دارند، مانند عبور از گوشه‌های دیوار، ستون یا تقاطع‌های قائم. این قطعه امکان عبور منظم و ایمن کابل‌ها را از مسیرهای افقی به عمودی یا برعکس فراهم می‌کند و از خم‌شدن بیش از حد یا آسیب دیدن کابل‌ها در نقاط تغییر مسیر جلوگیری می‌کند. استفاده از آن به مهندسین اجازه می‌دهد تا بدون نیاز به بریدن یا تغییر شکل سینی، مسیر کابل‌کشی را با کمترین پیچیدگی طراحی و اجرا کنند. زانویی ۹۰ درجه نقش مؤثری در حفظ نظم، کاهش فشار مکانیکی بر کابل‌ها و تسهیل تعمیرات احتمالی در آینده دارد.
قطعه‌ای است که برای ایجاد تغییر مسیر با زاویه قائمه در مسیر کابل‌کشی مورد استفاده قرار می‌گیرد. این قطعه به گونه‌ای طراحی شده که خمشی دقیقاً برابر با زاویه راست (۹۰ درجه) ایجاد کند تا کابل‌ها بدون پیچ‌خوردگی یا فشار اضافه، از مسیر اصلی منحرف شوند. زاویه خمش در این نوع زانو کاملاً مشخص و ثابت است، به‌طوری‌که امکان مدیریت دقیق مسیر کابل‌ها را در فضاهای محدود یا در محل برخورد دو سطح عمود بر هم فراهم می‌سازد. این ویژگی باعث می‌شود مسیر کابل‌ها کاملاً منطبق بر ساختار معماری و بدون نیاز به تغییر در بدنه سینی اجرا شود.
ابتدا باید محل دقیق تغییر مسیر کابل مشخص شود و دو انتهای سینی کابل در موقعیت عمود بر یکدیگر قرار گیرند. سپس زانویی در نقطه تقاطع قرار می‌گیرد به‌طوری‌که هر دو شاخه سینی به‌درستی در داخل لبه‌های آن جای بگیرند. در ادامه، با استفاده از پیچ و مهره مخصوص و سوراخ‌های آماده روی بدنه زانو، اتصال محکم بین قطعات برقرار می‌شود. دقت در تراز بودن زانو و سینی پیش از محکم کردن اتصالات، برای حفظ یکپارچگی مسیر کابل‌کشی اهمیت دارد. در پایان، مسیر خمیده بررسی می‌شود تا هیچ فشار غیرمعمولی به کابل‌ها وارد نباشد.
زانویی ۹۰ درجه سینی کابل یکی از مهم‌ترین اتصالات در طراحی مسیر کابل‌کشی است که وظیفه هدایت کابل‌ها در پیچ‌ها و زوایای قائمه را بر عهده دارد. این قطعه با طراحی دقیق و استاندارد باعث می‌شود کابل‌ها بدون فشار و آسیب از زاویه عبور کنند و انسجام مسیر حفظ شود. توجه به کیفیت ساخت، نوع پوشش و تطابق ابعاد آن با سینی کابل در هنگام انتخاب ضروری است. شرکت سازه توان آژند گزینه‌های متنوعی از این محصول را مطابق با نیازهای صنعتی و ساختمانی ارائه می‌دهد و یکی از منابع معتبر برای تهیه تجهیزات مرتبط با مدیریت کابل به شمار می‌آید.
۱. آیا زانویی ۹۰ درجه قابلیت نصب در محیط‌های مرطوب را دارد؟
بله، در صورتی که از متریال گالوانیزه گرم یا استیل ضدزنگ ساخته شده باشد، در برابر رطوبت مقاوم است.
۲. آیا می‌توان زانویی ۹۰ درجه را به‌صورت سفارشی تولید کرد؟
بله، بسیاری از تولیدکنندگان امکان ساخت سفارشی براساس ابعاد و پوشش مورد نیاز را فراهم می‌کنند.
۳. آیا استفاده از زانویی ۹۰ درجه باعث افت ولتاژ در کابل می‌شود؟
خیر، زاویه عبور تأثیری بر افت ولتاژ ندارد، اما خم صحیح از آسیب به کابل جلوگیری می‌کند.
۴. آیا زانویی ۹۰ درجه فقط برای کابل‌های برق کاربرد دارد؟
خیر، در مسیردهی کابل‌های شبکه، کنترل و حتی برخی لوله‌های سبک هم استفاده می‌شود.
