در دنیای پیچیده و پویای صنایع مدرن، مدیریت کابل‌ها نه تنها یک ضرورت فنی، بلکه یک هنر مهندسی است. تصور کنید در یک کارخانه بزرگ، جایی که هزاران کابل برق، داده و سیگنال از میان دیوارها، سقف‌ها و کف‌ها عبور می‌کنند، هر تغییر جهت کوچک می‌تواند به معنای صرفه‌جویی در زمان، هزینه و حتی ایمنی باشد. اینجا، زانوی قابل تنظیم سینی کابل وارد میدان می‌شود – قطعه‌ای هوشمند که انعطاف‌پذیری بی‌نظیری به طراحی مسیر کابل‌ها می‌بخشد. این مقاله، به بررسی عمیق این فناوری می‌پردازد: از تعریف و انواع آن تا مزایا، کاربردها و تاثیر شگرفش بر تجارت و صنعت. با نگاهی به تجربیات جهانی و محلی، خواهیم دید چگونه این زانوها، کابل‌کشی را از یک فرآیند سفت و سخت به یک سیستم پویا و کارآمد تبدیل می‌کنند. اگر طراح سیستم‌های الکتریکی، مهندس پروژه یا مدیر صنعتی هستید، این محتوا برای شما نوشته شده است.
سینی کابل: پایه‌ای برای مدیریت منظم کابل‌ها

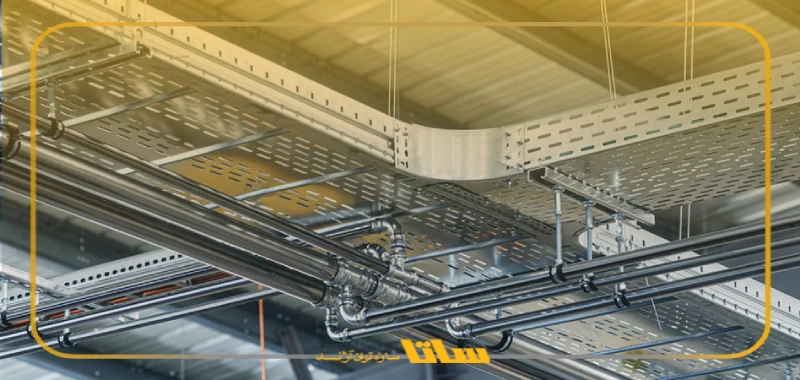

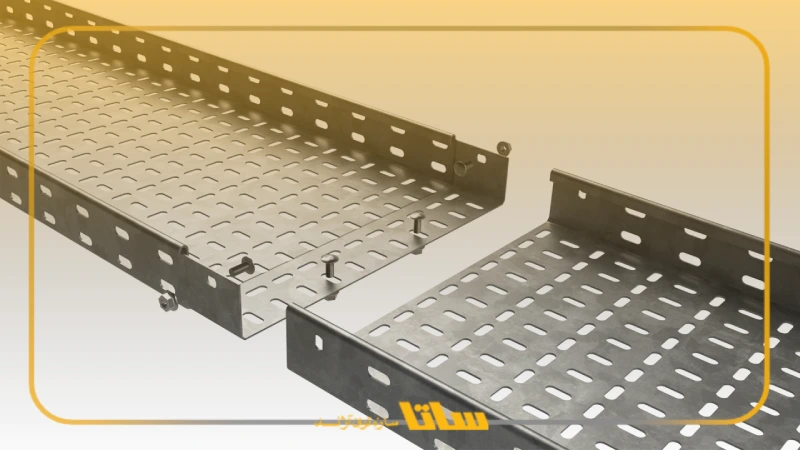

قبل از ورود به بحث زانوی سینی کابل قابل تنظیم، بیایید سینی کابل را به عنوان ستون فقرات این سیستم بشناسیم. سینی کابل (Cable Tray) یک سازه فلزی یا پلاستیکی باز است که برای حمل و نگهداری کابل‌های الکتریکی، مخابراتی و ابزاری طراحی شده. برخلاف لوله‌کشی‌های بسته، سینی کابل اجازه تهویه هوا، دسترسی آسان برای تعمیر و نگهداری و انعطاف در تغییرات آینده را می‌دهد. در استانداردهای بین‌المللی مانند NEC (National Electrical Code) و IEC، سینی کابل‌ها به عنوان راه‌حلی ایمن و اقتصادی برای کابل‌کشی در مقیاس بزرگ توصیه می‌شوند.
در ایران، با رشد صنایع نفت، گاز، پتروشیمی و ساختمان‌سازی، سینی کابل‌ها از دهه ۱۳۸۰ رواج یافتند و بخشی جدایی‌ناپذیر از پروژه‌های زیرساختی هستند. مزایای اصلی آن‌ها شامل منظم کردن کابل‌ها، جلوگیری از گره‌خوردگی و تسهیل دسترسی برای تکنسین‌ها است. اما بدون اتصالات مناسب مانند زانوها، سینی‌ها نمی‌توانند با پیچیدگی‌های محیطی سازگار شوند. اینجا زانوی قابل تنظیم نقش کلیدی ایفا می‌کند.
زانوی قابل تنظیم سینی کابل: تعریف و ویژگی‌های کلیدی
ساپورت سینی کابل یکی از اجزای حیاتی در سیستم کابل‌کشی صنعتی است که وظیفه دارد وزن سینی و کابل‌های عبوری را به‌صورت ایمن و پایدار تحمل کند. این ساپورت‌ها معمولاً از جنس فولاد گالوانیزه، استیل یا آلومینیوم ساخته می‌شوند تا در برابر رطوبت، خوردگی و ضربه مقاوم باشند. انتخاب نوع ساپورت بر اساس محیط نصب (داخلی یا بیرونی)، میزان بار کابل‌ها و نوع سینی انجام می‌شود.
در کنار ساپورت سینی کابل، زانوی قابل تنظیم سینی کابل (Adjustable Cable Tray Bend) نیز نقش مهمی در انعطاف‌پذیری مسیر کابل‌کشی دارد. این قطعه برای تغییر جهت سینی‌ها در زوایای مختلف طراحی شده و برخلاف زانوهای ثابت (مانند ۹۰ یا ۱۳۵ درجه)، دارای مکانیزم پیچ‌دار یا لولایی است که امکان تنظیم زاویه بین ۳۰ تا ۱۸۰ درجه را فراهم می‌کند.
جنس این زانوها معمولاً گالوانیزه گرم، استیل ضدزنگ یا آلومینیوم است تا ضمن مقاومت بالا در برابر خوردگی، توان تحمل بارهای سنگین را نیز داشته باشند. استفاده از زانوی قابل تنظیم در پروژه‌هایی که مسیر کابل دارای پیچ‌وخم زیاد است، باعث افزایش دقت، سرعت نصب و کاهش خطای تراز سینی‌ها می‌شود.
ویژگی‌های برجسته:
- انعطاف زاویه: امکان تنظیم دقیق برای تطبیق با نقشه‌های پیچیده.
- سازگاری با سایزها: مناسب برای سینی‌های ۵۰ تا ۶۰۰ میلی‌متر عرض.
- نصب سریع: با پیچ و مهره‌های استاندارد، بدون نیاز به جوشکاری.
این زانوها، به ویژه در مدل‌های دست‌تاب (Hand-Bendable) مانند محصولات Snake Tray، حتی بدون ابزار خاص قابل خم شدن هستند و هزینه‌های نصب را تا ۳۰ درصد کاهش می‌دهند. در بازار ایران، شرکت‌هایی مانند رافی پipe و کرمان نیرو، مدل‌های بومی‌شده‌ای تولید می‌کنند که با استانداردهای ISIRI (مؤسسه استاندارد ایران) همخوانی دارند.

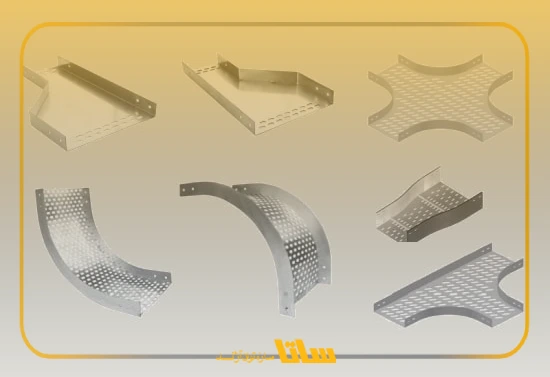

انواع زانوی قابل تنظیم سینی کابل
زانوهای سینی کابل بر اساس جهت، زاویه و کاربرد طبقه‌بندی می‌شوند. در ادامه، به بررسی اصلی‌ترین انواع می‌پردازیم:

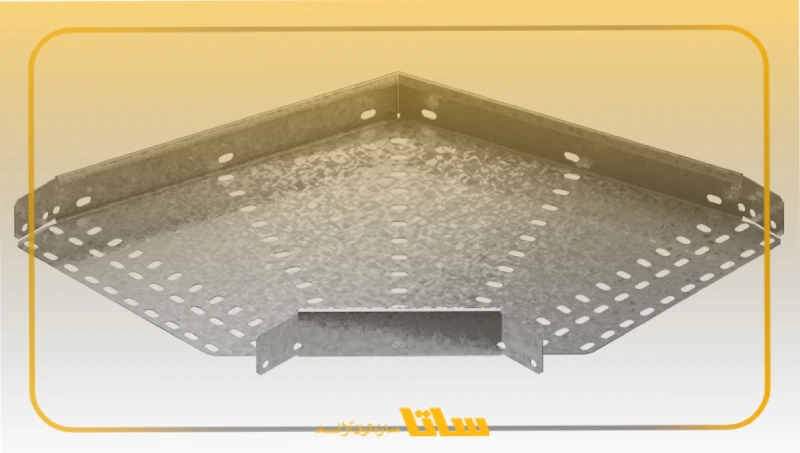

۱. زانوی افقی (Horizontal Bend)
این نوع برای تغییر جهت افقی سینی‌ها (چپ به راست یا برعکس) استفاده می‌شود. زانوی قابل تنظیم افقی، با شعاع خم ملایم، از آسیب به کابل‌های حساس جلوگیری می‌کند. شعاع خم معمولاً ۱ تا ۳ برابر عرض سینی است تا تنش مکانیکی کابل‌ها را به حداقل برساند.
۲. زانوی عمودی (Vertical Bend)
برای تغییرات عمودی (بالا یا پایین رفتن)، ایده‌آل است. مدل‌های قابل تنظیم عمودی، با تنظیم ارتفاع، به عبور از موانع مانند لوله‌های دیگر کمک می‌کنند. در پروژه‌های چندطبقه، این زانوها انعطاف لازم را برای طراحی مسیرهای شیب‌دار فراهم می‌آورند.
۳. زانوی ۱۳۵ درجه و زانوی تیز (Sharp Bend)
زانوی ۱۳۵ درجه، زاویه ملایم‌تری نسبت به ۹۰ درجه دارد و برای فضاهای تنگ مناسب است. زانوی تیز، برای تغییرات ناگهانی استفاده می‌شود، اما مدل‌های قابل تنظیم آن، با قابلیت تنظیم، ریسک آسیب کابل را کاهش می‌دهند.
۴. زانوی داخلی و خارجی (Inside/Outside Bend)
زانوی داخلی برای خم‌های داخلی (کوتاه‌تر) و زانوی خارجی برای خم‌های خارجی (طولانی‌تر) طراحی شده‌اند. این تمایز، تعادل بار کابل‌ها را حفظ کرده و با رعایت فرمول خم سینی کابل می‌توان زاویه‌ی مناسب و ایمن برای مسیر کابل‌کشی را به‌درستی محاسبه و اجرا کرد.
۵. زانوی مشبک (Mesh Bend)
در سینی‌های مشبک (Wire Mesh Tray)، زانوهای دست‌تاب انعطاف‌پذیری بالایی دارند و برای داده‌کشی در دیتاسنترها ایده‌آل هستند. این نوع، تهویه را حفظ کرده و وزن سبکی دارد.
جدول مقایسه انواع:
نوع زانو | جهت | زاویه قابل تنظیم | کاربرد اصلی | مزایا |
افقی | چپ/راست | ۳۰-۱۸۰ درجه | کارخانه‌ها | کاهش تنش افقی |
عمودی | بالا/پایین | ۴۵-۹۰ درجه | ساختمان‌ها | عبور از موانع |
۱۳۵ درجه | ملایم | ثابت/قابل تنظیم | انبارها | فضای کم |
داخلی/خارجی | ترکیبی | ۹۰ درجه | پروژه‌های بزرگ | تعادل بار |
مشبک | همه‌جهت | دست‌تاب | دیتاسنترها | تهویه بالا |
مزایای زانوی قابل تنظیم: بیش از یک اتصال ساده
استفاده از زانوی قابل تنظیم، فراتر از اتصال دو سینی، مزایای استراتژیکی به همراه دارد:
۱. انعطاف‌پذیری در طراحی
این زانوها اجازه می‌دهند مسیر کابل‌ها با تغییرات پروژه تطبیق یابد، بدون نیاز به بازطراحی کل سیستم. در پروژه‌های retrofit (به‌روزرسانی)، تنظیم زاویه می‌تواند زمان نصب را تا ۵۰ درصد کاهش دهد.
۲. حفاظت از کابل‌ها
شعاع خم ملایم، از خمیدگی بیش از حد کابل‌ها جلوگیری کرده و عمر آن‌ها را تا ۲۰ سال افزایش می‌دهد. این امر، به ویژه برای کابل‌های فیبر نوری حساس حیاتی است.
۳. صرفه‌جویی اقتصادی
هزینه مواد کمتر (بدون نیاز به زانوهای سفارشی) و نصب سریع‌تر، بازگشت سرمایه را در کمتر از یک سال تضمین می‌کند. طبق گزارش Eaton، سیستم‌های انعطاف‌پذیر تا ۲۵ درصد هزینه‌های نگهداری را کم می‌کنند.
۴. ایمنی و دسترسی
سینی‌های با زانوی تنظیم‌شده، دسترسی آسان برای بازرسی را فراهم کرده و ریسک آتش‌سوزی یا اتصال کوتاه را کاهش می‌دهند. در محیط‌های مرطوب، پوشش گالوانیزه ایمنی را دوچندان می‌کند.
۵. پایداری محیطی
سینی‌های سبک‌تر با زانوهای آلومینیومی، مصرف انرژی حمل و نقل را کم کرده و با استانداردهای سبز همخوانی دارند.
کاربردهای زانوی قابل تنظیم در صنایع مختلف
این زانوها در طیف وسیعی از پروژه‌ها کاربرد دارند:
۱. صنایع نفت و گاز
در پالایشگاه‌ها، زانوهای عمودی برای عبور از لوله‌های بزرگ استفاده می‌شوند و انعطاف لازم برای تغییرات فشاری را فراهم می‌کنند.
۲. ساختمان‌سازی و تجاری
در مراکز خرید و برج‌ها، زانوهای افقی مسیرهای پیچیده را مدیریت کرده و زیبایی‌شناسی را حفظ می‌کنند.
۳. دیتاسنترها و IT
زانوهای مشبک، با تهویه بالا، برای سرورهای پرحرارت ایده‌آل هستند و downtime را به حداقل می‌رسانند.
۴. کارخانه‌های تولیدی
در خطوط تولید، زانوهای دست‌تاب تغییرات سریع را ممکن ساخته و با ربات‌های صنعتی سازگارند.
در ایران، پروژه‌هایی مانند فازهای پارس جنوبی و متروی تهران، از این زانوها برای کابل‌کشی ایمن استفاده کرده‌اند.
تاثیر بر انعطاف در طراحی مسیر کابل‌ها: تحول در مهندسی
انعطاف، کلید موفقیت در طراحی مدرن است. زانوی قابل تنظیم، با امکان تنظیم on-site، از هدررفت مواد جلوگیری کرده و طراحی را modular می‌کند. مثلاً در یک پروژه کارخانه، تنظیم زاویه‌ی ۱۵ درجه می‌تواند مسیر را از مانع دور کند بدون نیاز به تغییر کل layout. این انعطاف، به پیش‌بینی‌پذیری پروژه‌ها کمک کرده و ریسک تأخیر را تا ۴۰ درصد کاهش می‌دهد. در سطح کلان، سیستم‌های هوشمند با سنسورهای IoT، زانوها را برای بهینه‌سازی real-time تنظیم می‌کنند — آینده‌ای که کابل‌کشی صنعتی را دگرگون می‌سازد. برای دستیابی به چنین سیستم‌های پیشرفته و اجرای دقیق پروژه‌های کابل‌کشی، انتخاب تجهیزات استاندارد و خرید سینی کابل باکیفیت اهمیت ویژه‌ای دارد؛ چراکه کیفیت سینی، دوام اتصالات و کارایی کل سیستم را تضمین می‌کند.
نصب و نکات عملی
نصب زانوی قابل تنظیم ساده است:
۱. اندازه‌گیری زاویه مورد نیاز
در مرحله نخست، باید زاویه‌ای که سینی کابل در مسیر خود تغییر جهت می‌دهد به‌دقت اندازه‌گیری شود. این زاویه معمولاً بین ۳۰ تا ۹۰ درجه متغیر است و بسته به مسیر کابل‌کشی، ارتفاع سقف، و موقعیت ساپورت‌ها تعیین می‌شود.
استفاده از ابزارهایی مانند زاویه‌سنج یا تراز لیزری کمک می‌کند تا زاویه دقیق مشخص شود و زانو به‌صورت هماهنگ با سینی‌های قبلی و بعدی تنظیم گردد. در این مرحله دقت بالا اهمیت زیادی دارد، زیرا هرگونه خطا می‌تواند باعث فشار بر کابل‌ها و کاهش عمر مفید سیستم شود.
۲. اتصال با پیچ‌های ضدخوردگی
پس از تعیین زاویه صحیح، زانو در موقعیت مناسب روی سینی‌ها قرار گرفته و با پیچ و مهره‌های گالوانیزه یا استیل ضدزنگ محکم می‌شود.
استفاده از پیچ‌های ضدخوردگی ضروری است، به‌ویژه در محیط‌های صنعتی، مرطوب یا دارای مواد شیمیایی، زیرا مانع از زنگ‌زدگی و تضعیف اتصالات می‌شود.
در هنگام بستن پیچ‌ها، باید از آچار گشتاور (Torque Wrench) استفاده شود تا فشار بیش‌ازحد یا کم‌بودن سفتی، باعث تغییر شکل زانو یا آسیب به سینی نشود.
۳. تست بار و کابل‌ها
در گام پایانی، باید عملکرد نصب بررسی و آزمایش شود. ابتدا با اعمال بار آزمایشی، میزان استحکام اتصالات و تحمل وزن سینی بررسی می‌شود. سپس کابل‌ها درون مسیر عبور داده شده و چک می‌شود که هیچ‌گونه فشار یا خم غیرطبیعی روی آن‌ها وارد نشده باشد.
در صورت نیاز، زاویه زانو مجدداً تنظیم می‌شود تا پیوستگی مسیر کابل‌کشی حفظ شده و ایمنی الکتریکی کاملاً تضمین گردد.
این مرحله آخرین فرصت برای اطمینان از استاندارد بودن نصب و جلوگیری از مشکلات احتمالی در آینده است.
نکات: همیشه از شعاع خم استاندارد پیروی کنید و برای محیط‌های مرطوب، از پوشش اپوکسی استفاده نمایید.
چالش‌ها و راه‌حل‌ها
علی‌رغم مزایا، چالش‌هایی مانند هزینه اولیه بالاتر (نسبت به زانوهای ثابت) و نیاز به آموزش وجود دارد. راه‌حل: انتخاب مدل‌های بومی ارزان‌تر و آموزش آنلاین. همچنین، در فضاهای خیلی تنگ، زانوهای تیز ممکن است محدودیت ایجاد کنند، که با مدل‌های سفارشی حل می‌شود.
نتیجه‌گیری: گام بعدی به سوی کابل‌کشی هوشمند
زانوی قابل تنظیم سینی کابل، بیش از یک قطعه، نمادی از انعطاف در مهندسی است. با فراهم کردن آزادی در طراحی مسیرها، ایمنی، کارایی و صرفه‌جویی را تضمین می‌کند. در عصری که صنایع به سمت هوشمندسازی حرکت می‌کنند، سرمایه‌گذاری در این فناوری، رقابتی ماندگار می‌سازد. آیا پروژه بعدی شما آماده انعطاف است؟ با یک تنظیم ساده، آینده کابل‌کشی را بسازید.
سوالات متداول
زانوی قابل تنظیم سینی کابل چیست؟
زانوی قابل تنظیم، اتصالی است که برای تغییر جهت سینی کابل در زوایای مختلف به کار می‌رود و با مکانیزم لولایی یا پیچ‌دار، امکان تنظیم زاویه را بین ۳۰ تا ۱۸۰ درجه فراهم می‌کند.
تفاوت زانوی قابل تنظیم با زانوهای ثابت در چیست؟
زانوهای ثابت فقط در زوایای مشخصی مثل ۹۰ یا ۱۳۵ درجه ساخته می‌شوند، اما زانوی قابل تنظیم انعطاف‌پذیر بوده و می‌تواند با شرایط محیطی و طراحی مسیر هماهنگ شود.
جنس زانوی قابل تنظیم سینی کابل معمولاً از چیست؟
این زانوها معمولاً از فولاد گالوانیزه گرم، استیل ضدزنگ یا آلومینیوم تولید می‌شوند تا در برابر رطوبت، خوردگی و فشار مکانیکی مقاومت بالایی داشته باشند.
چرا در خرید سینی کابل باید به نوع زانو توجه کرد؟
زیرا انتخاب زانوی مناسب (قابل تنظیم، داخلی یا خارجی) باعث کاهش فشار روی کابل‌ها، افزایش عمر سینی و بهینه‌سازی فضای نصب می‌شود.
