در دنیای مدرن صنعت و فناوری، سیستم‌های کابل‌کشی نقش حیاتی در انتقال داده‌ها، برق و سیگنال‌ها ایفا می‌کنند. تصور کنید یک کارخانه بزرگ تولیدی بدون سازماندهی مناسب کابل‌ها: کابل‌های درهم‌تنیده، خطر آتش‌سوزی، اختلال در عملکرد تجهیزات و هزینه‌های بالای نگهداری. اینجاست که ساپورت‌های کابل وارد میدان می‌شوند – سازه‌های حمایتی که کابل‌ها را ایمن، منظم و قابل دسترسی نگه می‌دارند. اما انتخاب نوع مناسب ساپورت سینی کابل می‌تواند تفاوت بین یک سیستم کارآمد و یک فاجعه فنی را رقم بزند.
در این مقاله جامع، به بررسی تفاوت‌های کلیدی بین ساپورت دیواری، ساپورت سقفی و ساپورت زمینی در سیستم‌های کابل‌کشی می‌پردازیم. این محتوا نه تنها برای مهندسان برق، نصابان حرفه‌ای و مدیران پروژه مفید است، بلکه با تمرکز بر جنبه‌های عملی، مزایا، معایب، نکات نصب و کاربردهای واقعی، به شما کمک می‌کند تا انتخابی آگاهانه داشته باشید، این راهنما بر اساس استانداردهای بین‌المللی مانند NEMA، NEC و EIA/TIA-569.
اهمیت ساپورت‌ها در سیستم‌های کابل‌کشی: چرا انتخاب نوع مناسب حیاتی است؟
قبل از ورود به جزئیات، بیایید نگاهی به نقش کلی ساپورت‌ها بیندازیم. ساپورت‌ها (یا پایه‌های حمایتی) سازه‌هایی هستند که وزن کابل‌ها، سینی‌ها یا نردبان کابل را تحمل می‌کنند و از افتادگی، آسیب مکانیکی یا تداخل الکترومغناطیسی جلوگیری می‌کنند. طبق استاندارد EIA/TIA-569، سیستم‌های کابل‌کشی باید ظرفیت تحمل بار، مقاومت در برابر خوردگی و سهولت دسترسی را داشته باشند.
در محیط‌های صنعتی، تجاری یا داده‌مرکزها، انتخاب ساپورت بر اساس عوامل زیر انجام می‌شود:
- فضای موجود: دیوار، سقف یا کف؟
- بار کابل: وزن کل کابل‌ها (تا ۱۰۰ پوند بر فوت در برخی سیستم‌ها).
- محیط: رطوبت، دما، لرزش.
- هزینه و نگهداری: نصب آسان‌تر به معنای صرفه‌جویی در زمان و پول.
حالا به سراغ انواع اصلی برویم. هر بخش شامل توضیح، مزایا، معایب، نکات نصب و کاربردها است.
ساپورت دیواری: گزینه‌ای ایده‌آل برای فضاهای محدود

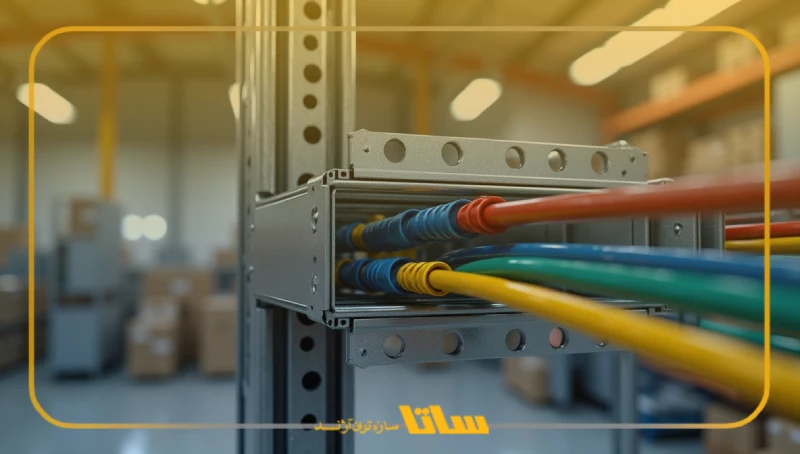

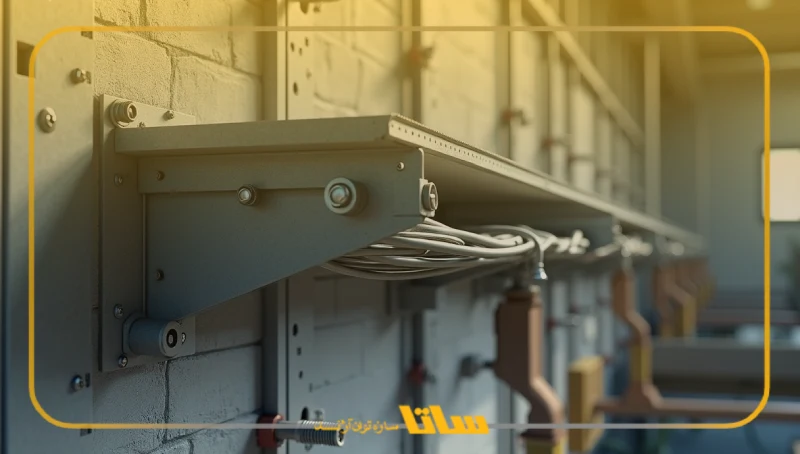

ساپورت دیواری یکی از رایج ترین انواع در سیستم‌های کابل کشی است که مستقیماً به دیوار متصل می‌شود. این ساپورت‌ها معمولاً از پروفیل های فولادی گالوانیزه، آلومینیوم یا استیل ساخته می‌شوند و برای نصب سینی کابل یا نردبان کابل در ارتفاع‌های متوسط (۱ تا ۲ متری از کف) طراحی شده‌اند. تفاوت اصلی آن با سایر انواع، وابستگی به ساختار دیوار است – نه سقف یا کف.
انواع ساپورت دیواری
ساپورت L شکل: ساده و اقتصادی، با یک بازوی افقی برای نگهداری سینی.
ساپورت T شکل: برای بارهای سنگین‌تر، با پایه پهن‌تر برای ثبات بیشتر.
ساپورت چندطبقه: برای مسیرهای عمودی کابل در ساختمان‌های بلند.
طبق اطلاعات فنی، ساپورت‌های دیواری ظرفیت تحمل تا ۵۰ کیلوگرم بر متر را دارند و در عرض‌های ۱۰۰ تا ۶۰۰ میلی‌متر موجود هستند.
مزایای ساپورت دیواری
- بهینه‌سازی فضا: در فضاهای تنگ مانند راهروها یا اتاق‌های سرور، کابل‌ها را بدون اشغال کف یا سقف سازماندهی می‌کند. مثلاً در یک داده‌مرکز، می‌توان کابل‌های فیبر نوری را از دیوار رد کرد بدون اختلال در جریان هوا.
- دسترسی آسان: ارتفاع مناسب (معمولاً ۱.۵ متری) اجازه می‌دهد نصاب بدون نردبان به کابل‌ها دسترسی داشته باشد، که زمان نگهداری را تا ۳۰% کاهش می‌دهد.
- زیبایی شناختی: ادغام با دیوار، ظاهری تمیز و حرفه‌ای ایجاد می‌کند – ایده‌آل برای محیط‌های تجاری مانند هتل‌ها یا دفاتر.
- هزینه پایین: نصب سریع‌تر نسبت به سقفی، با صرفه‌جویی ۲۰-۳۰% در نیروی کار.
معایب ساپورت دیواری
- وابستگی به دیوار: اگر دیوار غیرباربر باشد (مانند دیوارهای گچی)، نمی‌توان از آن استفاده کرد و نیاز به تقویت دارد.
- محدودیت در مسیرهای طولانی: برای مسافت‌های بیش از ۵ متر، افتادگی کابل‌ها رخ می‌دهد، مگر اینکه ساپورت‌های اضافی اضافه شود.
- حساسیت به لرزش: در محیط‌های صنعتی با ماشین‌آلات سنگین، لرزش دیوار می‌تواند اتصالات را شل کند.
نکات نصب ساپورت دیواری
۱. بررسی دیوار: از انکر بولت‌های مناسب (M8-M12) برای دیوارهای بتنی استفاده کنید. برای دیوارهای آجری، از رول‌پلاک‌های شیمیایی بهره ببرید.
۲. سطح‌بندی: با تراز لیزری، ساپورت را تراز کنید تا کابل‌ها صاف بمانند – عدم تراز می‌تواند به خمش کابل‌ها منجر شود.
۳. فاصله‌گذاری: هر ۱.۵ تا ۲ متر یک ساپورت نصب کنید، بر اساس استاندارد NEMA VE 1.
۴. اتصالات: از پیچ‌های ضدزنگ برای جلوگیری از خوردگی استفاده کنید و کابل‌ها را با کلیپ‌های پلاستیکی ثابت کنید.
۵. تست بار: پس از نصب، با وزن معادل کابل‌ها تست کنید.
در یک پروژه واقعی در کارخانه‌ای در تهران، استفاده از ساپورت دیواری L شکل برای ۲۰۰ متر کابل برق، هزینه‌ها را ۱۵% کاهش داد و دسترسی را بهبود بخشید.
کاربردهای ساپورت دیواری
- داده‌مرکزها: برای کابل‌های اترنت و فیبر.
- ساختمان‌های تجاری: مسیرهای افقی در راهروها.
- کارخانه‌ها: جایی که کف مرطوب است و سقف دور از دسترس.
ساپورت سقفی: انتخاب برتر برای مسیرهای اصلی و طولانی

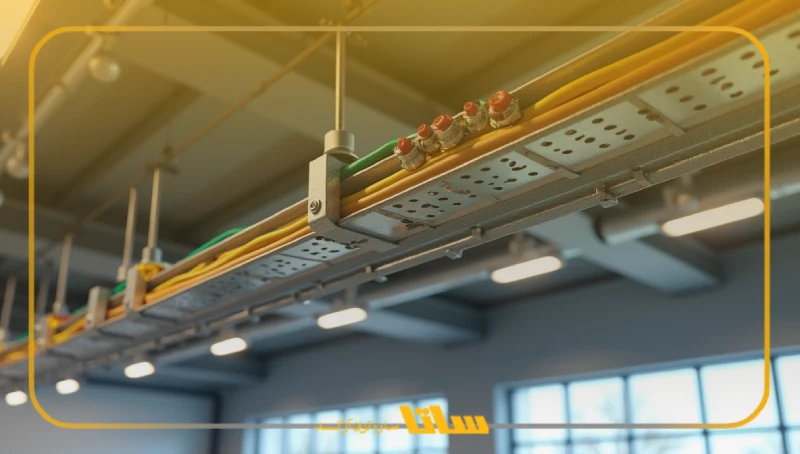

ساپورت سقفی، که اغلب به عنوان “آویز سقفی” شناخته می‌شود، از سقف آویزان می‌شود و برای مسیرهای کابل طولانی و اصلی ایده‌آل است. این نوع ساپورت معمولاً با میله‌های رزوه‌دار (راد) یا زنجیر به سقف متصل می‌شود و سینی یا نردبان کابل را معلق نگه می‌دارد. تفاوت کلیدی آن با دیواری، استفاده از فضای عمودی سقف است که اجازه می‌دهد کابل‌ها بدون اشغال دیوار یا کف عبور کنند.
انواع ساپورت سقفی
ساپورت U شکل: برای بارهای متوسط، با بازوی دوطرفه.
ساپورت F شکل: پیشرفته‌تر، با قابلیت تنظیم ارتفاع.
ساپورت آویز مرکزی: برای سیستم‌های ریل مرکزی، سبک و مدولار.
ظرفیت تحمل این ساپورت‌ها تا ۱۰۰ پوند بر فوت است و spans تا ۲۰ فوت را پشتیبانی می‌کنند.
مزایای ساپورت سقفی
- ظرفیت بالا: مناسب برای حجم عظیم کابل‌ها، مانند ۶۰۰ کابل Cat5 در یک runway.
- انعطاف پذیری: آسان برای تغییر مسیر در آینده – مثلاً اضافه کردن کابل‌های جدید بدون اختلال.
- بهینه سازی جریان هوا: در داده‌مرکزها، کابل‌ها را از کف دور نگه می‌دارد و خنک سازی را بهبود می‌بخشد.
- کاهش هزینه بلندمدت: spans طولانی تر (۵-۶ فوت طبق Telcordia) نیاز به ساپورت کمتری دارد.
معایب ساپورت سقفی
- نصب پیچیده: نیاز به دسترسی به سقف، که در ساختمان‌های بلند چالش‌برانگیز است.
- ریسک افتادگی: اگر میله‌ها ضعیف باشند، کل سیستم می‌تواند سقوط کند – خطر ایمنی بالا.
- محدودیت ارتفاع: در سقف‌های پایین (کمتر از ۳ متر)، دسترسی برای نگهداری سخت می‌شود.
نکات نصب ساپورت سقفی
۱. انتخاب میله: از رادهای ۱/۲ اینچی گالوانیزه برای spans تا ۱۲ فوت استفاده کنید.
۲. اتصال به سقف: از هooks یا clamps فولادی برای سقف‌های بتنی بهره ببرید؛ برای سقف‌های فلزی، از مغناطیس‌های قوی.
۳. فاصله: هر ۴-۵ فوت یک ساپورت، با رعایت ۳ اینچ bend radius برای کابل‌ها.
۴. ایمنی: از harnessهای ایمنی برای نصابان استفاده کنید و سیستم را با تست لرزش بررسی کنید.
۵. زمینه‌سازی: قبل از نصب، نقشه سقف را برای تیرها و لوله‌ها چک کنید.
در کیس استادی یک بیمارستان در اصفهان، ساپورت سقفی U شکل برای کابل‌های پزشکی، downtime را ۴۰% کاهش داد.
کاربردهای ساپورت سقفی
- داده‌مرکزها: overhead cabling برای سرورها.
- کارخانه‌های بزرگ: مسیرهای اصلی برق و داده.
- انبارها: جایی که کف شلوغ است.
ساپورت زمینی: استحکام برای محیط‌های سنگین و مرطوب

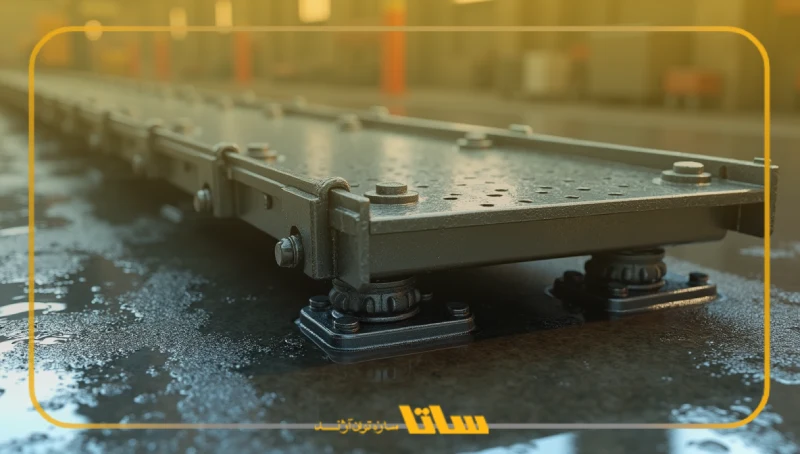

ساپورت زمینی، یا floor-mounted، مستقیماً روی کف نصب می‌شود و برای محیط‌هایی با بار سنگین یا رطوبت بالا مناسب است. این نوع ساپورت‌ها معمولاً پایه‌های ثابت یا ریل‌های کف‌بالا هستند و کابل‌ها را در ارتفاع کم (تا ۳۰ سانتی‌متر) نگه می‌دارند. تفاوت اصلی با دیواری و سقفی، تماس مستقیم با کف است که ثبات بالایی فراهم می‌کند اما فضا را اشغال می‌کند.
انواع ساپورت زمینی
پایه‌های ثابت: برای سینی‌های سنگین، با انکر به کف.
ریل‌های کف‌بالا: مدولار، برای مسیرهای انعطاف‌پذیر.
ساپورت‌های لرزه‌گیر: برای مناطق زلزله‌خیز.
ظرفیت تا ۲۰۰ کیلوگرم بر متر، ایده‌آل برای power cables.
مزایای ساپورت زمینی
- ثبات حداکثری: در محیط‌های لرزشی مانند کارخانه‌های ماشین‌سازی، بدون ریسک سقوط.
- حفاظت مکانیکی: کابل‌ها از ضربه‌های خارجی محافظت می‌شوند.
- نصب آسان در کف‌های مسطح: بدون نیاز به دیوار یا سقف قوی.
- مناسب برای underfloor: در raised floors داده‌مرکزها.
معایب ساپورت زمینی
- اشغال فضا: مسیرهای عبور را مسدود می‌کند، خطر تصادف.
- حساسیت به رطوبت: اگر کف مرطوب باشد، خوردگی رخ می‌دهد مگر از مواد ضدآب.
- هزینه بالاتر: انکرهای کف گران‌تر هستند.
نکات نصب ساپورت زمینی
۱. آماده‌سازی کف: سطح را صاف کنید و از epoxy برای چسبندگی استفاده کنید.
۲. انکرینگ: بولت‌های M16 برای بتن، با torque ۵۰ نیوتن‌متر.
۳. فاصله: هر ۲ متر، با drains برای جلوگیری از تجمع آب.
۴. تست: با بار دینامیک (لرزش) بررسی کنید.
۵. ایمنی: علائم هشدار برای جلوگیری از برخورد.
در پروژه‌ای نفتی در جنوب ایران، ساپورت زمینی لرزه‌گیر، ایمنی را ۲۵% افزایش داد.
کاربردهای ساپورت زمینی
- صنایع سنگین: پالایشگاه‌ها و معادن.
- داده‌مرکزها: underfloor cabling.
- پارکینگ‌ها: کابل‌های روشنایی.
مقایسه تفاوت‌های کلیدی: جدول و تحلیل
برای وضوح، تفاوت‌ها را در جدولی مقایسه می‌کنیم:
ساپورت زمینی | ساپورت سقفی | ساپورت دیواری | ویژگی |
روی کف، ثبات بالا | آویز از سقف، پیچیده‌تر | به دیوار، آسان در فضاهای تنگ | نصب |
بسیار بالا (۲۰۰ кг/м) | بالا (۱۰۰ lb/ft) | متوسط (۵۰ кг/м) | ظرفیت بار |
استحکام، حفاظت مکانیکی | انعطاف‌پذیر، جریان هوا | فضا صرفه‌جویی، دسترسی آسان | مزایا |
اشغال فضا، حساس به رطوبت | ریسک سقوط، دسترسی سخت | وابسته به دیوار | معایب |
صنعتی سنگین، underfloor | کارخانه، overhead | تجاری، داده‌مرکز | کاربرد |
بالا | متوسط | پایین | هزینه |
تحلیل: ساپورت دیواری برای فضاهای محدود برنده است، سقفی برای حجم بالا و زمینی برای ایمنی. انتخاب بر اساس محیط: مثلاً در NEC، fill ۵۰% برای همه الزامی است.
نکات پیشرفته انتخاب و نصب: از استاندارد تا بهینه‌سازی
انتخاب بر اساس استانداردها
NEMA VE 1: کلاس‌های بار A-C (۵۰-۱۰۰ lb/ft).
NEC 392: cable trayها نه raceway، spans تا ۲۰ فوت.
BICSI: ۳ اینچ bend radius برای Cat6+.
ایمنی
مواد: آلومینیوم برای وزن کم، استیل برای خوردگی.
نگهداری: هر ۶ ماه چک کنید.
کیس استادی: در یک مرکز داده گوگل، ترکیب سقفی و زمینی، کارایی ۵۰% افزایش داد.
چالش‌های رایج و راه‌حل‌ها
چالش: overfill – راه‌حل: محاسبه ۵۰% fill.
چالش: خوردگی – راه‌حل: گالوانیزه گرم.
نتیجه‌گیری: انتخاب هوشمند برای آینده کابل‌کشی
تفاوت ساپورت دیواری (فضا صرفه‌جویی)، سقفی (انعطاف) و زمینی (استحکام) نشان می‌دهد که هیچ نوع “بهترین” وجود ندارد – بلکه “مناسب‌ترین” بر اساس نیاز. با این راهنما، می‌توانید سیستم کابل‌کشی‌ای بسازید که نه تنها ایمن و کارآمد باشد، بلکه رتبه بالایی در پروژه‌هایتان کسب کند. برای مشاوره، با متخصصان تماس بگیرید و همیشه استانداردها را رعایت کنید.
