سینی کابل یکی از مهم‌ترین اجزای سیستم‌های مدیریت کابل در پروژه‌های الکتریکی، مخابراتی و صنعتی به شمار می‌رود. این سیستم‌ها برای هدایت، حفاظت و سازماندهی کابل‌های برق، داده و فیبر نوری طراحی شده‌اند و در محیط‌های متنوعی مانند ساختمان‌های تجاری، کارخانه‌ها، بیمارستان‌ها و تأسیسات نفت و گاز کاربرد دارند. در میان اجزای سینی کابل، “زانو” یا “elbow” نقش کلیدی در تغییر جهت مسیر کابل‌ها ایفا می‌کند. زانوها به عنوان اتصالات خمیده عمل می‌کنند و امکان انعطاف‌پذیری در طراحی مسیرهای پیچیده را فراهم می‌آورند. بدون استفاده از زانوها، ایجاد تغییرات جهت در سیستم‌های سینی کابل دشوار و پرهزینه خواهد بود، زیرا خم کردن مستقیم سینی‌ها می‌تواند به کابل‌ها آسیب بزند یا استانداردهای ایمنی را نقض کند.
در این مقاله جامع، به بررسی نحوه نصب و کاربرد زانو در سیستم سینی کابل می‌پردازیم. ابتدا به انواع زانوها اشاره می‌کنیم، سپس کاربردهای آن‌ها را توصیف کرده و در نهایت مراحل دقیق نصب را گام به گام توضیح می‌دهیم. همچنین، با توجه به درخواست، به انواع اتصالات در سینی کابل پرداخته و ۸ کلمه کلیدی مرتبط را در انتها فهرست می‌کنیم. این محتوا بر اساس استانداردهای بین‌المللی مانند NEMA VE 2-2018 و تجربیات عملی در صنعت تدوین شده است. هدف، ارائه راهنمایی عملی برای مهندسان، تکنسین‌ها و پیمانکاران است تا بتوانند سیستم‌هایی ایمن، کارآمد و مطابق با مقررات نصب کنند.

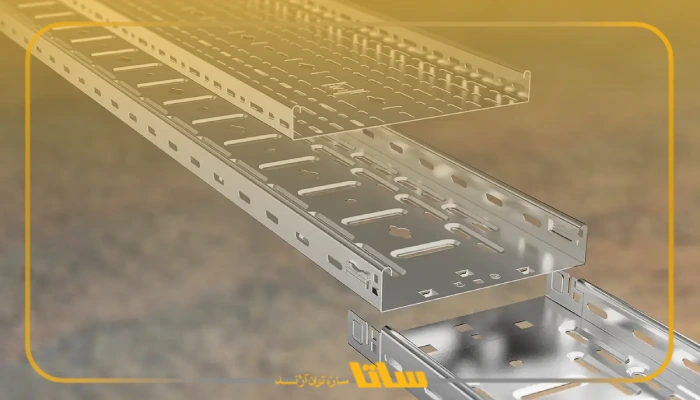

سینی کابل‌ها معمولاً از مواد فلزی مانند فولاد گالوانیزه، آلومینیوم یا استیل ضدزنگ ساخته می‌شوند و زانوها نیز از همان مواد برای حفظ سازگاری و مقاومت در برابر خوردگی تولید می‌گردند. اهمیت زانوها نه تنها در انعطاف‌پذیری طراحی، بلکه در کاهش زمان نصب و افزایش عمر مفید سیستم نهفته است. طبق آمار، استفاده از زانوهای استاندارد می‌تواند تا ۳۰ درصد زمان کابل‌کشی را کاهش دهد.

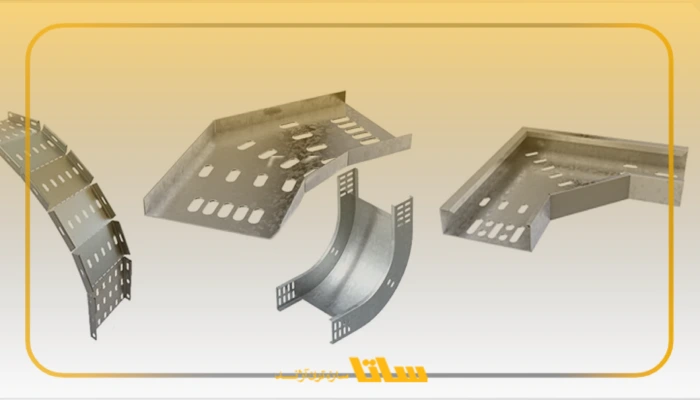

انواع زانو در سیستم سینی کابل
زانوی سینی کابل بر اساس زاویه خم، جهت تغییر (افقی یا عمودی) و نوع سینی کابل (نردبانی، مشبک یا صلب) دسته‌بندی می‌شوند. شناخت انواع زانوها برای انتخاب صحیح در پروژه ضروری است.
۱. زانوی افقی (Horizontal Elbow)
این نوع زانو برای تغییر جهت افقی مسیر سینی کابل، مانند چرخش ۹۰ درجه در کف ساختمان، استفاده می‌شود. زانوی افقی معمولاً در زوایای ۴۵، ۹۰ یا ۱۸۰ درجه موجود است و از ورق گالوانیزه با ضخامت ۱.۵ تا ۲ میلی‌متر ساخته می‌شود. در سینی‌های نردبانی، زانوی افقی دارای میله‌های عرضی است که کابل‌ها را بدون فشار نگه می‌دارد. کاربرد اصلی آن در مسیرهای طولانی کف کارخانه‌هاست، جایی که کابل‌ها باید دور ستون‌ها بچرخند.
۲. زانوی عمودی (Vertical Elbow)
زانوی عمودی برای تغییر جهت از افقی به عمودی یا بالعکس به کار می‌رود، مانند صعود کابل‌ها به سمت سقف یا دیوار. این زانوها در دو نوع داخلی (برای خم‌های تنگ) و خارجی (برای خم‌های باز) تولید می‌شوند. طبق استاندارد NEMA، شعاع خم زانوی عمودی باید حداقل ۴ برابر قطر کابل باشد تا از آسیب به عایق کابل جلوگیری شود. در پروژه‌های بلندمرتبه، این زانوها برای هدایت کابل‌ها از کف به طبقات بالاتر حیاتی هستند.
۳. زانوی آبشاری (Cascade Elbow)
زانوی آبشاری برای تغییرات جهت کاملاً عمودی، مانند ورود یا خروج کابل از سینی به جعبه‌های توزیع، طراحی شده است. این نوع زانو شکل قوسی دارد و کابل‌ها را بدون تنش هدایت می‌کند. کاربرد آن در سیستم‌های سرور روم یا اتاق‌های کنترل است، جایی که کابل‌ها باید به صورت عمودی به تجهیزات متصل شوند. مزایای آن شامل کاهش تداخل الکترومغناطیسی و افزایش جریان هوا برای خنک‌سازی است.
۴. زانوی ۴۵ درجه و زانوی تیز (Sharp Elbow)
زانوی ۴۵ درجه برای تغییرات ملایم جهت استفاده می‌شود و از ایجاد نقاط تنش در کابل جلوگیری می‌کند. در مقابل، زانوی تیز (معمولاً ۹۰ درجه) برای فضاهای محدود مناسب است. در صنایع شیمیایی، زانوی ۴۵ درجه سینی کابل ترجیح داده می‌شود زیرا انحنای کمتر، عمر کابل را افزایش می‌دهد.
هر نوع زانو بر اساس سایز سینی (از ۵۰ تا ۹۰۰ میلی‌متر عرض) سفارشی‌سازی می‌شود. انتخاب نوع زانو به عواملی مانند بار کابل، محیط (مرطوب یا خشک) و استانداردهای محلی بستگی دارد.

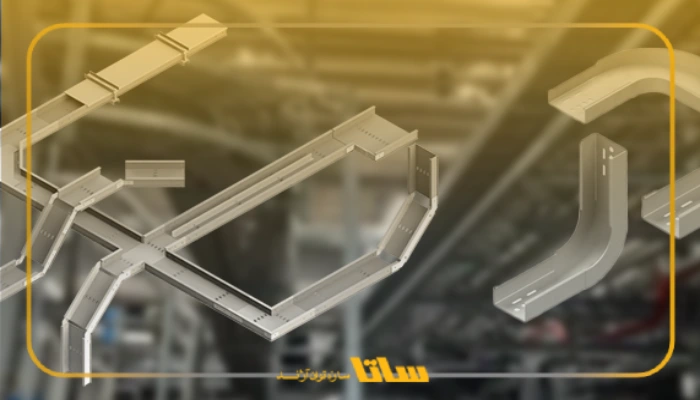

کاربرد زانو در سیستم سینی کابل
زانوها کاربردهای گسترده‌ای در صنایع مختلف دارند و فراتر از تغییر جهت، به بهینه‌سازی سیستم کمک می‌کنند.
کاربرد در ساختمان‌های تجاری و مسکونی
در ساختمان‌های اداری، زانوهای افقی برای هدایت کابل‌های روشنایی و HVAC استفاده می‌شوند. برای مثال، در یک مرکز خرید، زانوی عمودی کابل‌های فیبر نوری را از کف به سقف هدایت می‌کند، که این امر دسترسی آسان برای نگهداری را فراهم می‌آورد. طبق راهنمای ABB، زانوها باید با ساپورت‌های اضافی در نقاط خم تقویت شوند تا لرزش‌های ساختمانی را تحمل کنند.
کاربرد در صنایع سنگین
در کارخانه‌های نفت و گاز، زانوی آبشاری برای اتصال سینی‌ها به پمپ‌های زیرزمینی حیاتی است. این زانوها از مواد مقاوم به خوردگی مانند استیل ۳۱۶ ساخته می‌شوند و در برابر مواد شیمیایی مقاوم هستند. در پروژه‌های بادبانی، زانوی ۴۵ درجه برای مسیرهای شیب‌دار توربین‌ها استفاده می‌شود، که انعطاف‌پذیری در برابر بادهای شدید را تضمین می‌کند.
کاربرد در سیستم‌های داده و مخابرات
در دیتاسنترها، زانوهای مشبک برای کابل‌های اترنت کاربرد دارند، زیرا تهویه مناسب را حفظ می‌کنند. زانوی عمودی در این محیط‌ها با شعاع خم بزرگ (حداقل ۱۲ برابر قطر کابل) نصب می‌شود تا سیگنال‌ها مختل نشوند.
مزایای کلی زانوها شامل کاهش هزینه‌های نگهداری (تا ۲۰ درصد طبق Eaton)، افزایش ایمنی (جلوگیری از اتصال کوتاه) و سازگاری با استانداردهای IEC ۶۱۵۳۷ است. با این حال، انتخاب نادرست زانو می‌تواند منجر به گرمای بیش از حد یا شکست مکانیکی شود.
نحوه نصب زانو در سیستم سینی کابل
نصب زانو نیازمند دقت، ابزار مناسب و رعایت ایمنی است. مراحل زیر بر اساس استاندارد NEMA VE 2-2018 تدوین شده‌اند.
مرحله ۱: برنامه‌ریزی و اندازه‌گیری
ابتدا نقشه مسیر سینی کابل را ترسیم کنید. فاصله بین نقاط خم را اندازه‌گیری کرده و نوع زانو (افقی/عمودی) را مشخص کنید. ابزارهای مورد نیاز: متر لیزری، تراز، و نرم‌افزارهای CAD مانند AutoCAD. اطمینان حاصل کنید که شعاع خم حداقل ۴ برابر عرض سینی باشد.
مرحله ۲: آماده‌سازی سطوح
سطوح اتصال را تمیز کنید و از زنگ‌زدایی با برس سیمی استفاده نمایید. در محیط‌های مرطوب، از پرایمر ضدخوردگی بهره ببرید.
مرحله ۳: اتصال زانو به سینی
- برای زانوی افقی: سینی را با رابط (splice plate) به زانو متصل کنید. از پیچ و مهره‌های M6 گالوانیزه (۴ عدد در هر سمت) استفاده کنید. گشتاور پیچ را به ۱۰ نیوتن‌متر برسانید.
- برای زانوی عمودی: زانو را با براکت‌های دیواری یا سقفی ساپورت کنید. از جوشکاری برای اتصال دائمی (در سینی‌های فولادی) یا بست‌های سریع‌النصب استفاده نمایید.
مرحله ۴: ساپورت و تثبیت
هر زانو را با ساپورت سینی کابل اضافی (هر ۱.۵ متر) تثبیت کنید. در نقاط خم، از hold-down clips برای جلوگیری از لغزش استفاده شود.
مرحله ۵: کابل‌کشی و تست
کابل‌ها را با شعاع خم مناسب قرار دهید و از بست‌های پلاستیکی برای فیکس کردن استفاده کنید. تست نهایی شامل بررسی اتصال زمین و عایق‌کاری است.
نکات ایمنی: از تجهیزات حفاظت فردی (PPE) مانند دستکش و عینک استفاده کنید. در ارتفاعات، از هارنس ایمنی بهره ببرید. زمان نصب متوسط برای یک زانو ۳۰-۴۵ دقیقه است، اما در پروژه‌های بزرگ، تیم‌های ۲-۳ نفره توصیه می‌شود.
انواع اتصالات در سینی کابل
اتصالات سینی کابل شامل قطعات متنوعی برای پیوند، انشعاب و تغییر مسیر هستند. این اتصالات امنیت و پیوستگی سیستم را تضمین می‌کنند و معمولاً از مواد مقاوم مانند فولاد گالوانیزه، آلومینیوم یا استیل ضدزنگ ساخته می‌شوند تا با سینی کابل سازگار باشند. انتخاب صحیح آن‌ها بر اساس استانداردهایی مانند NEMA VE 1 و IEC 61537، از آسیب به کابل‌ها و کاهش هزینه‌های نگهداری جلوگیری می‌کند.
１. رابط مستقیم (Coupler/Splice)
برای اتصال دو سینی مستقیم به هم. از ورق گالوانیزه با پیچ‌های خودکار (معمولاً M6-M8) ساخته می‌شود و پیوستگی الکتریکی (زمین‌کردن) را حفظ می‌کند. کاربرد: مسیرهای طولانی بدون خم، مانند کف کارخانه‌ها؛ نکات نصب: گشتاور پیچ ۱۰-۱۲ نیوتن‌متر، فقط یک رابط بین دو ساپورت.
２. زانویی (Elbow)
همان‌طور که بحث شد، برای تغییرات جهت. انواع افقی (چرخش در صفحه کف)، عمودی (صعود/نزول به دیوار یا سقف) و آبشاری (ورود/خروج عمودی). شعاع خم حداقل ۴ برابر عرض سینی برای جلوگیری از آسیب به کابل. کاربرد: دور ستون‌ها یا موانع؛ نکات: ساپورت اضافی در نقاط خم.

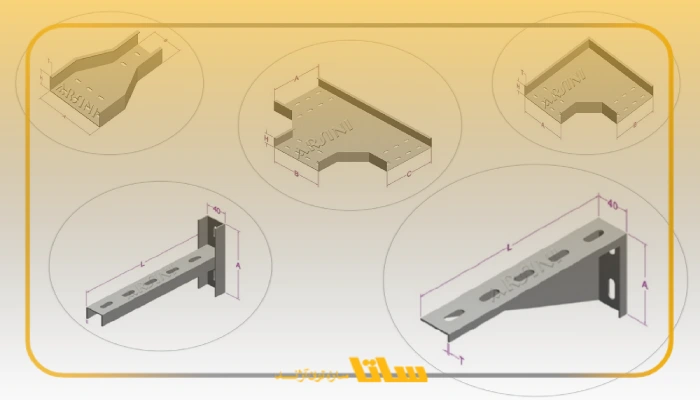

３. سه‌راهی (Tee Connection)
برای انشعاب به سه مسیر. در زوایای ۹۰ درجه، با طراحی T شکل برای جریان بدون اختلال. انواع افقی یا عمودی. کاربرد: اتصال به جعبه‌های توزیع در سیستم‌های الکتریکی؛ نکات: استفاده از بست‌های نگهدارنده برای بار تا ۵۰ کیلوگرم، مناسب برای انشعاب‌های ابزاری.
４. چهارراهی (Cross Connection)
برای تقاطع چهار مسیر. در زوایای ۹۰ درجه متقاطع، با ساختار + شکل برای شبکه‌های پیچیده. کاربرد: در شبکه‌های پیچیده مانند بیمارستان‌ها یا دیتاسنترها، جایی که مسیرها عبور می‌کنند؛ نکات: ساپورت مرکزی اضافی برای تحمل لرزش، مطابق استاندارد IEC ضدلرزش.
５. ریدوسر (Reducer)
برای تغییر سایز سینی (از ۲۰۰ به ۱۰۰ میلی‌متر). با قیف شکل برای جلوگیری از تجمع کابل و تسهیل جریان هوا. انواع مستقیم یا دست چپ/راست. کاربرد: نقاط انشعاب در مسیرهای طولانی؛ نکات: بر اساس سایز کوچک‌تر بار را محاسبه کنید، مناسب سینی‌های مشبک.
６. اتصال جوشی و پیچ‌دار
- جوشی (Welded Connection): برای دائمی و استحکام بالا (تا ۲۰۰ کیلوگرم بر متر)، با جوش الکتریکی لبه‌ها؛ مقاوم به لرزش در محیط‌های سنگین. کاربرد: پروژه‌های ثابت مانند تأسیسات نفتی؛ نکات: توسط جوشکار گواهی‌شده (NEMA VE 1).
- پیچ‌دار (Bolted Connection): برای قابل جدا شدن و بازرسی آسان، با پیچ، مهره و واشر گالوانیزه؛ انعطاف‌پذیر برای تغییرات. کاربرد: ساختمان‌های اداری؛ نکات: گشتاور ۸-۱۲ نیوتن‌متر، بررسی هر ۶ ماه.
７. درپوش و کاور (Covers and Clamps)
برای حفاظت از کابل‌ها در برابر گردوغبار، رطوبت و ضربه. انواع صلب (حفاظت کامل)، مشبک (تهویه حرارتی) یا قوسی (ضدباران). همراه با بست‌های نگهدارنده.
کاربرد: محیط‌های خارجی یا اتاق‌های کنترل؛ نکات: با بولت‌های سقفی نصب شود، فقط برای کابل‌های بدون تهویه اجباری.
８. ساپورت‌ها (Brackets and Hangers)
برای تثبیت کلی سیستم. انواع براکت دیواری/سقفی، آویزهای رزوه‌دار یا کانال‌های strut. فاصله هر ۱.۵-۲ متر. کاربرد: همه محیط‌ها برای تحمل وزن و جابجایی؛ نکات: در نقاط خم اضافی، بر اساس بار NEMA (تا ۱۰۰ کیلوگرم بر متر).
انتخاب اتصالات بر اساس بار (تا ۱۰۰ کیلوگرم بر متر) و محیط (داخلی/خارجی، مرطوب/خشک) انجام می‌شود. استاندارد IEC تأکید بر اتصالات ضدلرزش دارد و توصیه می‌شود از مواد سازگار برای جلوگیری از خوردگی استفاده شود.
نتیجه‌گیری
زانوها و اتصالات سینی کابل ستون فقرات سیستم‌های مدیریت کابل هستند. با نصب صحیح، می‌توان سیستم‌هایی ایمن و کارآمد ایجاد کرد که عمر پروژه را افزایش دهد. توصیه می‌شود از محصولات استاندارد و مشاوره متخصصان استفاده شود. برای اطلاعات بیشتر، به منابع به سایت سازه توان آژند مراجعه کنید.
سوالات متداول
زانو سینی کابل چه کاربردی دارد و چرا در مسیر کابل‌کشی استفاده می‌شود؟
زانو سینی کابل برای تغییر جهت مسیر کابل‌ها در زوایای ۴۵ یا ۹۰ درجه به‌کار می‌رود و باعث می‌شود کابل‌ها بدون آسیب‌دیدگی یا خم شدن شدید در مسیر حرکت کنند.
چه نوع زانوهایی در سیستم سینی کابل وجود دارد؟
زانوها معمولاً در انواع افقی ۹۰ درجه، افقی ۴۵ درجه، عمودی بالا و عمودی پایین تولید می‌شوند تا برای هر نوع تغییر مسیر در پروژه‌های مختلف قابل استفاده باشند.
نحوه نصب زانو سینی کابل چگونه است؟
برای نصب، ابتدا دو سر زانو به سینی‌های کابل مجاور متصل می‌شود و با استفاده از بست، پیچ و مهره مخصوص یا رابط سینی ثابت می‌گردد. تراز و استحکام اتصالات برای ایمنی کابل‌ها بسیار مهم است.
انتخاب جنس زانو سینی کابل به چه عواملی بستگی دارد؟
جنس زانو معمولاً از فولاد گالوانیزه، استیل ضدزنگ یا آلومینیوم انتخاب می‌شود. عواملی مانند محیط نصب (داخلی یا بیرونی)، میزان رطوبت، و نوع کابل‌های عبوری در انتخاب جنس مناسب نقش دارند.
