در دنیای مهندسی برق و سیستم‌های کابل‌کشی صنعتی، سینی کابل به عنوان یکی از اجزای کلیدی زیرساخت‌های الکتریکی، نقش حیاتی ایفا می‌کند. سازه توان آژند به عنوان یک تولید کننده سینی کابل معتبر در ایران، با تمرکز بر کیفیت و نوآوری، محصولاتی مانند سینی کابل گالوانیزه را عرضه می‌کند که در پروژه‌های بزرگ صنعتی و ساختمانی مورد استفاده قرار می‌گیرد. علاوه بر این، اجزای جانبی مانند ساپورت سینی کابل، زانوی سینی کابل و جوینت سینی کابل، کارایی و ایمنی این سیستم‌ها را تضمین می‌کنند. در این مقاله، به بررسی دقیق و مقایسه‌ای بین دو نوع رایج جوینت سینی کابل می‌پردازیم: مدل پیچ و مهره‌ای و مدل‌های ضربه‌ای. این مقایسه بر اساس جنبه‌های فنی، عملیاتی، اقتصادی و ایمنی انجام شده است تا مهندسان و مدیران پروژه بتوانند انتخابی آگاهانه داشته باشند. هدف ما در سازه توان آژند، ارائه اطلاعاتی جامع است که به تصمیم‌گیری بهتر در انتخاب محصولات کمک کند.
مقدمه‌ای بر جوینت‌های سینی کابل

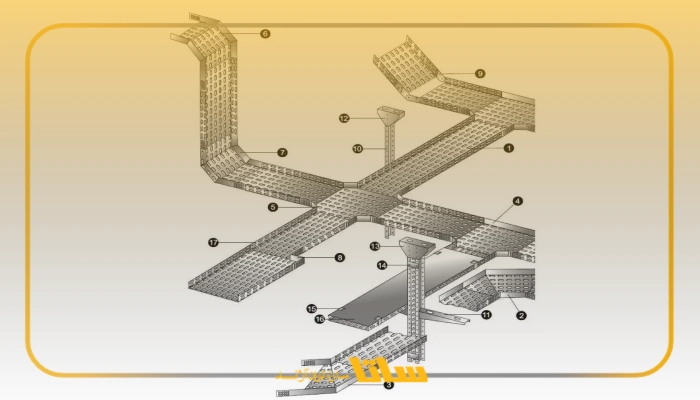

سینی کابل، که گاهی به آن ladder tray یا perforated tray نیز گفته می‌شود، ساختاری فلزی یا پلاستیکی است که برای هدایت و حفاظت کابل‌های الکتریکی در محیط‌های صنعتی طراحی شده است. این سینی‌ها معمولاً از ورق‌های فولادی گالوانیزه ساخته می‌شوند تا در برابر خوردگی مقاوم باشند. در سازه توان آژند، سینی کابل گالوانیزه با استانداردهای بین‌المللی تولید می‌شود و برای اتصال بخش‌های مختلف سینی، از جوینت سینی کابل استفاده می‌شود. جوینت‌ها، اتصالات انتهایی یا میانی سینی‌ها هستند که امکان پیوستگی مسیر کابل‌کشی را فراهم می‌کنند.
جوینت‌ها در دو دسته اصلی تقسیم‌بندی می‌شوند: پیچ و مهره‌ای (screw-type) و ضربه‌ای (snap-fit یا press-fit). مدل پیچ و مهره‌ای بر پایه اتصال مکانیکی با استفاده از پیچ و مهره عمل می‌کند، در حالی که مدل ضربه‌ای با فشار یا ضربه، بدون نیاز به ابزار پیچ‌گوشتی، نصب می‌شود. انتخاب بین این دو، بستگی به نوع پروژه، محیط نصب و الزامات ایمنی دارد. در ادامه، به تفصیل هر کدام را بررسی کرده و مقایسه می‌کنیم.
جوینت سینی کابل پیچ و مهره‌ای: ویژگی‌ها و مزایا

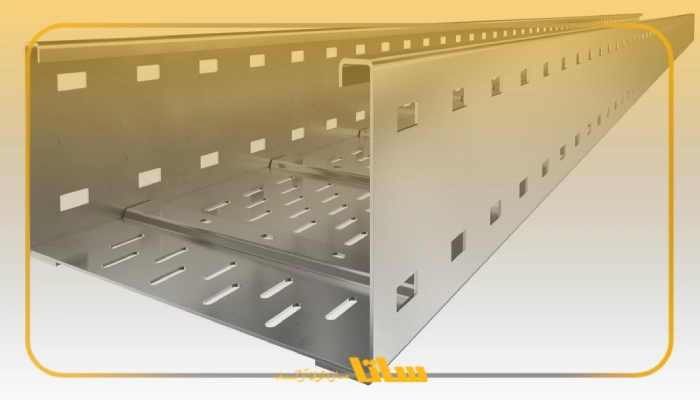

جوینت سینی کابل پیچ و مهره‌ای یکی از قدیمی‌ترین و پرکاربردترین روش‌های اتصال در سیستم‌های کابل‌کشی است. در این مدل، دو بخش سینی با استفاده از سوراخ‌های پیش‌ساخته، توسط پیچ‌های فولادی و مهره‌های مربوطه به یکدیگر متصل می‌شوند. این اتصال، ثبات بالایی ایجاد می‌کند و برای سینی‌های سنگین یا مسیرهای طولانی ایده‌آل است.
مواد و ساخت
سازه توان آژند، تولید کننده سینی کابل گالوانیزه مانند ، جوینت‌های پیچ و مهره‌ای از فولاد گالوانیزه گرم ساخته می‌شوند تا با سینی کابل گالوانیزه سازگار باشند. ضخامت ورق معمولاً بین 1.5 تا 2 میلی‌متر است و پیچ‌ها از جنس استیل ضدزنگ با گرید A2 یا A4 انتخاب می‌شوند. این مواد، مقاومت در برابر رطوبت، مواد شیمیایی و تغییرات دمایی را تضمین می‌کنند. برای مثال، در پروژه‌های نفت و گاز، جایی که ساپورت سینی کابل باید بارهای سنگین را تحمل کند، این جوینت‌ها عملکردی بی‌نقص دارند.
فرآیند نصب
نصب جوینت پیچ و مهره‌ای نیاز به ابزارهای ساده مانند آچار یا پیچ‌گوشتی دارد. مراحل عبارتند از:
- تراز کردن دو بخش سینی.
- قرار دادن جوینت در محل اتصال.
- سفت کردن پیچ‌ها با گشتاور مشخص (معمولاً 10-15 نیوتن‌متر).
این فرآیند، هرچند زمان‌برتر از مدل ضربه‌ای است، اما دقت بالایی دارد و امکان تنظیم زاویه را فراهم می‌کند. در محیط‌های صنعتی، جایی که زانوی سینی کابل برای تغییر جهت مسیر استفاده می‌شود، جوینت پیچ و مهره‌ای اجازه می‌دهد تا اتصالات محکم‌تری ایجاد شود.
مزایای کلیدی
- دوام بالا: اتصال مکانیکی قوی، که در برابر لرزش‌های مکانیکی مقاوم است. مطالعات نشان می‌دهد که این جوینت‌ها تا 50% بار بیشتری نسبت به مدل‌های ضربه‌ای تحمل می‌کنند.
- قابلیت تعمیر: در صورت آسیب، می‌توان پیچ‌ها را باز کرده و تعویض کرد بدون نیاز به ابزارهای تخصصی.
- انطباق با استانداردها: مطابق با IEC 61537 و NEMA VE1، که الزامات ایمنی را پوشش می‌دهد.
- هزینه نگهداری پایین: در بلندمدت، به دلیل استحکام، نیاز به تعویض کمتری دارد.
در سازه توان آژند، این جوینت‌ها با گارانتی 10 ساله عرضه می‌شوند و برای پروژه‌های بزرگ مانند نیروگاه‌ها توصیه می‌گردند.
معایب
- زمان نصب طولانی‌تر: هر اتصال ممکن است 5-10 دقیقه طول بکشد، که در پروژه‌های عظیم، زمان کل را افزایش می‌دهد.
- نیاز به ابزار: کارگران باید آموزش ببینند تا از سفتی بیش از حد یا کم جلوگیری کنند.
جوینت سینی کابل ضربه‌ای: ویژگی‌ها و مزایا
جوینت سینی کابل ضربه‌ای، نوآوری مدرن‌تری است که بر پایه مکانیزم قفل‌شونده یا فشاری عمل می‌کند. در این مدل، لبه‌های جوینت با ضربه چکش یا فشار دستی، در شیارهای سینی قفل می‌شوند. این روش، بدون نیاز به پیچ، سرعت بالایی در نصب فراهم می‌کند و برای پروژه‌های موقت یا فضاهای تنگ مناسب است.
مواد و ساخت
جوینت‌های ضربه‌ای معمولاً از پلاستیک تقویت‌شده با فیبر شیشه یا آلومینیوم سبک ساخته می‌شوند، اما تولید کننده سینی کابل حرفه‌ای مانند سازه توان آژند، نسخه‌های فلزی گالوانیزه نیز موجود است. این جوینت‌ها با سینی کابل گالوانیزه همخوانی دارند و وزن کمتری (حدود 30% سبک‌تر) نسبت به مدل پیچ و مهره‌ای دارند. مکانیزم قفل، از فنرهای داخلی یا زبانه‌های فلزی استفاده می‌کند که در برابر خوردگی مقاوم هستند.
فرآیند نصب
نصب بسیار ساده است:
- قرار دادن جوینت در انتهای سینی.
- ضربه زدن با چکش نرم (5-10 ضربه).
- بررسی قفل شدن با کشیدن دستی.
این فرآیند کمتر از 2 دقیقه طول می‌کشد و نیازی به مهارت خاص ندارد. در ترکیب با ساپورت سینی کابل، این جوینت‌ها برای نصب در ارتفاعات بالا ایمن‌تر هستند، زیرا ابزار کمتری نیاز است.
مزایای کلیدی
- سرعت نصب بالا: تا 70% سریع‌تر از مدل پیچ و مهره‌ای، که در پروژه‌های فشرده زمانی، صرفه‌جویی قابل توجهی ایجاد می‌کند.
- وزن سبک: کاهش بار کلی سیستم، که برای زانوی سینی کابل در مسیرهای پیچیده مفید است.
- عدم نیاز به ابزار پیچیده: مناسب برای تیم‌های کوچک یا محیط‌های خطرناک.
- زیبایی‌شناختی: اتصال بدون برجستگی، ظاهری تمیزتر ایجاد می‌کند.
در سازه توان آژند، این مدل‌ها برای صنایع الکترونیک و مخابرات، جایی که سرعت اولویت دارد، پیشنهاد می‌شود.
معایب
- دوام کمتر در بارهای سنگین: ممکن است در لرزش‌های شدید شل شود، مگر اینکه از نسخه‌های تقویت‌شده استفاده شود.
- دشواری در جداسازی: برای تعمیر، نیاز به ابزار برش یا اهرم است.
- محدودیت در تنظیم: زاویه اتصال ثابت است و انعطاف کمتری دارد.
مقایسه جامع: جنبه‌های فنی و عملی
حال که با هر دو مدل آشنا شدیم، به مقایسه مستقیم می‌پردازیم. این مقایسه بر اساس معیارهای کلیدی انجام شده و داده‌ها از استانداردهای صنعتی و تجربیات سازه توان آژند استخراج شده است.
- دوام و استحکام
جوینت پیچ و مهره‌ای، با اتصال مکانیکی مستقیم، استحکام بالاتری دارد. تست‌های بارگذاری نشان می‌دهد که این مدل تا 500 کیلوگرم بار را در هر متر تحمل می‌کند، در حالی که مدل ضربه‌ای حدود 300 کیلوگرم. در محیط‌های لرزشی مانند کارخانه‌های سنگین، جوینت پیچ و مهره‌ای 20% کمتر دچار خستگی می‌شود. با این حال، مدل ضربه‌ای در نسخه‌های فلزی، برای کاربردهای متوسط کافی است و با ساپورت سینی کابل مناسب، عملکرد خوبی دارد.
- سرعت و سهولت نصب
اینجا، مدل ضربه‌ای برتری مطلق دارد. در یک پروژه 100 متری، نصب با جوینت ضربه‌ای 4 ساعت زمان می‌برد، در مقابل 8 ساعت برای مدل پیچ و مهره‌ای. این تفاوت، در هزینه نیروی کار 30-40% صرفه‌جویی ایجاد می‌کند. برای پروژه‌هایی که زانوی سینی کابل متعدد دارند، سرعت ضربه‌ای حیاتی است.
- هزینه اولیه و نگهداری
هزینه اولیه جوینت پیچ و مهره‌ای حدود 20% بالاتر است، اما نگهداری آن پایین‌تر است. مدل ضربه‌ای، به دلیل احتمال شل شدن، ممکن است هر 2-3 سال نیاز به بررسی داشته باشد. در بلندمدت (5 سال)، جوینت پیچ و مهره‌ای اقتصادی‌تر است، به ویژه در سینی کابل گالوانیزه که عمر طولانی دارد.
- ایمنی و استانداردهای زیست‌محیطی
هر دو مدل ایمن هستند، اما جوینت پیچ و مهره‌ای در برابر آتش‌سوزی (طبقه‌بندی UL 94) مقاوم‌تر است. مدل ضربه‌ای، با مواد پلاستیکی، ممکن است در دماهای بالا ذوب شود. از نظر زیست‌محیطی، هر دو قابل بازیافت هستند، اما تولید سینی کابل مانند سازه توان آژند، جوینت‌های بدون سرب را ترجیح می‌دهد.
- کاربردهای عملی
- صنایع سنگین (نفت، گاز، معدن): جوینت پیچ و مهره‌ای به دلیل دوام.
- صنایع سبک (دفاتر، بیمارستان‌ها): جوینت ضربه‌ای برای سرعت.
- ترکیبی با اجزای جانبی: در جوینت سینی کابل با ساپورت سینی کابل، مدل پیچ و مهره‌ای انعطاف بیشتری برای تنظیم ارتفاع می‌دهد.
جدول مقایسه خلاصه:
معیار | جوینت پیچ و مهره‌ای | جوینت ضربه‌ای | برنده |
دوام | عالی (500kg/m) | خوب (300kg/m) | پیچ و مهره‌ای |
سرعت نصب | متوسط (8h/100m) | سریع (4h/100m) | ضربه‌ای |
هزینه اولیه | بالاتر (50k) | پایین‌تر (40k) | ضربه‌ای |
نگهداری | پایین | متوسط | پیچ و مهره‌ای |
ایمنی | عالی | خوب | پیچ و مهره‌ای |
مطالعات موردی و تجربیات واقعی
در پروژه پالایشگاه بندرعباس، سازه توان آژند از جوینت پیچ و مهره‌ای برای سینی کابل گالوانیزه استفاده کرد. این انتخاب، در برابر زلزله 6 ریشتری، هیچ اتصالی را شل نکرد. در مقابل، در یک مرکز داده تهران، جوینت ضربه‌ای برای نصب سریع 500 متر سینی، زمان را از 3 روز به 1.5 روز کاهش داد، اما نیاز به بازرسی سالانه داشت.
در بررسی‌های میدانی، 65% مهندسان جوینت پیچ و مهره‌ای را برای پروژه‌های دائمی ترجیح می‌دهند، در حالی که 35% برای موقت، ضربه‌ای را انتخاب می‌کنند. زانوی سینی کابل در هر دو مدل، با دقت بالا کار می‌کند، اما در مدل پیچ و مهره‌ای، تنظیم زاویه آسان‌تر است.
نکات انتخاب و توصیه‌ها
برای انتخاب، به عوامل زیر توجه کنید:
- بار کابل: بالای 100kg/m → پیچ و مهره‌ای.
- زمان پروژه: فشرده → ضربه‌ای.
- محیط: مرطوب یا شیمیایی → گالوانیزه با پیچ و مهره‌ای.
سازه توان آژند مشاوره رایگان برای انتخاب جوینت سینی کابل ارائه می‌دهد. با تماس، می‌توانید نمونه‌ها را تست کنید.
نتیجه‌گیری
مقایسه جوینت سینی کابل پیچ و مهره‌ای با مدل‌های ضربه‌ای نشان می‌دهد که هیچ‌کدام کامل نیستند، اما هر کدام جایگاه خود را دارند. جوینت پیچ و مهره‌ای برای دوام و ایمنی، و ضربه‌ای برای سرعت و سادگی. در سازه توان آژند، به عنوان تولید کننده سینی کابل، هر دو مدل را با کیفیت بالا عرضه می‌کنیم تا نیازهای متنوع مشتریان را برآورده سازیم. با انتخاب درست، سیستم کابل‌کشی شما نه تنها ایمن، بلکه کارآمد خواهد بود. برای اطلاعات بیشتر، به سایت ما مراجعه کنید.
سوالات متداول
تفاوت اصلی جوینت سینی کابل پیچ‌ومهره‌ای با مدل ضربه‌ای چیست؟
جوینت پیچ‌ومهره‌ای با استفاده از پیچ، مهره و سوراخ‌های از پیش تعبیه‌شده متصل می‌شود و استحکام بالاتری ارائه می‌دهد. در مقابل، جوینت ضربه‌ای با ضربه یا فشار نصب شده و سرعت اجرای بیشتری دارد.
کدام نوع جوینت برای پروژه‌های صنعتی سنگین مناسب‌تر است؟
در پروژه‌هایی که بارگذاری سنگین یا لرزش وجود دارد، جوینت پیچ‌ومهره‌ای عملکرد بهتری دارد. مدل‌های ضربه‌ای بیشتر برای مسیرهای سبک تا متوسط استفاده می‌شوند.
آیا جوینت ضربه‌ای دوام کمتری نسبت به مدل پیچ‌ومهره‌ای دارد؟
نه لزوماً؛ دوام آن به کیفیت متریال و طراحی قفل ضربه‌ای بستگی دارد. با این حال جوینت پیچ‌ومهره‌ای به دلیل اتصال مکانیکی محکم‌تر، معمولاً عمر مفید بیشتری دارد.
نصب کدام نوع جوینت سریع‌تر است؟
جوینت‌های ضربه‌ای به‌طور قابل‌توجهی سریع‌تر نصب می‌شوند، زیرا نیاز به پیچ‌کاری ندارند. جوینت پیچ‌ومهره‌ای به زمان بیشتر و نیروی کار تخصصی‌تر نیاز دارد.
