در پروژه‌های برق‌کشی صنعتی، اداری و مسکونی، سینی کابل یکی از پرکاربردترین تجهیزات برای مدیریت و نظم‌دهی کابل‌های برق، مخابرات و فیبر نوری است. اما بخش مهمی که گاهی کمتر به آن توجه می‌شود، جوینت سینی کابل (اتصال‌دهنده یا رابط سینی کابل) است. این قطعه کوچک ظاهراً ساده، نقش کلیدی در استحکام کل سیستم دارد و اگر زودتر از موعد دچار فرسودگی شود، می‌تواند کل پروژه را با هزینه‌های سنگین تعمیر و تعویض مواجه کند.
در این مقاله جامع از وبلاگ سازه توان آژند (تولیدکننده سینی کابل گالوانیزه گرم و سرد)، به‌طور کامل به این پرسش پاسخ می‌دهیم که:
طول عمر واقعی جوینت سینی کابل چقدر است؟
چه عواملی باعث کاهش عمر آن می‌شوند؟
چگونه می‌توان دوام و طول عمر آن را تا چند برابر افزایش داد؟
جوینت سینی کابل چیست و چرا اهمیت دارد؟

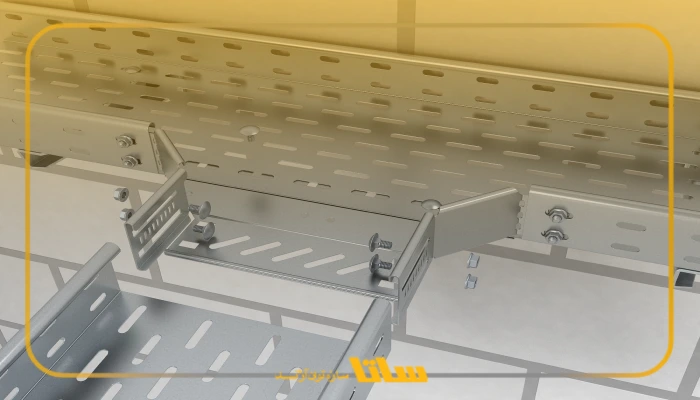

جوینت سینی کابل (که گاهی به آن کانکتور یا رابط سینی کابل هم گفته می‌شود) قطعاتی فلزی یا گالوانیزه‌ای است که دو تکه سینی کابل را به‌صورت مستقیم یا زانویی به هم متصل می‌کند. بدون وجود جوینت مناسب، سینی کابل عملاً نمی‌تواند مسیرهای طولانی یا پیچ‌دار را طی کند.
انواع رایج جوینت:
جوینت مستقیم (Straight Connector)
جوینت زانویی یا زانوی سینی کابل (برای تغییر جهت ۹۰ درجه)
جوینت قابل تنظیم (Adjustable Connector)
جوینت انبساطی (برای جبران انبساط حرارتی)

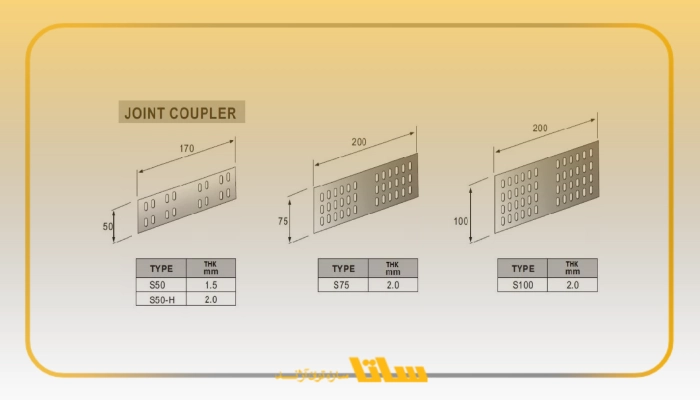

طول عمر متوسط جوینت سینی کابل چقدر است؟
طول عمر جوینت به عوامل متعددی بستگی دارد، اما به‌طور میانگین در شرایط استاندارد می‌توان انتظار موارد زیر را داشت:
نوع پوشش و جنس جوینتطول عمر تقریبی (سال) محیط نصب پیشنهادیفولاد خام (بدون پوشش)۳ تا ۷ سالمحیط داخلی خشک گالوانیزه سرد (Pre-Galvanized) ۸ تا ۱۵ سالمحیط داخلی و نیمه‌مرطوبگالوانیزه گرم (Hot-Dip)۲۰ تا ۴۰ سالمحیط صنعتی، فضای باز، مناطق مرطوب استیل ضدزنگ ۳۰۴۲۵ تا ۵۰ سال صنایع غذایی، شیمیایی، ساحلی استیل ضدزنگ ۳۱۶۴۰ تا ۷۰+ سال محیط‌های بسیار خورنده (دریایی)
توجه: این اعداد بر اساس استانداردهای بین‌المللی ASTM B117 (تست مه نمکی) و تجربیات پروژه‌های واقعی در ایران و خاورمیانه استخراج شده‌اند

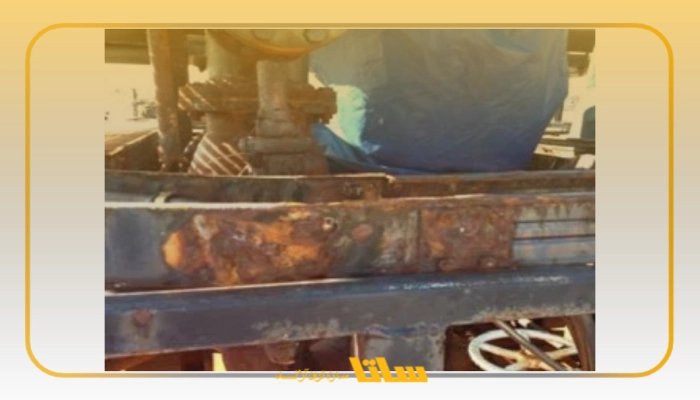

عوامل اصلی فرسودگی و کاهش عمر جوینت سینی کابل
۱. خوردگی (Corrosion)
مهم‌ترین دشمن جوینت، زنگ‌زدگی است. در محیط‌های مرطوب، اسیدی یا نزدیک کارخانه‌های پتروشیمی، پالایشگاه و مناطق ساحلی، گالوانیزه سرد خیلی زود (۳–۵ سال) از بین می‌رود.
۲. تنش‌های مکانیکی و لرزش
در کارخانجات سنگین، لرزش مداوم دستگاه‌ها باعث شل شدن پیچ و مهره‌های جوینت می‌شود و در نهایت ترک یا شکست ایجاد می‌کند.
۳. تغییرات دمایی شدید
انبساط و انقباض حرارتی در محیط‌های گرمسیری (مثل جنوب ایران) یا بسیار سرد باعث باز شدن اتصالات می‌شود.
۴. نصب نادرست
استفاده از پیچ و مهره نامناسب (غیرگالوانیزه)
عدم استفاده از واشر فنری
سفت کردن بیش از حد یا کمتر از حد پیچ‌ها
۵. تماس با مواد شیمیایی
اسیدها، بازها، نمک‌های کلریدی و حتی کودهای شیمیایی در گلخانه‌ها می‌توانند پوشش گالوانیزه را به‌سرعت از بین ببرند.
۶. بار اضافی و وزن بیش از حد کابل
اگر وزن کابل‌ها بیشتر از ظرفیت طراحی سینی و جوینت باشد، اتصال به‌مرور زمان خمیده و ضعیف می‌شود.
روش‌های علمی و عملی افزایش طول عمر جوینت سینی کابل
۱ .انتخاب جنس و پوشش مناسب با محیط
برای فضای باز و مناطق مرطوب حتماً از سینی کابل گالوانیزه گرم با ضخامت پوشش حداقل ۷۰–۱۰۰ میکرون استفاده کنید.
در محیط‌های بسیار خورنده (پتروشیمی، صنایع دریایی) استیل ۳۱۶ بهترین انتخاب است.
۲. طراحی صحیح سیستم ساپورت
هر ۱.۵ تا ۲ متر یک ساپورت سینی کابل استاندارد نصب کنید تا وزن به‌جای جوینت، روی ساپورت‌ها بیفتد. این کار می‌تواند عمر جوینت را تا ۲ برابر افزایش دهد.
۳. استفاده از جوینت‌های باکیفیت و استاندارد
جوینت‌های تولیدشده توسط شرکت‌های معتبر (دارای گواهینامه ISO 9001 و تست‌های کارخانه‌ای) معمولاً ۳۰–۵۰٪ عمر بیشتری دارند.
۴. رنگ‌آمیزی یا پوشش ثانویه
پس از نصب، می‌توانید روی جوینت‌ها یک لایه رنگ اپوکسی یا رنگ پلی‌اورتان مقاوم در برابر UV بزنید. این کار در مناطق گرم و آفتابی جنوب ایران بسیار مؤثر است.
۵. استفاده از جوینت‌های انبساطی
در مسیرهای طولانی (بیش از ۳۰ متر) یا مناطقی با تغییرات دمایی زیاد، حتماً از جوینت انبساطی استفاده کنید تا تنش‌های حرارتی جذب شوند.
۶. بازرسی و نگهداری دوره‌ای
هر ۶ ماه یک‌بار پیچ و مهره‌ها را چک و در صورت لزوم مجدد سفت کنید.
هر سال یک‌بار پوشش را از نظر ترک یا پوسته شدن بررسی کنید.
در صورت مشاهده زنگ‌زدگی اولیه، سریعاً با اسپری زینک سرد پوشش‌دهی کنید.
۷. استفاده از واشرها و پیچ‌های مناسب
همیشه از پیچ و مهره گالوانیزه گرم کلاس ۸.۸ به همراه واشر فنری و واشر تخت استفاده کنید.
۸. رعایت استانداردهای نصب
فاصله جوینت از سینی کابل خم عمودی به بالا یا پایین حداقل ۱۰ سانتی‌متر باشد تا تنش خمشی کاهش یابد.
در زانویی‌ها (مثل زانوی سینی کابل ۹۰ درجه) حتماً از جوینت مخصوص زانویی استفاده شود.
تجربه واقعی پروژه‌ها در ایران
در پروژه پالایشگاه ستاره خلیج فارس، استفاده از سینی کابل و جوینت گالوانیزه گرم ایرانی با ضخامت ۱۰۰ میکرون باعث شد پس از ۱۲ سال بهره‌برداری در محیط بسیار خورنده ساحلی، هنوز بیش از ۹۰٪ اتصالات سالم باشند.
در مقابل، در یک کارخانه فولاد در اصفهان که از گالوانیزه سرد استفاده کرده بود، پس از ۴ سال مجبور به تعویض کامل سیستم سینی کابل شدند.
جمع‌بندی: چند سال واقعاً می‌توانید روی جوینت حساب کنید؟
اگر تمام نکات بالا را رعایت کنید:
- در محیط داخلی خشک: ۳۰–۵۰ سال
- در فضای باز معمولی: ۲۰–۳۵ سال
- در محیط‌های صنعتی سنگین: ۱۵–۲۵ سال
- در مناطق ساحلی و پتروشیمی: ۱۰–۲۰ سال (با استیل ضدزنگ تا ۵۰+ سال)
شرکت سازه توان آژند به‌عنوان یکی از پیشروترین تولیدکنندگان سینی کابل گالوانیزه گرم در ایران، تمام محصولات خود اعم از سینی کابل، زانوی سینی کابل، جوینت، ساپورت و لوازم جانبی را با ضخامت پوشش ۸۵–۱۲۰ میکرون و مطابق با استانداردهای DIN و IEC تولید می‌کند و گارانتی ۱۰ ساله واقعی ارائه می‌دهد.
اگر پروژه‌ای در پیش دارید و می‌خواهید یک‌بار برای همیشه خیال‌تان از بابت دوام سیستم سینی کابل راحت باشد، کافی است با کارشناسان فروش سازه توان آژند تماس بگیرید تا بر اساس شرایط محیطی شما، بهترین جنس و ضخامت را پیشنهاد دهیم.
سازه توان آژند – دوام بیشتر، هزینه کمتر، آرامش خاطر بیشتر
سوالات متداول
آیا جوینت سینی کابل گالوانیزه سرد برای نصب در فضای باز مناسب است؟
خیر. گالوانیزه سرد در فضای باز و محیط مرطوب معمولاً بین ۳ تا ۷ سال بیشتر دوام نمی‌آورد و به‌سرعت زنگ می‌زند. برای فضای باز، مناطق ساحلی یا صنعتی حتماً باید از جوینت گالوانیزه گرم (حداقل ۷۰ میکرون) یا استیل ضدزنگ استفاده کنید.
هر چند وقت یک‌بار باید پیچ و مهره‌های جوینت سینی کابل را چک و سفت کنیم؟
در محیط‌های با لرزش بالا (مثل کارخانه‌های فولاد، سیمان یا پمپ‌خانه‌ها) بهتر است هر ۶ ماه یک‌بار پیچ‌ها را بررسی و در صورت شل شدن مجدد سفت کنید. در محیط‌های آرام (دیتاسنتر، ساختمان اداری) هر ۱۲ تا ۱۸ ماه کافی است.
آیا می‌توان از جوینت سینی کابل برق برای سینی کابل مخابراتی یا فیبر نوری هم استفاده کرد؟
بله، کاملاً قابل استفاده است؛ اما توصیه می‌شود برای کابل‌های حساس فیبر نوری از جوینت و سینی کابل با لبه گرد (بدون لبه تیز) و همچنین پیچ و مهره‌های با سر گرد یا واشر پلاستیکی استفاده کنید تا به روکش کابل آسیب نرسد.
اگر بعد از چند سال روی جوینت زنگ‌زدگی سطحی دیدیم، آیا حتماً باید آن را تعویض کنیم؟
نه لزوماً. اگر زنگ‌زدگی فقط سطحی باشد (کمتر از ۱۰٪ سطح) می‌توانید: زنگ‌زدگی را با فرچه سیمی تمیز کنید. یک لایه اسپری زینک سرد (Zinc Rich Spray) با خلوص روی بالای ۹۳٪ بزنید، روی آن یک لایه رنگ اپوکسی یا پلی‌اورتان مقاوم UV بپاشید. با این کار می‌توانید حداقل ۵–۱۰ سال دیگر به عمر جوینت اضافه کنید و هزینه تعویض کامل را به تعویق بیندازید.
