جلوگیری از زنگ‌زدگی و مشکلات رایج
در دنیای پرتلاطم صنایع مدرن، جایی که سیستم‌های الکتریکی و کابل‌کشی قلب تپنده عملیات تولیدی، نفت و گاز، پتروشیمی و ساختمان‌سازی به شمار می‌روند، جوینت سینی کابل به عنوان یکی از اجزای حیاتی ظاهر می‌شود. تصور کنید در یک کارخانه بزرگ، صدها متر سینی کابل برای حمل کابل‌های برق، داده و کنترل نصب شده‌اند، اما بدون نگهداری مناسب، این سیستم‌ها می‌توانند به سرعت به منبع مشکلات تبدیل شوند. زنگ‌زدگی، شل شدن اتصالات، آسیب‌های مکانیکی و خوردگی نه تنها کارایی را کاهش می‌دهند، بلکه می‌توانند منجر به توقف تولید، هزینه‌های هنگفت تعمیر و حتی خطرات ایمنی شوند.
بر اساس گزارش‌های صنعتی، بیش از ۴۰ درصد خرابی‌های سیستم‌های کابل‌کشی به دلیل عدم نگهداری روتین جوینت‌ها رخ می‌دهد. این مقاله بلاگ، به عنوان راهنمایی جامع، به بررسی عمیق نگهداری و تعمیر جوینت سینی کابل می‌پردازد. ما از اصول استانداردهای جهانی مانند IEC 61537 و تجربیات عملی در صنایع ایران الهام گرفته‌ایم تا نکات عملی، گام‌به‌گام و مبتنی بر واقعیت ارائه دهیم. اگر شما مهندس برق، مدیر نگهداری یا پیمانکار هستید، این محتوا به شما کمک می‌کند تا طول عمر سیستم‌هایتان را دو برابر کنید و از مشکلات رایج جلوگیری نمایید. در ادامه، از تعریف پایه‌ای جوینت تا روش‌های پیشرفته جلوگیری از زنگ‌زدگی و تعمیرات، همه چیز را پوشش می‌دهیم.
جوینت سینی کابل چیست و نقش آن در سیستم کابل‌کشی

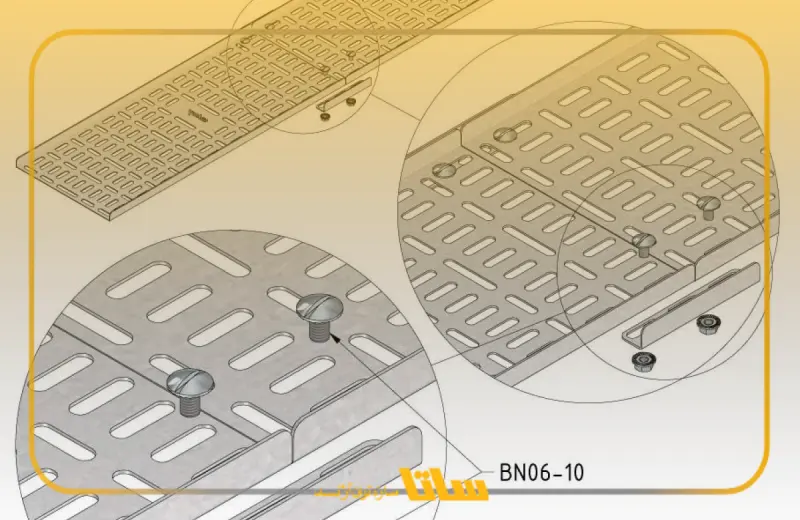

برای درک نگهداری، ابتدا باید بدانیم جوینت سینی کابل دقیقاً چیست. جوینت سینی کابل (Cable Tray Joint) قطعه‌ای اتصال‌دهنده است که برای پیوند دو یا چند بخش از سینی کابل به کار می‌رود. سینی کابل خود یک پلتفرم حمایتی فلزی یا غیرفلزی است که کابل‌ها را در مسیرهای مشخص نگه می‌دارد، و جوینت‌ها اجازه می‌دهند این مسیرها را در طول‌های دلخواه (از ۲ متر تا صدها متر) گسترش دهیم. این قطعه معمولاً از جنس فولاد گالوانیزه، استیل ضدزنگ یا آلومینیوم ساخته می‌شود و شامل سوراخ‌های پیش‌تعبیه‌شده برای پیچ و مهره (M6 تا M10) است. در انواع مختلف، مانند جوینت مستقیم (برای اتصال خطی)، خمیده (۹۰ درجه برای زوایا) یا T-shape (برای تقاطع‌ها)، نقش‌های متفاوتی ایفا می‌کند.
در پروژه‌های صنعتی ایران، مانند پالایشگاه‌های جنوب کشور یا کارخانه‌های خودروسازی، جوینت‌ها باید با شرایط محیطی سخت – رطوبت بالا، گرد و غبار و ارتعاشات – سازگار باشند. طبق استاندارد NEMA VE1، جوینت‌ها باید تحمل بار ۵۰ تا ۵۰۰ کیلوگرم بر متر را داشته باشند، و عدم اتصال صحیح می‌تواند منجر به افتادگی سینی و آسیب کابل‌ها شود. علاوه بر این، جوینت‌ها بخشی از سیستم کلی کابل‌کشی هستند که با ساپورت‌ها (پایه‌های دیواری یا سقفی) و اتصالات جانبی مانند بست‌ها ترکیب می‌شوند. در نصب، جوینت را در محل همپوشانی سینی‌ها قرار می‌دهند و با گشتاور ۱۰-۱۵ نیوتن‌متر محکم می‌کنند تا ثبات ایجاد شود.
چرا جوینت‌ها حساس هستند؟
چون نقطه اتصال، محل تجمع تنش‌های مکانیکی و شیمیایی است. برای مثال، در محیط‌های مرطوب خلیج فارس، تماس با نمک دریا می‌تواند لایه محافظ گالوانیزه را سریع‌تر فرسوده کند. در نتیجه، جوینت‌ها نه تنها اتصال‌دهنده هستند، بلکه نقطه ضعف بالقوه سیستم محسوب می‌شوند. درک این نقش، پایه‌ای برای استراتژی‌های نگهداری است. در بخش‌های بعدی، به مشکلات رایج می‌پردازیم، اما بدانید که انتخاب جوینت مناسب از ابتدا (مانند نوع HDG برای گالوانیزه گرم) می‌تواند ۷۰ درصد مشکلات را کاهش دهد.
همچنین همکاری با تولیدکننده سینی کابل گالوانیزه معتبر که از پوشش‌های باکیفیت و استانداردهای صنعتی استفاده می‌کند، تأثیر بسزایی در دوام و ایمنی اتصالات دارد. این تولیدکنندگان معمولاً خدمات فنی و مشاوره‌ای نیز ارائه می‌دهند تا انتخاب نوع جوینت، ضخامت ورق و روش گالوانیزه به‌درستی انجام شود.
تصور کنید در یک پروژه ساختمانی، جوینت‌های نامناسب منجر به شل شدن سینی‌ها شده و کابل‌های گران‌قیمت آسیب دیده‌اند – این سناریو واقعی است و سالانه میلیاردها تومان خسارت به بار می‌آورد. بنابراین، جوینت سینی کابل بیش از یک قطعه فلزی، عنصری استراتژیک در پایداری سیستم‌های الکتریکی است.
اهمیت نگهداری و تعمیر جوینت سینی کابل در صنایع
نگهداری و تعمیر جوینت سینی کابل فراتر از یک وظیفه روتین است؛ آن کلیدی برای تضمین ایمنی، کارایی و صرفه‌جویی اقتصادی است. در صنایع، سیستم‌های کابل‌کشی ۲۴ ساعته فعال هستند و هرگونه اختلال می‌تواند تولید را متوقف کند. بر اساس آمار انجمن مهندسان برق ایران، ۲۵ درصد حوادث الکتریکی به دلیل خرابی جوینت‌ها رخ می‌دهد، که اغلب از عدم نگهداری ناشی می‌شود. اهمیت این موضوع در کاهش downtime (زمان توقف) نهفته است: یک تعمیر ساده می‌تواند صدها ساعت کار مفید اضافه کند.
از منظر ایمنی، جوینت‌های فرسوده می‌توانند منجر به اتصال کوتاه، آتش‌سوزی یا سقوط کابل‌ها شوند. در محیط‌های پرخطر مانند پتروشیمی، رعایت استانداردهای OSHA (اداره ایمنی و بهداشت شغلی) الزامی است، که نگهداری منظم را دیکته می‌کند. علاوه بر این، تعمیرات پیشگیرانه هزینه‌ها را تا ۵۰ درصد کاهش می‌دهد؛ به جای تعویض کل سینی، فقط جوینت آسیب‌دیده را تعمیر می‌کنید.
در سطح اقتصادی، طول عمر جوینت‌ها با نگهداری مناسب از ۵ سال به ۱۵ سال افزایش می‌یابد. برای مثال، در پروژه‌های EPC (مهندسی، تدارکات و ساخت)، شرکت‌هایی که برنامه نگهداری دارند، ROI (بازگشت سرمایه) بالاتری تجربه می‌کنند. همچنین، در ایران با نوسانات ارزی، استفاده از مواد محلی مانند فولاد گالوانیزه ایرانی و نگهداری صحیح، وابستگی به واردات را کم می‌کند.
در نهایت، نگهداری جوینت‌ها به پایداری زیست‌محیطی کمک می‌کند؛ جلوگیری از زنگ‌زدگی یعنی کاهش ضایعات فلزی و مصرف انرژی برای تولید جدید. این رویکرد نه تنها قانونی (مطابق با مقررات محیط زیست ایران) بلکه اخلاقی است. حالا که اهمیت را فهمیدیم، بیایید به مشکلات بپردازیم.
مشکلات رایج در جوینت سینی کابل و علل آن‌ها
جوینت سینی کابل، علی‌رغم سادگی ظاهری، مستعد مشکلات متنوعی است که اگر نادیده گرفته شوند، می‌توانند کل سیستم را مختل کنند. در این بخش، به بررسی عمیق مشکلات رایج می‌پردازیم، با تمرکز روی علل، علائم و تأثیرات. این مشکلات بر اساس تجربیات صنعتی و گزارش‌های فنی دسته‌بندی شده‌اند.
زنگ‌زدگی و خوردگی: شایع‌ترین تهدید
زنگ‌زدگی (Rust) یکی از رایج‌ترین مشکلات است، به ویژه در جوینت‌های فلزی. علل اصلی شامل رطوبت، نمک‌های محیطی (در مناطق ساحلی) و تماس با مواد شیمیایی مانند اسیدها یا قلیاها است. علائم: لکه‌های قهوه‌ای، پوسته‌پوسته شدن و کاهش ضخامت فلز. تأثیر: تضعیف اتصال، افتادگی سینی و خطر شکستگی. در پالایشگاه‌های ایران، زنگ‌زدگی سالانه ۲۰ درصد جوینت‌ها را تحت تأثیر قرار می‌دهد.
شل شدن اتصالات و misalignment
شل شدن پیچ‌ها به دلیل ارتعاشات ماشین‌آلات یا نصب نادرست، منجر به misalignment (عدم هم‌ترازی) می‌شود. علائم: صدای جیرجیر، حرکت سینی و آسیب به کابل‌ها. این مشکل در خطوط تولید خودروسازی رایج است و می‌تواند سیگنال‌های الکتریکی را مختل کند.
آسیب مکانیکی و فرسایش
ضربه‌های خارجی، مانند ابزارهای سنگین یا وسایل نقلیه، جوینت‌ها را خم یا سوراخ می‌کند. فرسایش تدریجی از سایش کابل‌ها نیز شایع است.
علائم: ترک‌ها و فرورفتگی‌ها. تأثیر: افزایش ریسک آتش‌سوزی.
detachment پوشش یا درپوش
در سینی‌های با پوشش، detachment (جدا شدن) به دلیل نصب ضعیف یا نیروهای خارجی رخ می‌دهد. این مشکل دسترسی کابل‌ها به گرد و غبار را افزایش می‌دهد.
مشکلات الکتریکی و حرارتی
گرمای بیش از حد (از کابل‌های پربار) یا تداخل الکترومغناطیسی، جوینت‌ها را تحت تنش قرار می‌دهد. علائم: تغییر رنگ یا ذوب جزئی.
مشکل | علل اصلی | علائم | تأثیرات |
زنگ‌زدگی | رطوبت، مواد شیمیایی | لکه‌های قهوه‌ای | تضعیف ساختاری |
شل شدن | ارتعاشات | حرکت سینی | اختلال سیگنال |
آسیب مکانیکی | ضربه | ترک‌ها | خطر ایمنی |
detachment | نصب ضعیف | جدا شدن پوشش | آلودگی کابل |
این جدول خلاصه‌ای از مشکلات است. در مجموع، ۶۰ درصد مشکلات از عوامل محیطی و ۴۰ درصد از نصب/نگهداری ناشی می‌شود.
روش‌های جلوگیری از زنگ‌زدگی در جوینت سینی کابل
زنگ‌زدگی، قاتل خاموش جوینت‌ها، با استراتژی‌های پیشگیرانه قابل کنترل است. در این بخش، روش‌های عملی را بررسی می‌کنیم.
انتخاب مواد مقاوم
ابتدا، از جوینت‌های گالوانیزه گرم (HDG) یا استیل ۳۱۶ استفاده کنید که لایه رویی ۸۰-۱۰۰ میکرون دارند. در محیط‌های خورنده، آلومینیوم یا PVC گزینه‌های بهتری هستند.

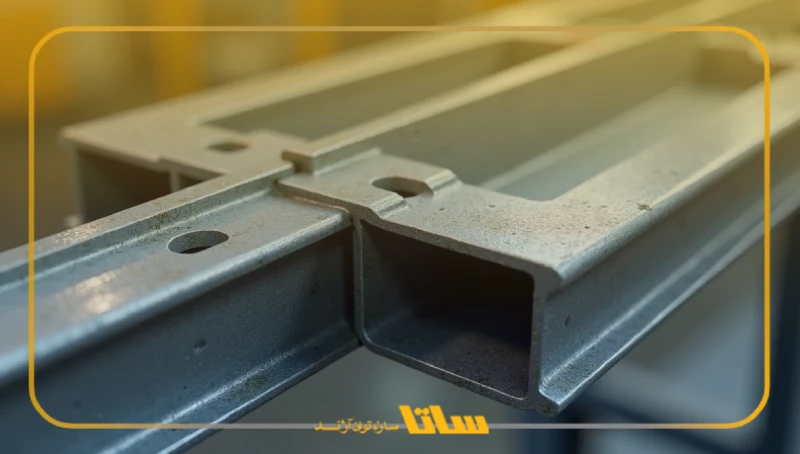

اعمال پوشش‌های محافظ
پوشش‌های اپوکسی یا نانو (Nano-coatings) لایه‌ای ضدآب ایجاد می‌کنند. طبق تحقیقات، این پوشش‌ها عمر را ۳ برابر افزایش می‌دهند.
روش اعمال: سمباده‌زنی سطح، پرایمر و اسپری پوشش.
کنترل محیط نصب
از تماس با مواد شیمیایی جلوگیری کنید؛ مثلاً در کارخانه‌ها، سینی‌ها را از محل‌های اسیدی دور نگه دارید. استفاده از درپوش‌های سیلیکونی در نقاط مرطوب ضروری است.
بازرسی و تمیزکاری منظم
هر ۶ ماه، سطوح را با پارچه نرم و حلال‌های ملایم تمیز کنید. حسگرهای IoT برای پایش رطوبت می‌توانند هشدارهای زودهنگام بدهند.
تکنیک‌های پیشرفته
الکتروفورز (E-Coating) یا گالوانیزه سرد برای تعمیرات جزئی. در پروژه‌های بزرگ، کاتدیک پروتکشن (حفاظت کاتدی) جریان الکتریکی برای جلوگیری از اکسیداسیون ایجاد می‌کند.
روش‌های نگهداری روتین و تعمیرات جوینت سینی کابل
نگهداری روتین: برنامه ماهانه
۱. بازرسی بصری: چک اتصالات برای علائم فرسایش.
۲. تمیزکاری: استفاده از برس نرم و آب مقطر.
۳. سفت کردن پیچ‌ها: با تورک رنچ.
۴. تست بار: اعمال وزن آزمایشی.
تعمیرات: گام‌به‌گام
برای زنگ‌زدگی: سمباده، پرایمر و رنگ. برای شل شدن: تعویض مهره‌ها.
ابزارها: آچار، سمباده، پوشش اسپری.
نتیجه‌گیری
نگهداری جوینت سینی کابل، سرمایه‌گذاری برای آینده است. با جلوگیری از زنگ‌زدگی و حل مشکلات، سیستم‌هایتان ایمن و کارآمد می‌مانند. برای مشاوران سازه توان آژند، تماس بگیرید!
در واقع، بررسی دوره‌ای اتصالات، تمیزکردن بخش‌های فلزی و استفاده از روکش‌های ضدخوردگی، می‌تواند عمر مفید تجهیزات را به‌طور چشمگیری افزایش دهد. این کار نه تنها از بروز هزینه‌های تعمیر و تعویض جلوگیری می‌کند، بلکه پایداری و ایمنی شبکه برق و کابل‌کشی را نیز تضمین می‌نماید. نگهداری صحیح امروز، آرامش خاطر فرداست.
سوالات متداول
چند وقت یک‌بار باید جوینت‌های سینی کابل را بازبینی و سرویس کرد؟
بسته به شرایط محیطی و نوع سینی، معمولاً هر ۶ تا ۱۲ ماه یک‌بار بازبینی و تمیزکاری توصیه می‌شود.
نشانه‌های خرابی یا نیاز به تعمیر در جوینت سینی کابل چیست؟
زنگ‌زدگی، تغییر رنگ فلز، شل شدن پیچ‌ها، یا گرم شدن بیش از حد در محل اتصال از نشانه‌های واضح خرابی هستند.
برای افزایش عمر مفید جوینت‌های سینی کابل چه اقداماتی باید انجام داد؟
استفاده از پوشش ضدخوردگی، اطمینان از تهویه مناسب و جلوگیری از تماس با رطوبت و مواد شیمیایی از اقدامات مؤثر هستند.
آیا تعمیر جوینت سینی کابل بدون قطع برق امکان‌پذیر است؟
در برخی موارد بله، اما برای اطمینان از ایمنی کارکنان، بهتر است تعمیرات در حالت بدون جریان (قطع برق) انجام شود.
