در دنیای پیچیده سیستم‌های الکتریکی و مخابراتی مدرن، مدیریت کابلها یکی از چالش‌های کلیدی است. سینی کابل، به عنوان یکی از ابزارهای حیاتی در این حوزه، نقش پشتیبانی و سازماندهی کابلها را ایفا می‌کند. اما سؤال اصلی این است: سینی کابل چیست؟ سینی کابل یک سیستم ساختاری فلزی یا غیرفلزی است که برای حمل، حفاظت و دسترسی آسان به کابل‌های الکتریکی و مخابراتی طراحی شده و از آسیب‌های مکانیکی، حرارتی و محیطی جلوگیری می‌کند. در این مقاله، به بررسی عمیق استانداردهای جهانی سینی کابل، به ویژه استانداردهای IEC و NEMA، می‌پردازیم. این بررسی نه تنها برای مهندسان و طراحان سیستم‌های الکتریکی مفید است، بلکه برای تولید کننده سینی کابل هایی مانند شرکت سازه توان آزند، که در تولید محصولات با کیفیت بالا فعالیت می‌کنند، راهنمایی عملی ارائه می‌دهد.
با توجه به جهانی‌شدن پروژه‌های صنعتی، رعایت استانداردهای بین‌المللی مانند IEC 61537 و NEMA VE1 ضروری است. این استانداردها تضمین‌کننده ایمنی، دوام و کارایی سیستم‌ها هستند. در ادامه، به تفصیل به این استانداردها، تفاوت‌ها، کاربردها و نکات نصب می‌پردازیم. مقاله حاضر بر اساس منابع معتبر جهانی تدوین شده و هدف آن ارائه محتوای جامع برای خوانندگان سایت سازه توان آزند است.
اهمیت استانداردهای جهانی در صنعت سینی کابل
قبل از ورود به جزئیات، بیایید نگاهی به اهمیت این استانداردها بیندازیم. در پروژه‌های بزرگ مانند نیروگاه‌ها، مراکز داده، بیمارستان‌ها و کارخانه‌های صنعتی، شکست در سیستم‌های کابل‌کشی می‌تواند منجر به خسارات مالی هنگفت، توقف تولید و حتی خطرات جانی شود. استانداردهای جهانی مانند IEC (کمیسیون بین‌المللی الکتروتکنیک) و NEMA (انجمن ملی تولیدکنندگان الکتریکی آمریکا) چارچوب‌هایی برای طراحی، تولید و نصب سینی کابل فراهم می‌کنند.
طبق گزارش‌های جهانی، بازار سینی کابل تا سال ۲۰۲۹ به ارزش ۵.۴۱ میلیارد دلار خواهد رسید، که رشد ۷.۱ درصدی آن عمدتاً به دلیل گسترش ساخت‌وسازهای صنعتی است. در این میان، رعایت استانداردهای IEC و NEMA نه تنها الزامی قانونی در بسیاری از کشورها است، بلکه به تولید کننده سینی کابل گالوانیزه کمک می‌کند تا محصولات رقابتی‌تری عرضه کنند. برای مثال، در ایران، شرکت‌هایی مانند سازه توان آزند با تمرکز بر تولید سینی کابل گالوانیزه، محصولات خود را بر اساس این استانداردها عرضه می‌کنند تا با بازارهای صادراتی همخوانی داشته باشند.
استانداردها به سه دسته اصلی تقسیم می‌شوند:
- استانداردهای ساخت و مواد: مانند الزامات فلزات و پوشش‌ها.
- استانداردهای تست بار و دوام: برای اطمینان از تحمل وزن کابلها.
- استانداردهای نصب و ایمنی: شامل فاصله‌گذاری و اتصالات.
در ادامه، به بررسی دقیق IEC و NEMA می‌پردازیم.

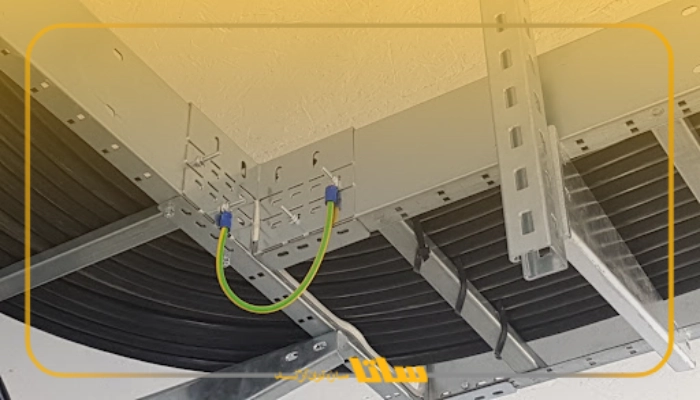

استاندارد IEC 61537: چارچوب بین‌المللی برای سیستم‌های سینی کابل
استاندارد IEC 61537، با عنوان “مدیریت کابل – سیستم‌های سینی کابل و نردبان کابل”، یکی از جامع‌ترین استانداردهای جهانی است. این استاندارد در ویرایش سوم خود (۲۰۲۳) به‌روزرسانی شده و الزامات و تست‌های لازم برای سینی کابل‌های فلزی، آلومینیومی و حتی مشبک را مشخص می‌کند. هدف اصلی آن، پشتیبانی ایمن از کابلها در محیط‌های صنعتی، تجاری و مسکونی است.
الزامات کلیدی IEC 61537
61537 بر جنبه‌های فنی تمرکز دارد و شامل بخش‌های زیر است:
- مواد و ساخت: سینی کابل باید از موادی مانند فولاد کربنی، آلومینیوم یا استیل ضدزنگ ساخته شود. پوشش‌های ضدخوردگی، مانند گالوانیزه گرم (حداقل ۵۵ میکرومتر رویه)، الزامی است. برای مثال، سینی کابل که در محیط‌های مرطوب مانند پالایشگاه‌ها استفاده می‌شود، باید تست خوردگی ISO 9227 را پاس کند.

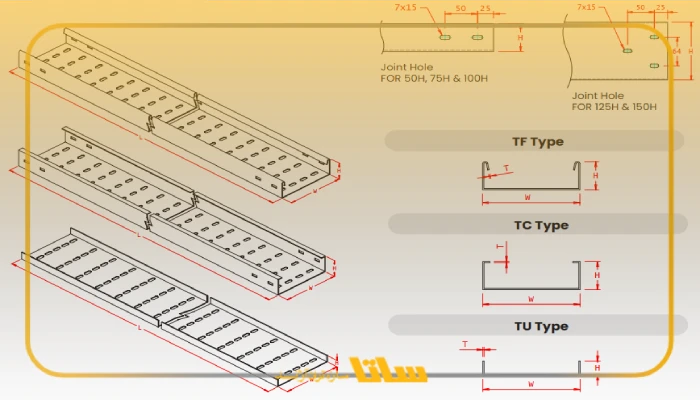

- ابعاد و طراحی: عرض سینی از ۵۰ تا ۹۰۰ میلی‌متر، ارتفاع از ۵۰ تا ۱۵۰ میلی‌متر و طول بخش‌ها تا ۳ متر متغیر است. زوایای خم (مانند زانوی سینی کابل) باید شعاعی حداقل ۳۰۰ میلی‌متر داشته باشند تا از آسیب به کابلها جلوگیری شود.
- تست‌های مکانیکی:
- تست بار استاتیک: انحراف مجاز حداکثر ۱:۱۰۰ است. مثلاً برای یک span ۳ متری، انحراف نباید بیش از ۳۰ میلی‌متر باشد.
- تست بار دینامیک: شبیه‌سازی لرزش‌های صنعتی.
- تست ضربه: برای مقاومت در برابر ضربات.
- تست‌های محیطی: تست اسپری نمک (NSS) برای ۷۲۰ ساعت در شرایط خنثی، که برای سینی کابل گالوانیزه حیاتی است. همچنین، تست مقاومت در برابر UV و حرارت تا ۹۰ درجه سلسیوس.
کاربردهای IEC 61537 در پروژه‌های واقعی
در اروپا و آسیا، این استاندارد غالب است. برای نمونه، در پروژه‌های داده‌سنترهای گوگل، سینی کابلها بر اساس IEC طراحی می‌شوند تا بار کابل‌های فیبر نوری را تحمل کنند. در ایران، شرکت سازه توان آزند به عنوان تولید کننده سینی کابل، محصولات خود را با گواهی IEC عرضه می‌کند، که شامل اتصالات جوینت سینی کابل برای پیوستگی آسان است.
جدول زیر خلاصه‌ای از کلاس‌های بار IEC را نشان می‌دهد:
کلاس بار | بار مجاز (kg/m) | انحراف مجاز (mm) | کاربرد نمونه |
Q0 | ۵-۱۰ | ۱:۲۰۰ | محیط‌های سبک مانند دفاتر |
Q1 | ۱۰-۲۰ | ۱:۱۵۰ | تجاری متوسط |
Q2 | ۲۰-۴۰ | ۱:۱۰۰ | صنعتی سنگین |
Q3 | ۴۰+ | ۱:۵۰ | نیروگاه‌ها |
این جدول نشان می‌دهد چگونه IEC انعطاف‌پذیری در طراحی را فراهم می‌کند.
استاندارد NEMA VE1 و VE2: تمرکز بر بازار آمریکای شمالی
NEMA، به عنوان یک انجمن آمریکایی، استانداردهای VE1 (سیستم‌های سینی کابل فلزی) و VE2 (راهنمای نصب) را تدوین کرده است. VE1 در سال ۲۰۱۷ به‌روزرسانی شد و بر الزامات ساخت و عملکرد تأکید دارد، در حالی که VE2 بر نصب ایمن تمرکز دارد.
الزامات کلیدی NEMA VE1
- مواد و ساخت: مشابه IEC، اما با تمرکز بر فولاد ASTM A1011 و آلومینیوم ۶۰۶۳-T6. پوشش گالوانیزه باید حداقل G90 (۰.۹ اونس بر فوت مربع) باشد. ساپورت سینی کابلها باید با فاصله حداکثر ۱.۸ متر نصب شوند.
- طبقه‌بندی عملکرد: NEMA از سیستم “span-load” استفاده می‌کند، مانند ۱۲C۲۵ (span ۱۲ فوت، کلاس C، بار ۲۵ پوند/فوت). این طبقه‌بندی ساده‌تر از IEC است.
- تست‌های مکانیکی:
- تست بار: با beam تکی تا نقطه تخریب، بر خلاف IEC که تست‌های متنوع‌تری دارد.
- تست خستگی: ۱۰۰,۰۰۰ سیکل لرزش.
استاندارد NEMA VE2: راهنمای نصب
VE2 جزئیات نصب را پوشش می‌دهد:
- فاصله ساپورت‌ها بر اساس span (مثلاً ۸ فوت برای ladder tray).
- اتصالات باید با پیچ‌های ضدخوردگی باشند، مانند جوینت سینی کابل با قفل مکانیکی.
- رعایت NEC Article 392 برای ایمنی الکتریکی.
در پروژه‌های آمریکایی، مانند کارخانه‌های تسلا، NEMA غالب است و تضمین‌کننده سازگاری با کدهای محلی است.
جدول طبقه‌بندی NEMA VE1:
کلاس | بار (lb/ft) | Span (ft) | کاربرد |
AA | ۲-۵ | ۳-۶ | سبک |
A | ۵-۱۰ | ۶-۹ | متوسط |
B | ۱۰-۲۰ | ۹-۱۲ | سنگین |
C | ۲۰+ | ۱۲+ | صنعتی |

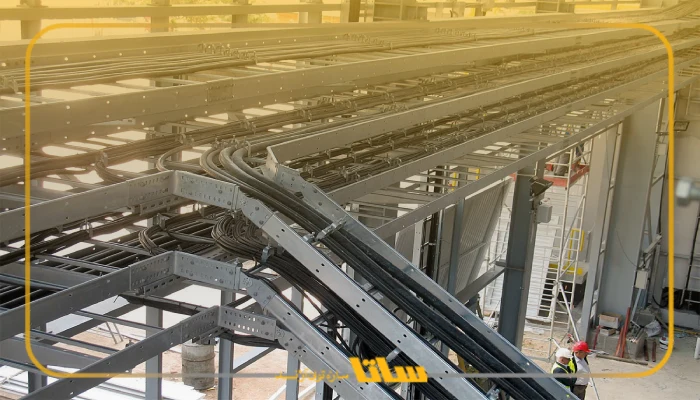

مقایسه IEC 61537 و NEMA VE1: تفاوت‌ها و شباهت‌ها
هر دو استاندارد هدف مشترکی دارند: ایمنی و دوام. اما تفاوت‌های کلیدی وجود دارد که انتخاب را بر اساس منطقه جغرافیایی تعیین می‌کند.
شباهت‌ها
- هر دو بر تست بار، خوردگی و مواد تمرکز دارند.
- الزامات پوشش ضدخوردگی مشابه (گالوانیزه).
- کاربرد در ladder، trough و channel trays.
تفاوت‌ها
- روش تست بار: IEC تست‌های چندگانه (استاتیک، دینامیک) با انحراف ۱:۱۰۰ دارد، در حالی که NEMA تست تخریبی beam تکی با طبقه‌بندی span-load. IEC محافظه‌کارانه‌تر است.
- طبقه‌بندی: IEC بر اساس Q (بار کلی)، NEMA بر اساس حروف (A-C) و اعداد.
- دامنه جغرافیایی: IEC جهانی (اروپا، آسیا، خاورمیانه)، NEMA آمریکای شمالی. در پروژه‌های صادراتی، مانند آنچه سازه توان آزند انجام می‌دهد، IEC ترجیح داده می‌شود.
- نصب: VE2 جزئیات بیشتری نسبت به IEC دارد، مانند فاصله ساپورت سینی کابل.
جدول مقایسه:
معیار | IEC 61537 | NEMA VE1 |
تست بار | انحراف ۱:۱۰۰، چندگانه | تخریبی beam تکی |
مواد | فولاد، آلومینیوم | ASTM A1011، ۶۰۶۳-T6 |
خوردگی | ISO 9227، ۷۲۰ ساعت | G90 گالوانیزه |
طبقه‌بندی | Q0-Q3 | AA-C، span-load |
ویرایش اخیر | ۲۰۲۳ | ۲۰۱۷ |
در عمل، محصولات زانوی سینی کابل مطابق IEC انعطاف‌پذیرتر برای خم‌های تند هستند، در حالی که NEMA برای بارهای سنگین صنعتی مناسب‌تر است.
انواع سینی کابل و مواد بر اساس استانداردها
سینی کابلها بر اساس نوع به ladder (نردبانی)، trough (آجدار)، channel (کانالی)، wire mesh (مشبک) و solid bottom (جامد) تقسیم می‌شوند. هر کدام کاربرد خاصی دارند:
- Ladder Tray: برای کابل‌های سنگین، مطابق IEC Q2.
- Wire Mesh: برای داده‌سنترها، با تهویه عالی.
- Trough: برای محیط‌های مرطوب، با سینی کابل گالوانیزه.
مواد:
- فولاد گالوانیزه: ارزان و مقاوم، ایده‌آل برای تولید کننده سینی کابل ایرانی.
- آلومینیوم: سبک، برای ارتفاعات بالا.
- استیل ضدزنگ: برای صنایع شیمیایی.
در سازه توان آزند، تمرکز بر سینی کابل گالوانیزه است که با IEC همخوانی دارد.
کاربردهای عملی و نکات نصب
در پروژه‌های ایرانی مانند پتروشیمی‌ها، IEC برای صادرات و NEMA برای همکاری‌های آمریکایی استفاده می‌شود. برای نصب:
- فاصله ساپورت‌ها: ۱.۵-۲ متر (IEC).
- اتصالات: استفاده از جوینت سینی کابل برای پیوستگی.
- ایمنی: رعایت NFPA 70E.
مثال: در یک نیروگاه ۵۰۰ مگاواتی، سینی کابل ladder با بار Q3 (IEC) بار ۵۰ کیلوگرم/متر را تحمل می‌کند.
نتیجه‌گیری: انتخاب استاندارد مناسب برای آینده
استانداردهای IEC و NEMA ستون‌های صنعت سینی کابل هستند. IEC با رویکرد جهانی و NEMA با تمرکز عملی، هر دو تضمین‌کننده کیفیت‌اند. برای شرکت‌هایی مانند سازه توان آزند، رعایت هر دو امکان رقابت در بازارهای متنوع را فراهم می‌کند. اگر به دنبال ساپورت سینی کابل یا زانوی سینی کابل با استانداردهای جهانی هستید، با کارشناسان فروش سازه توان آژند تماس بگیرید.
سؤالات متداول در مورد استانداردهای جهانی سینی کابل
سینی کابل چیست و چرا به استانداردهای IEC و NEMA نیاز دارد؟
سینی کابل یک سیستم ساختاری فلزی یا غیرفلزی است که برای حمل، حفاظت و سازماندهی کابل‌های الکتریکی و مخابراتی طراحی شده و از آسیب‌های مکانیکی و محیطی جلوگیری می‌کند. استانداردهای IEC 61537 (جهانی) و NEMA VE1 (آمریکایی) الزامات ساخت، تست بار و ایمنی را مشخص می‌کنند تا دوام و کارایی سیستم تضمین شود. بدون رعایت این استانداردها، ریسک شکست در پروژه‌های صنعتی مانند نیروگاه‌ها افزایش می‌یابد. برای اطلاعات بیشتر در مورد سینی کابل چیست، مقاله ما را بخوانید.
تفاوت اصلی استاندارد IEC 61537 و NEMA VE1 در تست بار سینی کابل چیست؟
استاندارد IEC 61537 بر تست‌های چندگانه (استاتیک، دینامیک و انحراف ۱:۱۰۰) تمرکز دارد و برای محیط‌های جهانی مانند اروپا و آسیا مناسب است، در حالی که NEMA VE1 از روش span-load (مانند کلاس C برای بارهای سنگین) و تست تخریبی beam تکی استفاده می‌کند که در آمریکای شمالی غالب است. IEC محافظه‌کارانه‌تر است و برای تولید کننده سینی کابلهایی مانند سازه توان آزند، انعطاف‌پذیری بیشتری در صادرات فراهم می‌کند. جزئیات مقایسه در مقاله موجود است.
چگونه سینی کابل گالوانیزه را بر اساس استانداردهای جهانی انتخاب کنیم؟
سینی کابل گالوانیزه باید پوشش حداقل ۵۵ میکرومتر (IEC) یا G90 (NEMA) داشته باشد و تست خوردگی ISO 9227 را پاس کند، به ویژه برای محیط‌های مرطوب مانند پالایشگاه‌ها. عرض ۵۰-۹۰۰ میلی‌متر و بار Q2 (IEC) برای کاربردهای صنعتی ایده‌آل است. شرکت سازه توان آزند به عنوان تولید کننده سینی کابل گالوانیزه، محصولات خود را با گواهی این استانداردها عرضه می‌کند. برای انتخاب مناسب، به بخش مواد مقاله مراجعه کنید.
نقش ساپورت سینی کابل و جوینت در نصب مطابق استاندارد NEMA VE2 چیست؟
ساپورت سینی کابل با فاصله حداکثر ۱.۸ متر (NEMA) یا ۱.۵-۲ متر (IEC) نصب می‌شود تا بار را توزیع کند و از خمش جلوگیری نماید، در حالی که جوینت سینی کابل با قفل مکانیکی پیوستگی را تضمین می‌کند. این عناصر ایمنی الکتریکی (NEC Article 392) را افزایش می‌دهند. همچنین، زانوی سینی کابل با شعاع ۳۰۰ میلی‌متر برای خم‌ها ضروری است. نکات نصب کامل در مقاله پوشش داده شده – برای محصولات مرتبط مانند ساپورت سینی کابل، با ما تماس بگیرید.
