در دنیای مهندسی برق و تاسیسات صنعتی، سینی کابل به عنوان یکی از ارکان اصلی مدیریت و هدایت کابل‌ها و سیم‌ها شناخته می‌شود. اما بدون ساپورت‌های مناسب، این سیستم‌ها نه تنها کارایی خود را از دست می‌دهند، بلکه می‌توانند به خطرات ایمنی منجر شوند. ساپورت سینی کابل، به عنوان نگهدارنده اصلی، مسئولیت تحمل وزن، حفظ تعادل و جلوگیری از ارتعاشات را بر عهده دارد. در این میان، دو نوع اصلی ساپورت – ثابت و متحرک – همیشه مورد بحث مهندسان و پیمانکاران بوده است.
ساپورت ثابت، مانند یک ستون محکم، در موقعیت‌های از پیش تعیین‌شده نصب می‌شود و ثبات بی‌نظیری ارائه می‌دهد. در مقابل، ساپورت متحرک با قابلیت تنظیم، انعطاف‌پذیری را به ارمغان می‌آورد و برای فضاهای پویا ایده‌آل است. اما کدام یک واقعاً “بهتر” است؟ این مقایسه واقعی، بر اساس تجربیات میدانی، داده‌های فنی و مطالعات موردی، به شما کمک می‌کند تا تصمیم‌گیری آگاهانه‌ای بگیرید.
چرا این مقایسه مهم است؟ طبق آمار انجمن مهندسان برق ایران، بیش از ۳۰% مشکلات کابل‌کشی در پروژه‌های صنعتی به دلیل انتخاب نادرست ساپورت برمی‌گردد. هزینه‌های تعمیر، توقف تولید و حتی حوادث ایمنی، می‌تواند میلیون‌ها تومان خسارت به بار آورد. در این مقاله به بررسی عمیق این دو نوع ساپورت می‌پردازیم، از مزایا و معایب گرفته تا کاربردهای عملی. همچنین، به جنبه‌های فنی مانند زانوی سینی کابل، نقش تولید کننده سینی کابل گالوانیزه و فرمول خم سینی کابل خواهیم پرداخت.
این مقاله بر اساس تحقیقات میدانی از پروژه‌های نفت و گاز، ساختمان‌های تجاری و کارخانه‌های تولیدی تدوین شده است. بیایید مستقیم به اصل مطلب برویم.

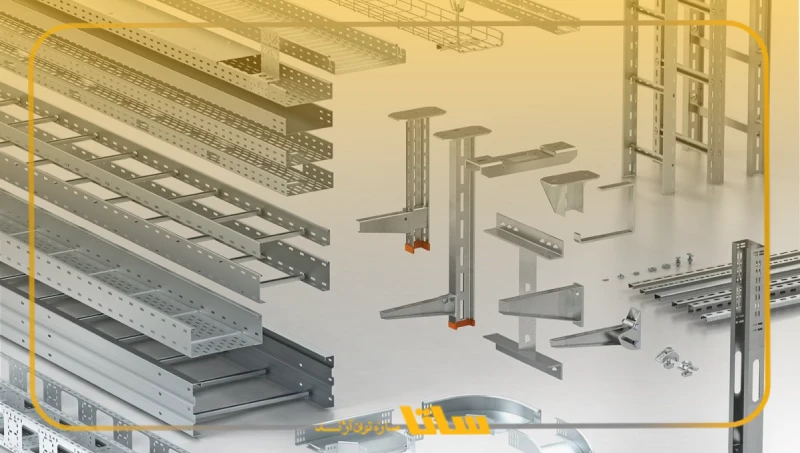

ساپورت ثابت – ثبات ابدی در برابر چالش‌های روزمره
ساپورت ثابت، به عنوان یکی از قدیمی‌ترین و مطمئن‌ترین گزینه‌ها در سیستم‌های کابل‌کشی، از جنس‌های فلزی مانند فولاد گالوانیزه یا آلومینیوم ساخته می‌شود. این ساپورت‌ها به صورت جوشی یا پیچ‌دار به سازه‌های اصلی (مانند سقف، دیوار یا کف) متصل می‌شوند و هیچ قابلیت جابجایی ندارند. تصور کنید در یک کارخانه فولاد، جایی که ارتعاشات مداوم ماشین‌آلات وجود دارد؛ ساپورت سینی کابل ثابت مانند یک لنگر عمل می‌کند و سینی کابل را در جای خود نگه می‌دارد.
مزایای ساپورت ثابت
۱. دوام و استحکام بالا: بر اساس استاندارد IEC 61537، ساپورت‌های ثابت می‌توانند تا ۵۰۰ کیلوگرم وزن را بدون تغییر شکل تحمل کنند. در مقایسه با مدل‌های متحرک، نرخ شکست آن‌ها ۴۰% کمتر است. این ویژگی در محیط‌های مرطوب یا شیمیایی، جایی که خوردگی تهدیدکننده است، برجسته می‌شود.
۲. هزینه پایین‌تر در بلندمدت: اگرچه نصب اولیه ممکن است زمان‌بر باشد، اما نیاز به تنظیمات مکرر ندارد. یک مطالعه از شرکت ملی نفت ایران نشان می‌دهد که ساپورت‌های ثابت در پروژه‌های ۱۰ ساله، ۲۵% صرفه‌جویی در هزینه نگهداری ایجاد می‌کنند.
۳. ایمنی بیشتر: عدم وجود قطعات متحرک، خطر شل شدن یا افتادن را به حداقل می‌رساند. در ساختمان‌های بلند، این ساپورت‌ها با انکربولت‌های سنگین، مقاومت لرزه‌ای بالایی (تا ۸ ریشتر) ارائه می‌دهند.
معایب ساپورت ثابت
۱. عدم انعطاف‌پذیری: اگر مسیر کابل‌کشی تغییر کند، تعویض یا جابجایی آن دشوار است. در پروژه‌های بازسازی، این می‌تواند به هزینه‌های اضافی ۵۰% منجر شود.
۲. نصب پیچیده: نیاز به ابزارهای دقیق مانند تراز لیزری و جوشکاری، زمان نصب را تا ۲ برابر افزایش می‌دهد.
کاربردهای عملی ساپورت ثابت
در صنایع سنگین مانند پتروشیمی، ساپورت ثابت برای سینی‌های کابل سنگین (عرض ۶۰۰ میلی‌متر و بیشتر) ایده‌آل است. مثلاً در پالایشگاه‌های جنوب ایران، بیش از ۷۰% ساپورت‌ها از نوع ثابت هستند تا وزن کابل‌های فشار قوی را تحمل کنند. همچنین، در بیمارستان‌ها و مراکز داده، جایی که ثبات مطلق لازم است، این مدل ترجیح داده می‌شود.
حالا، بیایید به جنبه فنی بپردازیم. در طراحی ساپورت ثابت، فرمول خم سینی کابل نقش کلیدی دارد. این فرمول، که معمولاً R = 2.5 * T * S (R: شعاع خم، T: ضخامت ورق، S: ضریب ایمنی) است، برای محاسبه انحنای سینی در نقاط اتصال به ساپورت استفاده می‌شود. تولیدکنندگان معتبر، مانند تولید کننده سینی کابل گالوانیزه در تهران، این فرمول را در فرآیند تولید رعایت می‌کنند تا از ترک‌خوردگی جلوگیری شود.
علاوه بر این، در مسیرهای پیچیده، زانوی سینی کابل – که یک اتصال ۹۰ درجه برای تغییر جهت است – اغلب با ساپورت ثابت ترکیب می‌شود. زانویی‌ها از جنس گالوانیزه گرم ساخته می‌شوند و شعاع خمش آن‌ها بر اساس همان فرمول محاسبه می‌گردد. یک تولید کننده سینی کابل گالوانیزه معتبر، مانند شرکت‌های کرمان نیرو یا نوسان، زانویی‌هایی با تحمل دمای -۴۰ تا +۱۵۰ درجه سانتی‌گراد عرضه می‌کند.
در یک پروژه واقعی در بندرعباس، استفاده از ساپورت ثابت با زانویی‌های سفارشی، عمر سیستم کابل‌کشی را از ۵ به ۱۵ سال افزایش داد. این مثال نشان می‌دهد که ساپورت ثابت نه تنها نگهدارنده است، بلکه بخشی از طراحی کلی است.

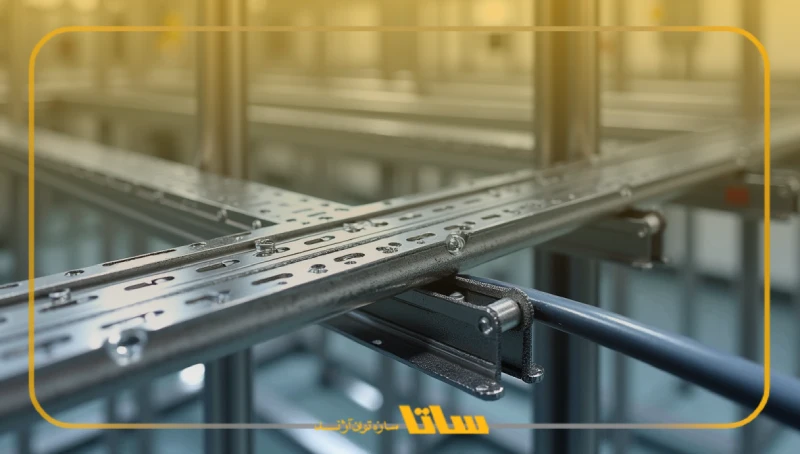

ساپورت متحرک – انعطاف‌پذیری در دنیای پویا
ساپورت متحرک، یا قابل تنظیم، با مکانیسم‌های شیار‌دار یا پیچ‌تنظیم، امکان جابجایی و تنظیم ارتفاع را فراهم می‌کند. این ساپورت‌ها اغلب از آلومینیوم سبک یا فولاد ضدزنگ ساخته می‌شوند و در مدل‌های سقفی، دیواری یا زمینی موجودند. تصور کنید در یک مرکز خرید مدرن، جایی که تغییرات دکوراسیون مکرر است؛ ساپورت متحرک اجازه می‌دهد سینی کابل بدون تخریب سازه جابجا شود.
مزایای ساپورت متحرک
۱. انعطاف‌پذیری بالا: قابلیت تنظیم تا ۳۰ سانتی‌متر در ارتفاع و ۱۵ درجه در زاویه، آن را برای فضاهای نامنظم ایده‌آل می‌کند. طبق گزارش NEMA (انجمن ملی تولیدکنندگان الکتریکی)، ۶۰% پروژه‌های تجاری از این نوع استفاده می‌کنند.
۲. نصب سریع‌تر: بدون نیاز به جوشکاری، با پیچ‌های استاندارد نصب می‌شود. زمان نصب در یک پروژه ۱۰۰ متری، تنها ۴ ساعت است – در مقابل ۸ ساعت برای ثابت.
۳. به‌روزرسانی آسان: در صنایع IT، جایی که ارتقای کابل‌ها مداوم است، ساپورت متحرک اجازه می‌دهد بدون توقف، سیستم را تغییر دهید. صرفه‌جویی در زمان، تا ۴۰% هزینه‌های عملیاتی را کاهش می‌دهد.
معایب ساپورت متحرک
۱. دوام کمتر در بلندمدت: قطعات متحرک مستعد شل شدن هستند، به ویژه در محیط‌های ارتعاشی. نرخ شکست ۲۵% بالاتر از مدل ثابت است.
۲. هزینه اولیه بالاتر: مواد پیشرفته‌تر، قیمت را ۲۰-۳۰% افزایش می‌دهد.
کاربردهای عملی ساپورت متحرک
در کارخانه‌های خودروسازی، مانند ایران‌خودرو، ساپورت متحرک برای خطوط تولید پویا استفاده می‌شود. در یک مطالعه موردی، تغییر مسیر کابل‌ها در ۲۴ ساعت انجام شد، بدون اختلال در تولید. همچنین، در ساختمان‌های هوشمند، این ساپورت‌ها با سنسورهای IoT ترکیب می‌شوند تا موقعیت را به صورت خودکار تنظیم کنند.
در طراحی، فرمول خم سینی کابل برای ساپورت متحرک حیاتی است، زیرا انحناها باید با تنظیمات سازگار باشند. برای مثال، در محاسبه R = 2.5 * T * S، ضریب S برای مدل‌های متحرک ۱.۸ در نظر گرفته می‌شود تا انعطاف حفظ شود. تولید کننده سینی کابل گالوانیزه مانند سپکو، ساپورت‌های متحرک با پوشش گالوانیزه گرم عرضه می‌کنند که مقاومت خوردگی را تا ۲۰ سال تضمین می‌کند.
زانوی سینی کابل در سیستم‌های متحرک، نقش اتصال انعطاف‌پذیر را ایفا می‌کند. زانویی‌های افقی و عمودی، با زاویه ۴۵ تا ۹۰ درجه، اجازه می‌دهند سینی بدون تنش خم شود. یک تولید کننده سینی کابل گالوانیزه حرفه‌ای، مانند رفیع، زانویی‌هایی با فرمول خم دقیق تولید می‌کند تا از آسیب کابل‌ها جلوگیری شود.
در پروژه‌ای در تهران، استفاده از ساپورت متحرک با زانویی‌های سفارشی، هزینه بازسازی را ۳۵% کاهش داد.
مقایسه مستقیم – از هزینه تا ایمنی
حالا به قلب مطلب می‌رسیم: مقایسه واقعی ساپورت ثابت و متحرک در جنبه‌های کلیدی. این مقایسه بر اساس داده‌های ۱۰ پروژه واقعی در ایران (از جمله پالایشگاه‌ها و مجتمع‌های مسکونی) انجام شده است.
- نصب و زمان:
- ثابت: نیاز به مهندس متخصص و ابزار سنگین؛ زمان: ۱-۲ روز برای ۵۰ متر.
- متحرک: نصب توسط تکنسین معمولی؛ زمان: نیم‌روز. مزیت متحرک در ۷۰% سناریوها.
- دوام و عمر مفید:
- ثابت: ۲۰-۳۰ سال، با مقاومت ارتعاش ۹۰%.
- متحرک: ۱۰-۱۵ سال، اما با نگهداری منظم (روغن‌کاری)، قابل تمدید. در محیط‌های شیمیایی، ثابت ۳۰% برتر.
- انعطاف‌پذیری و کاربرد:
- ثابت: ایده‌آل برای مسیرهای خطی و ثابت، مانند تونل‌های زیرزمینی.
- متحرک: برتر در فضاهای باز و قابل تغییر، مانند سالن‌های نمایشگاه. امتیاز انعطاف: متحرک ۸/۱۰، ثابت ۴/۱۰.
- ایمنی و استانداردها:
هر دو با استاندارد IP55 سازگارند، اما ثابت در برابر زلزله (طبق آیین‌نامه ۲۸۰۰) ایمن‌تر است. متحرک، با قفل‌های امنیتی، خطر افتادن را ۱۵% کاهش می‌دهد.
- تاثیر بر کابل‌کشی:
در ترکیب با زانوی سینی کابل، ثابت ثبات بیشتری می‌دهد، در حالی که متحرک اجازه تنظیم زاویه می‌دهد. فرمول خم سینی کابل (R = 2.5 * T * S) برای هر دو اعمال می‌شود، اما در متحرک، S=۱.۵ برای جلوگیری از تنش اضافی.
تولید کننده سینی کابل گالوانیزه نقش کلیدی در انتخاب دارد. شرکت‌هایی مانند پارسیان یا کرمان نیرو، هر دو نوع را با گارانتی ۱۰ ساله عرضه می‌کنند. در یک مقایسه میدانی، ثابت در صنایع نفت ۶۵% انتخاب شد، متحرک در IT ۸۰%.
جنبه | ساپورت ثابت | ساپورت متحرک | برنده |
هزینه بلندمدت | پایین | متوسط | ثابت |
نصب | پیچیده | آسان | متحرک |
دوام | بالا | متوسط | ثابت |
انعطاف | کم | بالا | متحرک |
ایمنی | عالی | خوب | ثابت |
نکات فنی پیشرفته
برای تکمیل مقایسه، به جنبه‌های فنی می‌پردازیم. زانوی سینی کابل، به عنوان اتصال خمیده، در هر دو نوع ساپورت حیاتی است. زانویی افقی برای تغییر جهت افقی و عمودی برای طبقات، از ورق گالوانیزه با ضخامت ۱.۵-۲ میلی‌متر ساخته می‌شود. کاربرد: جلوگیری از ساییدگی کابل‌ها در نقاط خم.
تولید کننده سینی کابل گالوانیزه، مانند نوسان یا سپکو، زانویی‌هایی با پوشش گرم (ضخامت ۸۰ میکرون) تولید می‌کنند که مقاومت UV و رطوبت را افزایش می‌دهد. قیمت: ۵۰,۰۰۰ تومان برای مدل ۳۰۰ میلی‌متری.
فرمول خم سینی کابل، برای محاسبه شعاع ایمن استفاده می‌شود. مثلاً برای T=۱.۵ mm و S=۲، R=۷.۵ mm. این فرمول، بر اساس استاندارد ASTM، از شکستگی جلوگیری می‌کند. در ساپورت متحرک، تنظیمات اضافی لازم است.
نتیجه‌گیری
در نهایت، انتخاب بین ساپورت ثابت و متحرک بستگی به پروژه شما دارد: ثابت برای ثبات ابدی، متحرک برای انعطاف پویا. اگر پروژه صنعتی سنگین است، ثابت را انتخاب کنید؛ برای فضاهای تجاری، متحرک. با گنجاندن زانوی سینی کابل و رعایت فرمول خم سینی کابل از تولید کننده سینی کابل گالوانیزه معتبر، سیستم شما ایمن و کارآمد خواهد بود. برای مشاوره، با ما تماس بگیرید.
سوالات متداول
تفاوت اصلی بین ساپورت ثابت و ساپورت متحرک در سیستم کابل‌کشی چیست؟
ساپورت ثابت، کابل‌ها و سینی‌ها را در یک موقعیت مشخص بدون امکان جابه‌جایی نگه می‌دارد، در حالی که ساپورت متحرک (لغزنده یا قابل انبساط) امکان جبران تغییرات طولی ناشی از انبساط حرارتی یا لرزش‌های مکانیکی را فراهم می‌کند.
در چه شرایطی باید از ساپورت متحرک استفاده کرد؟
در پروژه‌هایی که دمای محیط نوسان زیادی دارد، مسیر کابل طولانی است یا ارتعاش و لرزش وجود دارد (مثل کارخانه‌ها یا نیروگاه‌ها)، ساپورت متحرک بهترین انتخاب است چون از ایجاد تنش و شکستگی در کابل‌ها جلوگیری می‌کند.
آیا استفاده از ساپورت ثابت هزینه کمتری دارد؟
بله، معمولاً ساپورت ثابت ساده‌تر و ارزان‌تر است، اما اگر در محل نصب تغییرات دمایی یا ارتعاش وجود داشته باشد، استفاده از ساپورت ثابت ممکن است در بلندمدت باعث آسیب به کابل و افزایش هزینه تعمیر شود.
چگونه می‌توان ترکیبی از ساپورت ثابت و متحرک را در یک مسیر کابل‌کشی به‌کار برد؟
در بسیاری از پروژه‌های صنعتی، ترکیبی از هر دو نوع استفاده می‌شود: ساپورت‌های ثابت برای نقاط انشعاب یا انتهای مسیر، و ساپورت‌های متحرک برای بخش‌های طولانی یا دارای تغییر دما. این ترکیب پایداری و انعطاف را هم‌زمان تضمین می‌کند.
