در پروژه‌های تاسیساتی الکتریکی، مدیریت کابل‌ها یکی از چالش‌های اصلی است که می‌تواند بر ایمنی، کارایی و هزینه‌های کلی پروژه تأثیرگذار باشد. انتخاب درست سیستم‌های هدایت کابل نه تنها به حفاظت از تجهیزات کمک می‌کند، بلکه عمر مفید سیستم را افزایش می‌دهد. در این میان، دو سیستم محبوب – سینی کابل مشبک و ترانکینگ – اغلب مورد مقایسه قرار می‌گیرند. اگر شما مهندس تاسیسات، پیمانکار یا طراح پروژه هستید، درک تفاوت‌های این دو سیستم می‌تواند تصمیم‌گیری‌های شما را بهینه کند. در شرکت سازه توان آژند، به عنوان یکی از پیشروهای صنعت، سال‌هاست که بر تولید و تأمین این تجهیزات تمرکز داریم و این مقاله را بر اساس استانداردهای بین‌المللی مانند IEC 61537 و تجربیات عملی تدوین کرده‌ایم.
این راهنما به بررسی جامع تفاوت‌ها، مزایا، معایب، کاربردها و نکات انتخاب می‌پردازد. اگر به دنبال سینی کابل با کیفیت بالا هستید، محصولات ما را بررسی کنید. بیایید با مقدمه‌ای بر این دو سیستم شروع کنیم.

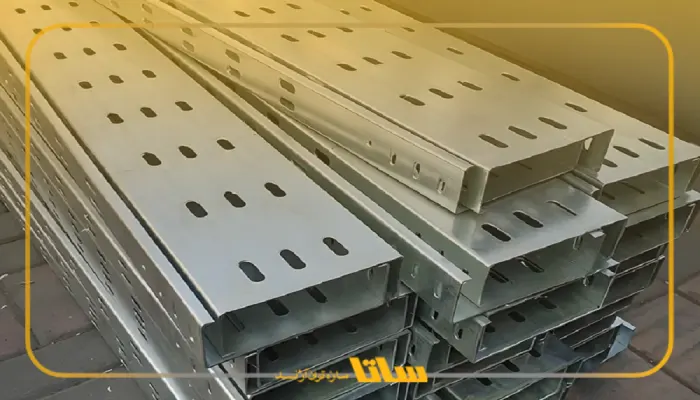

سینی کابل مشبک چیست؟ ویژگی‌ها و ساختار
سینی کابل مشبک (Wire Mesh Cable Tray) یکی از انواع سیستم‌های باز هدایت کابل است که از شبکه‌ای از سیم‌های فولادی یا آلومینیومی جوش‌خورده تشکیل شده است. این ساختار مشبک، ظاهری شبیه به سبد فلزی دارد و عمدتاً برای پروژه‌های صنعتی، داده‌سنترها و محیط‌های با حجم کابل بالا طراحی شده. طبق استاندارد IEC 61537، سینی کابل مشبک باید تحمل بار تا ۵۰ کیلوگرم بر متر را داشته باشد و مقاومت الکتریکی پایینی برای جلوگیری از تداخل الکترومغناطیسی (EMI) ارائه دهد.
ساختار اصلی آن شامل سیم‌های عرضی و طولی با قطر ۴-۶ میلی‌متر است که با جوشکاری نقطه‌ای به هم متصل می‌شوند. این طراحی باز، اجازه عبور هوا را می‌دهد و حرارت کابل‌ها را دفع می‌کند. در پروژه‌های تاسیساتی، سینی کابل مشبک اغلب با ساپورت سینی کابل ترکیب می‌شود تا ثبات ساختاری بیشتری داشته باشد. برای مثال، در یک پروژه کارخانه‌ای، استفاده از سینی کابل مشبک می‌تواند جریان هوا را تا ۳۰ درصد افزایش دهد، طبق تحقیقات Schneider Electric.
مزایای کلیدی:
- تهویه عالی: جلوگیری از تجمع حرارت و افزایش عمر کابل‌ها.
- وزن سبک: حدود ۵۰ درصد سبک‌تر از سینی‌های نردبانی، که نصب را آسان می‌کند.
- انعطاف‌پذیری: مناسب برای مسیرهای پیچیده با زانوی سینی کابل ۹۰ درجه.
معایب: حفاظت کمتر در برابر گرد و غبار و ضربه مستقیم، که در محیط‌های مرطوب نیاز به پوشش اضافی دارد. در ایران، تولیدکنندگان مانند تولید کننده سینی کابل گالوانیزه از روش گالوانیزه گرم برای افزایش مقاومت خوردگی استفاده می‌کنند، که طبق استاندارد ASTM A123، عمر مفید را تا ۲۰ سال می‌رساند.
ترانکینگ چیست؟ ساختار و کاربردهای پایه
ترانکینگ (Cable Trunking) یک سیستم بسته هدایت کابل است که از پروفیل‌های فلزی یا PVC با درپوش تشکیل شده و کابل‌ها را کاملاً محصور می‌کند. این سیستم شبیه به کانال‌های مستطیل‌شکل است و برای پروژه‌های اداری، تجاری و مسکونی ایده‌آل است. بر اساس استاندارد BS 7671 (IEE Wiring Regulations)، ترانکینگ باید عایق‌بندی کامل داشته باشد تا از تماس تصادفی با کابل‌ها جلوگیری کند.
ساختار آن شامل بدنه اصلی، درپوش قفل‌شونده و اتصالات جانبی مانند جوینت سینی کابل است. ترانکینگ‌ها در عرض‌های ۵۰-۲۰۰ میلی‌متر و عمق‌های ۲۵-۱۰۰ میلی‌متر موجودند و اغلب از PVC مقاوم به UV یا فولاد گالوانیزه ساخته می‌شوند. در پروژه‌های تاسیساتی، ترانکینگ برای ادغام با پریزهای برق و شبکه استفاده می‌شود، که نصب را سریع‌تر می‌کند.
مزایای کلیدی:
- حفاظت کامل: در برابر ضربه، رطوبت و گرد و غبار (IP rating تا ۵۴).
- زیبایی‌شناسی: ظاهری تمیز و حرفه‌ای، مناسب برای فضاهای نمایان.
- نصب آسان: بدون نیاز به ابزارهای پیچیده، و قابلیت برش در محل.
معایب: تهویه ضعیف که می‌تواند حرارت را در کابل‌های پرقدرت افزایش دهد، و انعطاف‌پذیری کمتر در مسیرهای طولانی. طبق گزارش Legrand، ترانکینگ در پروژه‌های کوچک تا ۲۰ درصد هزینه کمتری نسبت به conduit دارد، اما برای حجم بالا، سینی کابل اقتصادی‌تر است.
تفاوت‌های کلیدی سینی کابل مشبک و ترانکینگ: طراحی و عملکرد
تفاوت اصلی بین سینی کابل مشبک و ترانکینگ در طراحی باز در مقابل بسته نهفته است. سینی کابل مشبک، با ساختار شبکه‌ای، اجازه دسترسی فوری به کابل‌ها را می‌دهد، در حالی که ترانکینگ نیاز به باز کردن درپوش دارد. این تفاوت بر اساس IEC 61537 تعریف شده، جایی که سینی‌های باز برای تهویه الزامی و ترانکینگ برای محافظت مکانیکی اولویت دارد.
۱. طراحی و مواد
- سینی کابل مشبک: باز و مشبک، از فولاد گالوانیزه یا استیل ۳۱۶. وزن: ۲-۵ کیلوگرم بر متر. مناسب برای کابل‌های فیبر نوری و داده به دلیل کاهش EMI.
- ترانکینگ: بسته با درپوش، از PVC یا آلومینیوم. وزن: ۱-۳ کیلوگرم بر متر. ایده‌آل برای کابل‌های قدرت در محیط‌های خشک.
طبق مطالعه IEEE، سینی مشبک ۴۰ درصد تهویه بهتری ارائه می‌دهد، اما ترانکینگ ۹۰ درصد حفاظت بیشتری در برابر آسیب‌های مکانیکی دارد.
۲. ظرفیت بار و حجم کابل
سینی کابل مشبک برای حجم‌های بالا (تا ۱۰۰۰ کابل) مناسب است، با تحمل بار ۱۵-۵۰ کیلوگرم بر متر. ترانکینگ برای حجم متوسط (تا ۲۰۰ کابل) طراحی شده و بار کمتری (۵-۲۰ کیلوگرم) تحمل می‌کند. در پروژه‌های صنعتی، سینی مشبک با ساپورت سینی کابل هر ۱.۵ متر، ثبات را تضمین می‌کند.
۳. مقاومت محیطی
سینی مشبک در محیط‌های مرطوب با گالوانیزه، مقاومت IP20 دارد، اما ترانکینگ می‌تواند IP65 برسد. در مناطق ساحلی ایران، تولید کننده سینی کابل گالوانیزه توصیه می‌شود.
مزایا و معایب هر سیستم در پروژه‌های تاسیساتی
در انتخاب بین این دو، مزایا و معایب بر اساس نوع پروژه تعیین‌کننده است. بیایید جدولی مقایسه‌ای بر اساس داده‌های NEMA و IEC ارائه دهیم.
ویژگی | سینی کابل مشبک | ترانکینگ |
تهویه | عالی (۹۵% جریان هوا) | ضعیف (نیاز به فن اضافی) |
حفاظت مکانیکی | متوسط (ضد ضربه جزئی) | بالا (ضد ضربه کامل) |
هزینه نصب | متوسط (انعطاف‌پذیر) | پایین (سریع) |
نگهداری | آسان (دسترسی باز) | متوسط (باز کردن درپوش) |
کاربرد | صنعتی، داده‌سنتر | اداری، مسکونی |
مزایای سینی کابل مشبک
- کاهش حرارت: طبق Schneider، دمای کابل‌ها تا ۱۵ درجه سلسیوس کمتر.
- صرفه‌جویی انرژی: وزن کم، حمل آسان.
- انطباق با استاندارد: IEC 61537 الزامات بار و اتصال را پوشش می‌دهد.
معایب: جمع‌آوری گرد و غبار در سوراخ‌ها، نیاز به تمیزکاری منظم.
مزایای ترانکینگ
- ایمنی بالا: جلوگیری از تماس الکتریکی، مناسب برای فضاهای عمومی.
- زیبایی: پنهان‌سازی کابل‌ها.
- ادغام آسان: با پریزها و سوئیچ‌ها.
معایب: انباشت حرارت در کابل‌های HV، افزایش هزینه برای خنک‌سازی.
در پروژه‌های ایرانی مانند پتروشیمی، سینی مشبک ۲۵ درصد کارایی بالاتری نشان داده (گزارش وزارت نفت).
کاربردها در پروژه‌های تاسیساتی: مثال‌های واقعی
در پروژه‌های تاسیساتی، انتخاب بر اساس محیط تعیین می‌شود. سینی کابل مشبک در کارخانه‌های فولاد یا داده‌سنترها (مانند پروژه ایرانسل) برای تهویه فیبر نوری استفاده می‌شود. با زانوی سینی کابل، مسیرهای عمودی را مدیریت می‌کند.
ترانکینگ در ساختمان‌های اداری (مانند برج میلاد) برای کابل‌های LV ایده‌آل است، جایی که زیبایی اولویت دارد. در پروژه‌های بیمارستانی، ترانکینگ با IP54، عفونت را کاهش می‌دهد.
مثال: در پروژه پالایشگاه ستاره خلیج فارس، سینی مشبک هزینه را ۳۰ درصد کاهش داد، در حالی که در متروی تهران، ترانکینگ ایمنی را افزایش داد.
استانداردها و مقررات: IEC و NEMA در عمل
استاندارد IEC 61537 برای سینی کابل مشبک، الزامات تست بار، خوردگی و اتصال را مشخص می‌کند. ترانکینگ تحت BS EN 50085 قرار دارد. در ایران، استاندارد ملی ۱۶۰۴ با IEC همخوانی دارد
نکته: در مناطق مرطوب، گالوانیزه با ضخامت ۸۰ میکرون الزامی است (ASTM B633).
نکات انتخاب و نصب: راهنمایی عملی
برای انتخاب:
- حجم کابل >۵۰۰: سینی مشبک.
- محیط بسته: ترانکینگ. هزینه: سینی مشبک ۲۰-۵۰ هزار تومان بر متر، ترانکینگ ۱۵-۳۰ هزار.
نصب: سینی با ساپورت سینی کابل هر ۲ متر، ترانکینگ با پیچ‌های خودکار.
اشتباه رایج: نادیده گرفتن تهویه در ترانکینگ، که منجر به آتش‌سوزی می‌شود (مطالعه NFPA).
آینده و نوآوری‌ها در سیستم‌های هدایت کابل
با پیشرفت IoT، سینی‌های هوشمند مشبک با سنسور حرارت ظاهر شده‌اند. ترانکینگ‌های مدولار PVC بازیافتی، پایداری را افزایش می‌دهند. در سازه توان آژند، محصولات ما با این روندها همخوانی دارند.
نتیجه‌گیری: انتخاب هوشمند برای پروژه‌های موفق
تفاوت سینی کابل مشبک و ترانکینگ در تعادل بین تهویه و حفاظت است. برای پروژه‌های صنعتی، سینی مشبک برتری دارد؛ برای تجاری، ترانکینگ. در سازه توان آژند، مشاوره رایگان ارائه می‌دهیم. برای سفارش سینی کابل، با ما تماس بگیرید.
سوالات متداول (FAQ) درباره تفاوت سینی کابل مشبک و ترانکینگ
سینی کابل مشبک برای چه پروژه‌هایی مناسب‌تر است؟
سینی کابل مشبک برای پروژه‌های صنعتی با حجم کابل بالا و نیاز به تهویه عالی، مانند کارخانه‌ها و داده‌سنترها، ایده‌آل است. طبق IEC 61537، تحمل بار بالاتری دارد.
تفاوت اصلی ترانکینگ با سینی کابل مشبک در حفاظت چیست؟
ترانکینگ حفاظت بسته و کامل (IP65) در برابر ضربه و رطوبت ارائه می‌دهد، در حالی که سینی مشبک باز است و بیشتر بر تهویه تمرکز دارد (IP20).
آیا سینی کابل مشبک در محیط‌های مرطوب قابل استفاده است؟
بله، با گالوانیزه گرم از تولید کننده سینی کابل گالوانیزه، مقاومت خوردگی تا ۲۰ سال افزایش می‌یابد، اما ممکن است نیاز به پوشش اضافی داشته باشد.
هزینه نصب سینی کابل مشبک و ترانکینگ چقدر تفاوت دارد؟
ترانکینگ معمولاً ۲۰ درصد ارزان‌تر در نصب است، اما سینی مشبک برای مسیرهای طولانی اقتصادی‌تر است، طبق گزارش Legrand.
