در پروژه‌های صنعتی، کابل‌کشی و مدیریت صحیح مسیرهای برق و مخابرات اهمیت ویژه‌ای دارند. استفاده از سینی کابل به عنوان مسیر اصلی عبور کابل‌ها روشی متداول است، اما آنچه اهمیت این سیستم را تکمیل می‌کند ساپورت سینی کابل است. ساپورت‌ها وظیفه تحمل وزن سینی و کابل‌ها را بر عهده دارند و نصب اصولی آن‌ها نه تنها ایمنی سیستم را تضمین می‌کند، بلکه از مشکلاتی همچون افتادگی، آسیب به کابل‌ها و کاهش عمر تجهیزات جلوگیری می‌کند. بنابراین، توجه به اصول نصب ساپورت سینی کابل برای موفقیت یک پروژه صنعتی ضروری است.
اهمیت ساپورت سینی کابل
ساپورت‌ها تنها یک تکیه‌گاه ساده نیستند، بلکه ستون فقرات سیستم کابل‌کشی محسوب می‌شوند. اگر فاصله بین ساپورت‌های سینی کابل رعایت نشود یا نوع نامناسبی انتخاب گردد، کابل‌ها دچار افتادگی و فشار می‌شوند. این موضوع نه تنها تعمیرات و نگهداری را دشوار می‌کند، بلکه احتمال بروز حوادثی مانند اتصال کوتاه یا آتش‌سوزی را نیز افزایش می‌دهد. در مقابل، نصب درست ساپورت‌ها باعث توزیع یکنواخت بار، نظم‌دهی مسیرهای سینی کابل و سهولت دسترسی به کابل‌ها می‌شود. این موضوع در پروژه‌های بزرگ صنعتی که حجم کابل‌کشی زیاد است، اهمیت دوچندانی پیدا می‌کند. برای مثال در صنایع نفت و گاز، خطوط تولید کارخانه‌ها یا نیروگاه‌ها، هرگونه اشتباه در نصب ساپورت می‌تواند هزینه‌های بسیار بالایی را به همراه داشته باشد.
انواع ساپورت سینی کابل

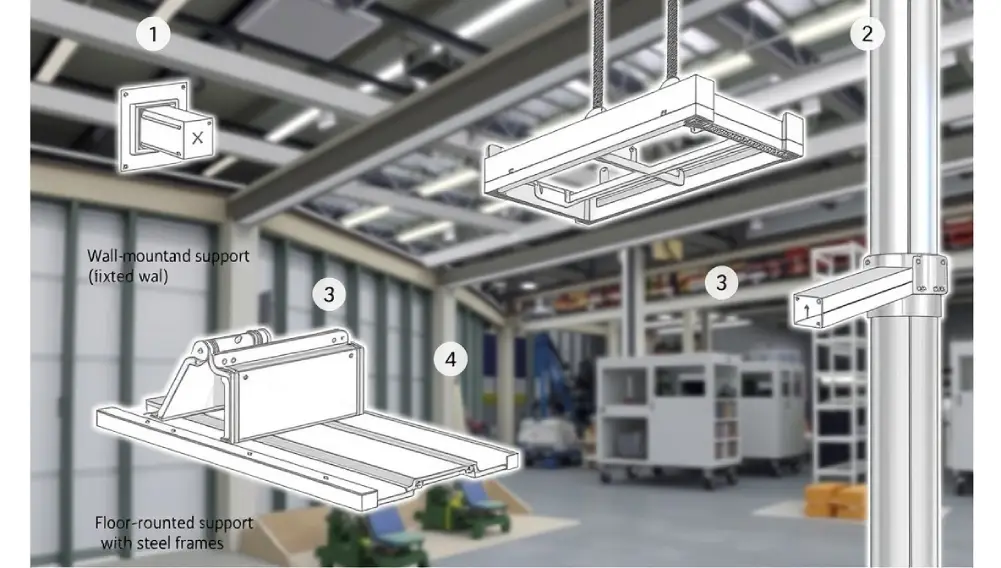

چند مدل متداول ساپورت به عنوان بخشی از تجهیزات جانبی سینی کابل تولید می‌شوند. ساپورت دیواری بیشتر در مسیرهای کوتاه و محدود کاربرد دارد و برای پروژه‌هایی مناسب است که کابل‌ها در کنار دیوار عبور می‌کنند. ساپورت سقفی برای فضاهای بزرگ صنعتی مناسب است که امکان عبور سینی از ارتفاع وجود دارد و معمولاً در سالن‌های تولید یا کارگاه‌های بزرگ نصب می‌شود. ساپورت زمینی زمانی استفاده می‌شود که کابل‌ها سنگین بوده یا مسیر طولانی است و نیاز به استقرار روی زمین وجود دارد. در برخی پروژه‌ها نیز از ساپورت کنسولی یا ترکیبی استفاده می‌شود که بسته به شرایط فضا و نیاز طراحی می‌گردند. انتخاب صحیح نوع ساپورت نقش تعیین‌کننده‌ای در کیفیت و ایمنی پروژه دارد و باید بر اساس بار مورد انتظار، شرایط محیطی و فضای در دسترس انجام شود.
استانداردها و الزامات نصب
-
رعایت فاصله استاندارد بین ساپورت‌ها:
-
برای سینی‌های سبک → حدود ۱/۵ متر
-
برای مسیرهای سنگین → حدود ۱ متر
-
-
اتصالات و لوازم ضروری:
-
استفاده از پیچ و مهره‌های مقاوم در برابر خوردگی
-
به‌کارگیری پوشش‌های ضدزنگ
-
اجرای ارتینگ در موارد موردنیاز
-
-
رعایت استانداردهای بین‌المللی:
-
IEC 61537
-
NEMA VE-2
این استانداردها دستورالعمل‌های مشخصی برای نصب ساپورت‌ها ارائه می‌دهند.
-
-
توجه به شرایط محیطی:
-
در مناطق مرطوب یا ساحلی → ضرورت استفاده از پوشش‌های ضدزنگ و گالوانیزه کردن ساپورت‌ها
-
در محیط‌های خشک و بسته → امکان استفاده از ساپورت‌های ساده‌تر و همچنین بهره‌گیری از جوینت سینی کابل
-
مراحل کلی نصب ساپورت
برای نصب ساپورت ابتدا باید مسیر به دقت بررسی و علامت‌گذاری شود. سپس با توجه به نوع ساپورت، عملیات سوراخ‌کاری، نصب رول بولت یا جوشکاری انجام می‌شود. در نصب ساپورت‌های سقفی معمولاً از میلگردهای رزوه‌دار یا قلاب‌های مقاوم استفاده می‌شود و در ساپورت‌های زمینی، پایه‌های فلزی یا بتنی به کار می‌روند. پس از نصب اولیه، حتماً باید تراز مسیر کنترل گردد تا از افتادگی یا فشار ناخواسته بر کابل‌ها جلوگیری شود. در نهایت سینی روی ساپورت‌ها قرار گرفته و با پیچ و مهره محکم می‌شود. این مراحل ممکن است ساده به نظر برسند اما در عمل نیازمند دقت بسیار بالا هستند. برای مثال اگر حتی یکی از ساپورت‌ها در یک مسیر بلند اندکی خارج از تراز نصب شود، در ادامه کل مسیر دچار انحراف خواهد شد و مشکلات زیادی در کابل‌کشی ایجاد خواهد کرد.
خطاهای رایج در نصب
- رعایت نکردن فاصله مناسب بین ساپورت‌ها: باعث خم شدن یا شکستن سینی کابل می‌شود.
- استفاده از پیچ و مهره نامرغوب یا بی‌کیفیت: خطر شل‌شدن اتصالات را افزایش می‌دهد.
- نصب ساپورت‌ها بدون تراز مناسب: مشکلات زیادی در کابل‌کشی و نظم مسیرها ایجاد می‌کند.
- نادیده گرفتن ظرفیت باربری ساپورت و بارگذاری بیش از حد: می‌تواند منجر به آسیب به کابل‌ها و کاهش ایمنی سیستم شود.
- استفاده از ساپورت کمتر از حد استاندارد به دلیل کمبود زمان یا صرفه‌جویی در هزینه: ممکن است در آینده خسارت‌های مالی و خطرات ایمنی سنگینی ایجاد کند.
انتخاب متریال مناسب

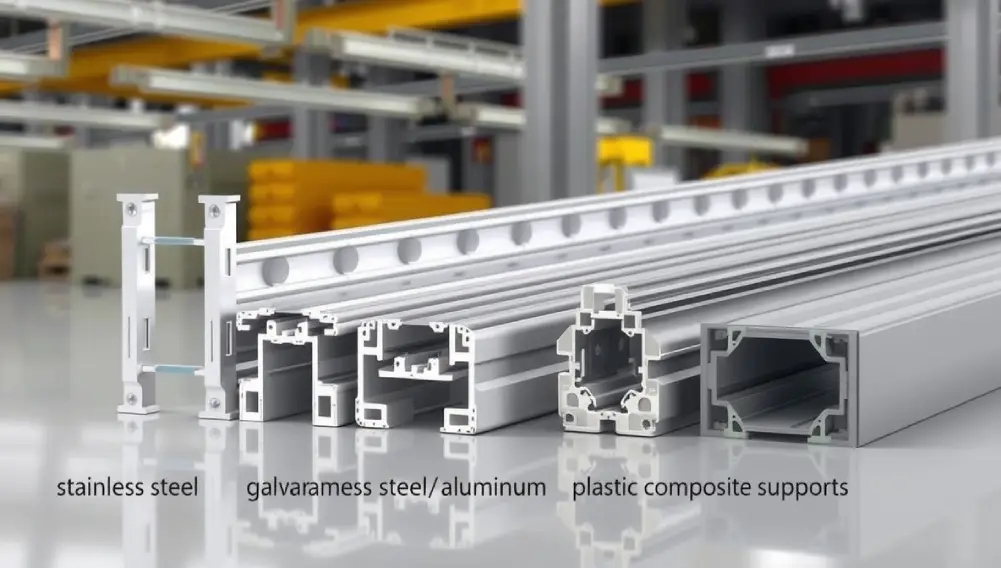

یکی از بخش‌های مهم در نصب ساپورت سینی کابل انتخاب جنس مناسب برای ساپورت‌هاست. ساپورت‌ها می‌توانند از فولاد ساده، فولاد گالوانیزه، استیل ضدزنگ یا حتی آلومینیوم ساخته شوند. انتخاب نوع متریال بستگی به شرایط پروژه دارد. در محیط‌های خورنده مانند کارخانجات شیمیایی یا مناطق ساحلی، بهترین گزینه استفاده از استیل ضدزنگ است. در مقابل، برای محیط‌های عادی و داخلی استفاده از ساپورت‌های گالوانیزه کافی خواهد بود. اگرچه هزینه استیل ضد زنگ بسیار بیشتر است، اما در درازمدت باعث کاهش هزینه‌های تعمیر و نگهداری می‌شود.
نگهداری و بازرسی دوره‌ای
-
بازرسی منظم ساپورت‌ها:
نصب ساپورت پایان کار نیست و باید به‌طور دوره‌ای وضعیت آن‌ها بررسی شود. -
کنترل اتصالات:
پیچ و مهره‌ها باید هر چند وقت یک بار کنترل و در صورت شل شدن سفت شوند. -
برطرف کردن زنگ‌زدگی و خوردگی:
هرگونه زنگ‌زدگی یا خوردگی باید سریع رفع شده و در صورت نیاز ساپورت‌ها تعویض گردند. -
برنامه‌ریزی سرویس دوره‌ای:
در صنایع بزرگ، سرویس دوره‌ای باعث کاهش چشمگیر هزینه‌های تعمیر و خرابی‌های احتمالی می‌شود. -
توجه به ظرفیت باربری ساپورت‌ها:
با افزایش تعداد کابل‌ها در طول زمان، بار وارد بر ساپورت ممکن است بیش از ظرفیت طراحی اولیه شود و نیاز به تقویت یا تعویض ساپورت‌ها به وجود بیاید.
ملاحظات اقتصادی در نصب ساپورت
هزینه‌های مربوط به ساپورت سینی کابل تنها به خرید آن‌ها محدود نمی‌شود، بلکه شامل هزینه نصب، نگهداری و تعمیرات نیز هست. انتخاب ساپورت مناسب از ابتدا می‌تواند در کاهش هزینه‌های آینده نقش زیادی داشته باشد. برای مثال ممکن است ساپورت استیل در ابتدا گران‌تر باشد، اما در طولانی‌مدت هزینه نگهداری کمتر و عمر بیشتر آن باعث صرفه‌جویی شود. همچنین استفاده از ساپورت‌های استاندارد و رعایت اصول نصب باعث کاهش حوادث و توقف‌های ناگهانی در خط تولید می‌شود که این موضوع نیز به کاهش هزینه‌های کلی پروژه کمک می‌کند.
کلام اخر درباره نصب ساپورت سینی کابل
ساپورت سینی کابل بخش جدایی‌ناپذیر از سیستم‌های کابل‌کشی صنعتی است و نصب اصولی آن می‌تواند نقش بسزایی در ایمنی، کارایی و طول عمر تجهیزات داشته باشد. انتخاب نوع مناسب، رعایت استانداردها، استفاده از مصالح باکیفیت و توجه به جزئیات نصب از جمله مواردی است که باید در هر پروژه جدی گرفته شود. با اجرای درست این اصول، علاوه بر افزایش عمر مفید کابل‌ها، بهره برداری از پروژه نیز با اطمینان بیشتری انجام خواهد شد. همچنین با در نظر گرفتن ملاحظات اقتصادی و برنامه‌ریزی برای نگهداری دوره‌ای، می‌توان هزینه‌های پروژه را در درازمدت به میزان قابل توجهی کاهش داد.
