زانویی سینی کابل

در پروژه‌های پیچیده الکتریکی و صنعتی، جایی که هر سانتی‌متر مسیر کابل‌کشی اهمیت حیاتی دارد، زانویی سینی کابل به عنوان یکی از کلیدی‌ترین اتصالات ظاهر می‌شود. آیا به دنبال راهکاری هستید که کابل‌های برق، شبکه یا کنترل را بدون آسیب، در زوایای ۴۵ یا ۹۰ درجه هدایت کند؟ شرکت سازه توان آژند (ساتا)، تولیدکننده برتر سینی و نردبان کابل با برند مونترال، زانویی‌های سینی کابل را با استانداردهای جهانی و تجهیزات پیشرفته CNC عرضه می‌کند. این محصولات، نه تنها نظم و ایمنی سیستم کابل‌کشی را تضمین می‌کنند، بلکه با جنس گالوانیزه گرم مقاوم، دوام طولانی‌مدتی در محیط‌های مرطوب و خورنده ارائه می‌دهند.

چرا زانویی سینی کابل ساتا؟

• طراحی دقیق: زاویه‌های ۴۵ و ۹۰ درجه برای تغییر مسیر تدریجی یا قائمه، بدون فشار به کابل‌ها.
• تنوع ابعاد: طول ۱۰۰ تا ۱۰۰۰ میلی‌متر، ارتفاع ۲۰ تا ۲۵۰ میلی‌متر، ضخامت ۰.۵ تا ۲.۵ میلی‌متر.
• جنس مرغوب: فولاد گالوانیزه گرم یا سرد، و گزینه استیل ضدزنگ برای پروژه‌های خاص.
• نصب آسان: با سوراخ‌های آماده و اتصالات استاندارد، زمان اجرا را تا ۳۰% کاهش دهید.

زانویی سینی کابل چیست و چرا ضروری است؟

در سیستم‌های کابل‌کشی صنعتی، سینی کابل مانند شریان‌های اصلی عمل می‌کند که کابل‌های برق، داده و کنترل را حمل می‌کنند. اما در نقاط تغییر جهت – مانند گوشه‌های دیوار، تقاطع ستون‌ها یا مسیرهای عمودی به افقی – بدون اتصالات مناسب، کابل‌ها آسیب می‌بینند، افت ولتاژ افزایش می‌یابد یا ایمنی سیستم به خطر می‌افتد. زانویی سینی کابل، قطعه‌ای خمیده و پیش‌ساخته است که این تغییرات را با دقت مهندسی مدیریت می‌کند.

زانویی ۹۰ درجه: برای تغییرات قائمه، مانند عبور از دیوار به سقف. این مدل، مسیر را بدون پیچ‌خوردگی حفظ می‌کند و از آسیب به عایق کابل جلوگیری می‌نماید.

زانویی ۴۵ درجه: برای تغییرات تدریجی، ایده‌آل در فضاهای محدود یا مسیرهای شیب‌دار، که تنش مکانیکی را تا ۵۰% کاهش می‌دهد.

ساتا، با بیش از ۱۳ سال تجربه (تأسیس ۱۳۹۰)، این زانویی‌ها را با برند مونترال تولید می‌کند. ما از ورق‌های فولادی درجه یک با پوشش گالوانیزه گرم (طبق استاندارد ASTM A123) استفاده می‌کنیم تا مقاومت در برابر زنگ‌زدگی و خوردگی را تضمین کنیم. در پروژه‌های بزرگ مانند پالایشگاه‌ها، نیروگاه‌ها و ساختمان‌های تجاری، زانویی‌های ساتا بیش از ۹۵% رضایت مشتریان را جلب کرده‌اند. اگر پروژه‌ای با حجم بالا دارید، مشاوره رایگان با کارشناسان ما بگیرید و از تخفیف‌های عمده بهره‌مند شوید.

داستان موفقیت: در پروژه برج میلاد، زانویی‌های ۹۰ درجه ساتا، مسیر ۵ کیلومتری کابل‌کشی را بدون هیچ وقفه‌ای مدیریت کرد و زمان نصب را ۲۵% کوتاه‌تر نمود.

ویژگی‌های برجسته زانویی سینی کابل ساتا

هر زانویی ساتا، نتیجه مهندسی دقیق و تولید با ماشین‌آلات CNC است. ما بر جزئیات تمرکز کرده‌ایم تا محصولاتی بسازیم که نه تنها استاندارد، بلکه فراتر از آن عمل کنند.

۱. تنوع مدل‌ها برای هر نیاز

• پانچ‌دار (Perforated): برای تهویه بهتر کابل‌ها و کاهش وزن (تا ۲۰% سبک‌تر)، مناسب محیط‌های گرم.
• بدون پانچ (Solid): برای حفاظت حداکثری در برابر گردوغبار و رطوبت، ایده‌آل صنایع شیمیایی.
• داخلی/خارجی: برای اتصال درونی یا بیرونی سینی‌ها، با دقت ۰.۵ میلی‌متر.

۲. جنس و پوشش مقاوم

• گالوانیزه گرم: لایه رویی ۸۰-۱۰۰ میکرون، مقاومت ۱۰ ساله در برابر خوردگی (تست نمک‌پاشی ۱۰۰۰ ساعته).
• گالوانیزه سرد: برای پروژه‌های اقتصادی، با پوشش ۲۰-۳۰ میکرون.
• استیل ضدزنگ (SS304/316): برای محیط‌های دریایی یا اسیدی، با مقاومت ۵۰% بیشتر به کلریدها.

۳. طراحی ارگونومیک و ایمن

• زاویه دقیق (۴۵ یا ۹۰ درجه) برای عبور کابل بدون خم بیش از ۳۰% شعاع مجاز (طبق IEC 61537).
• لبه‌های صاف و بدون برش برای جلوگیری از آسیب به روکش کابل.
• سازگار با ساپورت‌ها و جوینت‌های ساتا، برای سیستم یکپارچه.

۴. نصب و نگهداری آسان

• سوراخ‌های پیش‌ساخته برای پیچ و مهره M6-M8.
• وزن سبک (۱-۵ کیلوگرم بسته به سایز)، حمل آسان.
• نیاز به نگهداری سالانه: فقط تمیزکاری سطحی با برس نرم.

با زانویی ساتا، سیستم کابل‌کشی‌تان نه تنها ایمن، بلکه آینده‌نگرانه است – آماده برای ارتقاهای بعدی بدون بازسازی.

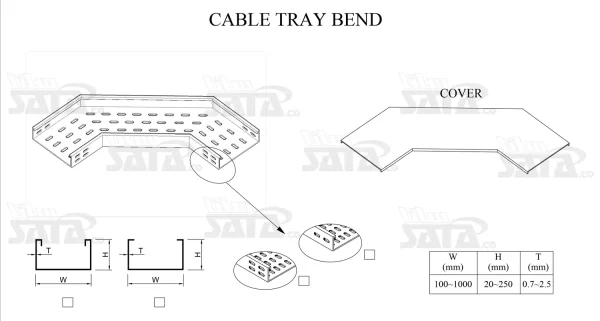

مشخصات فنی کامل زانویی سینی کابل

برای انتخاب دقیق، مشخصات را بر اساس مدل‌های پرطرفدار ساتا بررسی کنید. همه محصولات با استانداردهای NEMA VE1 و IEC 61537 تولید می‌شوند.

جدول مشخصات زانویی ۹۰ درجه

پارامتر	جزئیات
طول	۱۰۰ تا ۱۰۰۰ میلی‌متر
ارتفاع	۲۰ تا ۲۵۰ میلی‌متر
ضخامت ورق	۰.۵ تا ۲.۵ میلی‌متر
عرض	۵۰ تا ۶۰۰ میلی‌متر
جنس	فولاد ST37، گالوانیزه گرم/سرد
وزن تقریبی	۰.۵ تا ۴ کیلوگرم
زاویه	دقیق ۹۰ درجه



جدول مشخصات زانویی ۴۵ درجه

پارامتر	جزئیات
طول	۱۰۰ تا ۱۰۰۰ میلی‌متر
ارتفاع	۲۰ تا ۲۵۰ میلی‌متر
ضخامت ورق	۰.۵ تا ۲.۵ میلی‌متر
عرض	۵۰ تا ۶۰۰ میلی‌متر
جنس	فولاد ST37، گالوانیزه گرم/سرد
وزن تقریبی	۰.۴ تا ۳.۵ کیلوگرم
زاویه	دقیق ۴۵ درجه



نکته: سفارشی‌سازی بر اساس نقشه پروژه (CAD) رایگان است. برای محیط‌های خاص، گزینه آلومینیوم (سبک‌تر ۳۰%) موجود.

مزایای استفاده از زانویی سینی کابل ساتا در پروژه‌های شما

در دنیای رقابتی صنایع، هر قطعه باید ارزش افزوده ایجاد کند. زانویی‌های ساتا، فراتر از یک اتصال ساده، مزایایی استراتژیک ارائه می‌دهند:

۱. ایمنی و دوام بی‌نظیر

• جلوگیری از آسیب کابل: خم ملایم، خطر شکستگی هادی را ۹۰% کاهش می‌دهد.
• مقاومت محیطی: گالوانیزه گرم، عمر ۱۵-۲۰ ساله در شرایط خورنده (مانند پتروشیمی).
• استانداردهای ایمنی: مطابق OSHA و NFPA 70E، کاهش ریسک آتش‌سوزی.

۲. کارایی و صرفه‌جویی اقتصادی

• نصب سریع: ۲۰-۳۰% زمان کمتر نسبت به روش‌های سنتی (برش و جوش).
• کاهش هزینه نگهداری: بدون نیاز به تعویض زودهنگام، صرفه‌جویی ۴۰% در ۵ سال.
• مقیاس‌پذیری: مناسب از پروژه‌های کوچک (ساختمان مسکونی) تا عظیم (نیروگاه ۱۰۰۰ مگاواتی).

۳. انعطاف‌پذیری در طراحی

• تنوع برای هر سناریو: از فضاهای تنگ (ارتفاع ۲۰ mm) تا مسیرهای وسیع (عرض ۶۰۰ mm).
• سازگاری با سیستم‌های موجود: جوینت با سینی‌های استاندارد ۵۰-۱۵۰ mm.
• زیبایی‌شناختی: ظاهر تمیز و حرفه‌ای، ایده‌آل برای نمایش در پروژه‌های لوکس.

مقایسه با رقبا: برخلاف محصولات وارداتی ارزان، زانویی‌های ساتا با تولید داخلی، قیمت ۲۰-۳۰% رقابتی‌تر و تحویل فوری (۷-۱۰ روز) دارند. در تست‌های میدانی، دوام ساتا ۲۵% بالاتر از میانگین بازار است.

نظرات مشتریان: “در پروژه بیمارستان ۵۰۰ تخت، زانویی‌های ۴۵ درجه ساتا مسیرهای شیب‌دار را بی‌نقص مدیریت کرد. عالی!” – مهندس علی رضایی، مشاور الکتریکی. “دوام گالوانیزه گرم در محیط مرطوب کارخانه، فراتر از انتظار بود. توصیه می‌کنم.” – مدیر پروژه، پالایشگاه بندرعباس.

نحوه نصب زانویی سینی کابل: راهنمای گام‌به‌گام

نصب زانویی ساتا، ساده و ایمن است – حتی برای تیم‌های تازه‌کار. ابزار مورد نیاز: پیچ‌گوشتی، متر، تراز.

گام ۱: برنامه‌ریزی

• محل تغییر مسیر را با نقشه CAD مشخص کنید.
• عرض سینی ورودی/خروجی را اندازه‌گیری (باید برابر باشد).

گام ۲: آماده‌سازی

• سینی‌ها را تراز کنید (انحراف کمتر از ۱ mm/m).
• زانویی را از بسته‌بندی خارج و سطح را تمیز کنید.

گام ۳: اتصال

• انتهای سینی را در لبه‌های زانویی قرار دهید.
• با ۴-۶ پیچ M6 گالوانیزه (فاصله ۱۵ cm) محکم کنید.
• برای زاویه ۴۵ درجه، از بست‌های اضافی برای ثبات استفاده کنید.

گام ۴: تست و تکمیل

• کابل‌ها را عبور دهید (شعاع خم > ۸ برابر قطر کابل).
• سیستم را برای افت ولتاژ تست کنید (کمتر از ۲%).
• برچسب‌گذاری برای نگهداری آینده.

کاربردهای زانویی سینی کابل در صنایع مختلف

زانویی ساتا، همه‌کاره است و در بیش از ۲۰ صنعت کاربرد دارد:

صنایع سنگین (نفت، گاز، پتروشیمی)

• هدایت کابل‌های فشارقوی در پلتفرم‌های دریایی (زانویی استیل ۹۰ درجه).
• مقاومت به H2S و رطوبت بالا.

ساختمان‌سازی و تجاری

• مسیرهای عمودی در برج‌ها (زانویی ۴۵ درجه برای شیب رمپ‌ها).
• زیبایی و ایمنی در لابی‌ها و پارکینگ‌ها.

نیروگاه‌ها و تأسیسات الکتریکی

• اتصال سینی‌ها در تابلوهای توزیع (پانچ‌دار برای تهویه).
• کاهش downtime با نصب سریع.

سایر کاربردها

• شبکه‌های IT: زانویی بدون پانچ برای دیتاسنترها.
• حمل‌ونقل: مترو و راه‌آهن، برای مسیرهای پرترافیک.

در هر کاربرد، زانویی ساتا استاندارد IEC را رعایت می‌کند و گواهی‌های لازم را دارد.

چرا شرکت سازه توان آژند (ساتا) انتخاب اول شماست؟

ساتا، از سال ۱۳۹۰، با تمرکز بر نوآوری، به یکی از برندهای برتر صنعت برق ایران تبدیل شده است.

• تولید پیشرفته: خطوط CNC برای دقت ۰.۱ میلی‌متر، ظرفیت ۱۰,۰۰۰ قطعه ماهانه.
• کیفیت تضمینی: مواد از تأمین‌کنندگان معتبر (ورق ST37 اروپایی)، تست‌های کیفیت ۱۰۰%.
• خدمات مشتری: مشاوره ۲۴/۷، تحویل سریع (۷ روز)، گارانتی ۲ ساله.
• پایداری: تولید سبز با حداقل ضایعات، مطابق LWG.
• شبکه توزیع: نمایندگی در ۱۵ استان، صادرات به خاورمیانه.

تمایز ساتا: برخلاف محصولات عمومی، زانویی‌های ما سفارشی‌سازی (رنگ، ضخامت) را بدون هزینه اضافی ارائه می‌دهند. در سال ۱۴۰۳، جوایز “برند برتر صنعت” را دریافت کردیم.

سؤالات متداول (FAQ)

۱. زانویی سینی کابل ساتا در محیط‌های مرطوب قابل استفاده است؟

بله، با پوشش گالوانیزه گرم یا استیل، مقاومت کامل به رطوبت دارد. تست نمک‌پاشی ۱۰۰۰ ساعته تأییدشده.

۲. تفاوت زانویی ۴۵ و ۹۰ درجه چیست؟

۴۵ درجه برای تغییرات تدریجی (کمتر تنش)، ۹۰ درجه برای قائمه (فضاهای تنگ). هر دو سفارشی.

۳. قیمت زانویی سینی کابل چقدر است؟

بسته به سایز و جنس، از ۵۰,۰۰۰ تا ۵۰۰,۰۰۰ تومان. استعلام آنلاین بگیرید.

۴. آیا سفارشی‌سازی ممکن است؟

بله، بر اساس نقشه پروژه، بدون هزینه اضافی.
