تفاوت بین نردبان‌ کابل و سینی‌ کابل

تفاوت بین نردبان‌ کابل و سینی‌ کابل چیست؟

تفاوت اصلی سینی کابل و نردبان کابل در ساختار کف و نحوه پشتیبانی از کابل‌هاست. سینی کابل دارای کف یکپارچه یا مشبک است و سطح اتکای پیوسته‌تری فراهم می‌کند؛ اما نردبان کابل از دو ریل جانبی و پله‌های عرضی تشکیل شده و ساختاری باز دارد. این تفاوت بر تهویه، نحوه مهار کابل، دسترسی و انتخاب نوع کابل اثر می‌گذارد.

نردبان کابل معمولاً برای مسیرهای صنعتی و کابل‌های قدرت با نیاز به تهویه زیاد انتخاب مناسبی است. در مقابل، سینی کابل برای مسیرهایی که کابل‌های کوچک‌تر به تکیه‌گاه پیوسته‌ تر نیاز دارند یا پوشیدگی مسیر اهمیت دارد، کاربرد بیشتری دارد. بااین‌حال، انتخاب نهایی باید بر اساس مشخصات فنی سیستم و شرایط پروژه انجام شود.

مقایسه سینی کابل و نردبان کابل در یک نگاه

معیار مقایسهسینی کابلنردبان کابل
ساختارکف ورقی یکپارچه یا مشبک با لبه‌های جانبیدو ریل جانبی متصل به پله‌های عرضی
نحوه پشتیبانیسطح اتکای پیوسته‌تر برای کابل‌هاتکیه‌گاه در محل پله‌ها
تهویهوابسته به میزان سوراخ‌کاری، درپوش و چیدمان کابلمعمولاً تهویه آزادتر به دلیل ساختار باز
کابل‌های کوچک و انعطاف‌پذیرمعمولاً پشتیبانی مناسب‌ترنیازمند بررسی فاصله پله‌ها و احتمال افتادگی کابل
کابل‌های قدرت سنگینقابل استفاده در مدل دارای ظرفیت مناسبانتخاب رایج در بسیاری از مسیرهای صنعتی
فاصله تکیه‌گاه‌هاتابع مشخصات و جدول بار سازندهتابع مشخصات و جدول بار سازنده؛ برخی مدل‌ها مناسب دهانه‌های بلندترند
تجمع گردوغبار و رطوبتاحتمال تجمع بیشتر، به‌ویژه در کف یکپارچهمعمولاً تجمع کمتر به دلیل کف باز
دسترسی به کابل‌هادسترسی از بالا؛ کف مسیر پوشیده‌تر استدسترسی بازتر برای بازرسی و مهار
پوشیدگی مسیربیشتر، به‌ویژه در نوع کف یکپارچهکمتر؛ کابل‌ها بیشتر در معرض دید هستند
قیمتوابسته به مشخصات محصول و هزینه نصبوابسته به مشخصات محصول و هزینه نصب

نکته اصطلاحی: در برخی منابع، اصطلاح «Cable Tray» نام کلی خانواده سیستم‌های نگهدارنده کابل است و نوع نردبانی را هم شامل می‌شود. در این مقاله، منظور از سینی کابل، نوع ورقیِ مشبک یا کف یکپارچه است.

نردبان کابل چیست؟

نردبان کابل یک سیستم نگهدارنده کابل است که از دو ریل طولی و پله‌های عرضی تشکیل می‌شود. کابل‌ها روی پله‌ها قرار می‌گیرند و در نقاط لازم با بست یا کلمپ مناسب مهار می‌شوند.

ساختار باز این سیستم باعث می‌شود هوا در اطراف کابل‌ها آزادانه‌تر جریان پیدا کند. همچنین، دسترسی به کابل‌ها برای بازرسی، تعمیر یا توسعه مسیر آسان‌تر است.

مزایای نردبان کابل

  • تهویه مناسب: ساختار باز به دفع گرمای کابل‌ها کمک می‌کند.
  • امکان پشتیبانی از بارهای سنگین: در صورت انتخاب مدل متناسب با بار و دهانه نصب.
  • دسترسی آسان‌تر: فضای باز بین پله‌ها، بازرسی و نصب برخی بست‌ها را ساده‌تر می‌کند.
  • تجمع کمتر آلودگی روی کف مسیر: آب و گردوغبار نسبت به سطح یکپارچه، فضای کمتری برای جمع‌شدن دارند.
  • امکان اجرای مسیرهای متنوع: با زانویی افقی و عمودی، سه‌راهی، چهارراهی و تبدیل‌های سازگار.

محدودیت‌های نردبان کابل

کابل‌ها در نردبان فقط در محل پله‌ها تکیه‌گاه دارند؛ بنابراین، برای کابل‌های نازک، انعطاف‌پذیر یا حساس باید فاصله پله‌ها و دستورالعمل سازنده کابل بررسی شود.

همچنین، ساختار باز نردبان به معنای حفاظت کامل کابل در برابر ضربه، تابش خورشید یا عوامل محیطی نیست. در صورت نیاز باید از کابل مناسب محیط، درپوش یا حفاظت تکمیلی استفاده کرد.

سینی کابل چیست؟

سینی کابل مسیری برای نگهداری و هدایت کابل‌هاست که معمولاً کف ورقی و لبه‌های جانبی دارد. کف آن می‌تواند یکپارچه یا سوراخ‌ دار باشد.

وجود کف، سطح اتکای پیوسته‌تری ایجاد می‌کند و برای کابل‌هایی که نباید بین تکیه‌گاه‌ها افتادگی زیادی داشته باشند، مزیت دارد.

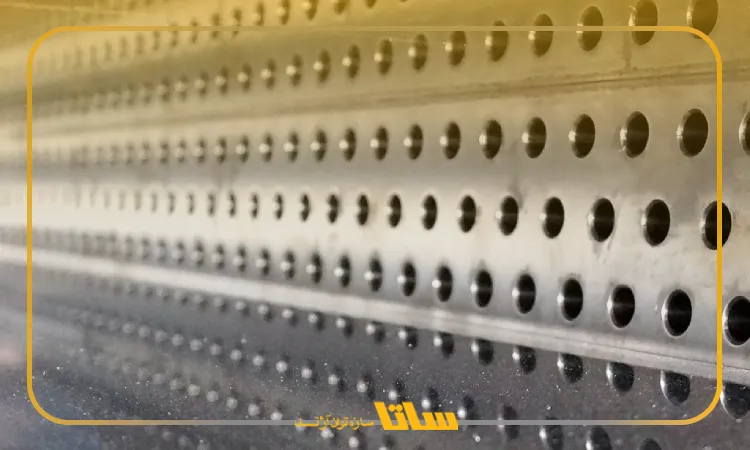

سینی کابل مشبک

سینی مشبک یا پانچ‌ شده دارای سوراخ‌ هایی در کف و گاهی دیواره‌ هاست. این سوراخ‌ها بسته به طراحی محصول می‌توانند به تهویه، تخلیه آب و نصب بست‌ها کمک کنند.

بااین‌حال، وجود سوراخ به‌تنهایی تضمین نمی‌کند که در هر وضعیت نصب، آب به‌طور کامل تخلیه شود یا تهویه برای هر میزان بار الکتریکی کافی باشد.

سینی کابل کف یکپارچه

این نوع سینی، سطح اتکای پیوسته‌تری دارد و کابل‌ها را از سمت پایین پوشیده‌تر نگه می‌دارد. در مقابل، گردش هوا محدودتر است و احتمال تجمع گردوغبار یا رطوبت باید در طراحی بررسی شود.

مزایای سینی کابل

  • پشتیبانی مناسب‌تر از کابل‌های کوچک‌تر و انعطاف‌پذیر.
  • پوشیدگی بیشتر کابل‌ها از سمت پایین.
  • امکان مرتب‌سازی مسیر در فضاهای تأسیساتی و نمایان.
  • قابلیت استفاده از جداکننده و درپوش سازگار، در صورت نیاز و مجازبودن کاربرد.
  • امکان استفاده برای کابل‌های قدرت، کنترل و ارتباطی با رعایت ظرفیت باربری و الزامات نصب.

محدودیت‌های سینی کابل

بسته به نوع کف و درپوش، تهویه سینی ممکن است از نردبان کمتر باشد. همچنین، در مدل‌های کف یکپارچه باید موضوع تجمع آلودگی و رطوبت جدی‌تر بررسی شود.

سینی کابل نیز محفظه‌ای کاملاً بسته یا آب‌بند نیست و نباید آن را جایگزین حفاظت موردنیاز خود کابل دانست.

مهم‌ترین تفاوت‌های سینی کابل و نردبان کابل

۱. ظرفیت باربری و فاصله تکیه‌گاه‌ها

نردبان کابل در بسیاری از پروژه‌های صنعتی برای کابل‌های قدرت سنگین و دهانه‌های بلند استفاده می‌شود؛ اما این موضوع به معنای برتری همه نردبان‌ها بر همه سینی‌ها نیست.

ظرفیت واقعی هر سیستم به عوامل زیر وابسته است:

  • جنس و ضخامت اجزا؛
  • شکل و ارتفاع ریل‌های جانبی؛
  • عرض مسیر؛
  • طراحی پله‌ها یا کف؛
  • فاصله تکیه‌گاه‌ها؛
  • محل و نوع اتصالات؛
  • حد مجاز خیز و نتایج آزمون سازنده.

برای مقایسه باربری، جدول بار مجاز سازنده ملاک است، نه صرفاً نام محصول یا ضخامت ورق.

۲. تهویه و ظرفیت جریان‌دهی کابل

ساختار باز نردبان معمولاً گردش هوای بهتری فراهم می‌کند. این ویژگی در مسیرهای کابل قدرت اهمیت دارد؛ زیرا دمای کابل بر ظرفیت جریان‌دهی آن اثر می‌گذارد.

بااین‌حال، انتخاب نردبان به‌ تنهایی مانع گرم‌شدن بیش از حد کابل نمی‌شود. دمای محیط، تعداد کابل‌ ها، فاصله آن‌ها، گروه‌بندی و وجود درپوش نیز باید در محاسبات لحاظ شوند.

۳. نحوه پشتیبانی و مهار کابل‌ها

سینی، سطح اتکای پیوسته‌تری دارد؛ درحالی‌ که کابل‌ها روی نردبان بین پله‌ ها بدون تکیه‌ گاه مستقیم قرار می‌گیرند. برای کابل‌های حساس، این فاصله باید با الزامات کابل سازگار باشد.

در مسیرهای عمودی یا کابل‌ های قدرتی که مهار مکانیکی ویژه می‌خواهند، انتخاب بست و کلمپ مناسب ضروری است. بست پلاستیکی معمولی جایگزین کلمپ طراحی‌شده برای تحمل نیروهای اتصال کوتاه نیست.

۴. حفاظت در برابر عوامل محیطی

هیچ‌یک از این دو سیستم، به‌تنهایی حفاظت کامل در برابر باران، مواد خورنده، آتش یا ضربه شدید فراهم نمی‌کنند.

در محیط بیرونی باید علاوه بر نوع مسیر، موارد زیر بررسی شوند:

  • مقاومت کابل در برابر تابش فرابنفش و رطوبت؛
  • جنس و پوشش ضدخوردگی سینی یا نردبان؛
  • نیاز به درپوش و نحوه مهار آن؛
  • بارهای محیطی مانند باد، برف و یخ.

درپوش می‌تواند مواجهه مستقیم کابل با بعضی عوامل را کاهش دهد، اما لزوماً مسیر را آب‌بند یا مقاوم در برابر حریق نمی‌کند.

۵. تداخل الکترومغناطیسی

این ادعا که «سینی کابل تداخل الکترومغناطیسی را کاهش می‌دهد» نیازمند شرط و توضیح است. عملکرد حفاظتی به جنس سینی، میزان بازبودن کف، درپوش، پیوستگی الکتریکی اتصالات و طراحی هم‌بندی بستگی دارد.

برای مثال، یک سیستم فولادی کف یکپارچه با درپوش و اتصالات مناسب می‌تواند در شرایط طراحی‌شده به کاهش تداخل کمک کند؛ اما سینی مشبک معمولی نباید به‌عنوان شیلد تضمین‌شده در نظر گرفته شود.

برای حفاظت از سیگنال‌های حساس، جداسازی مسیر قدرت و داده، انتخاب کابل مناسب و اجرای صحیح شیلد و هم‌بندی اهمیت بیشتری دارند.

۶. ظاهر و دسترسی

سینی کابل، به‌ویژه نوع کف یکپارچه، کابل‌ها را از سمت پایین کمتر در معرض دید قرار می‌دهد. این ویژگی می‌تواند در فضاهای بدون سقف کاذب اهمیت داشته باشد.

در مقابل، ساختار باز نردبان دسترسی و مشاهده کابل‌ها را آسان‌تر می‌کند. انتخاب بین پوشیدگی بیشتر و دسترسی بازتر، به اولویت پروژه بستگی دارد.

سینی کابل بهتر است یا نردبان کابل؟

هیچ‌کدام برای همه پروژه‌ها بهترین گزینه نیستند. برای انتخاب اولیه می‌توان از راهنمای زیر استفاده کرد:

شرایط پروژهگزینه‌ای که معمولاً ارزش بررسی بیشتری دارد
تعداد زیاد کابل قدرت با نیاز به تهویه بالانردبان کابل
کابل‌های کوچک و نیازمند سطح اتکای پیوسته‌ترسینی کابل
دهانه بلند بین تکیه‌گاه‌هامحصول دارای تأیید ظرفیت برای دهانه موردنظر؛ اغلب نردبان‌های طراحی‌شده برای این کاربرد
اهمیت پوشیدگی کابل‌ها از سمت پایینسینی کف یکپارچه
نیاز به دسترسی باز برای مهار و بازرسینردبان کابل
مدارهای حساس به تداخلطراحی اختصاصی مسیر، جداسازی و حفاظت الکترومغناطیسی
محیط مرطوب یا خورندهانتخاب جنس و پوشش مناسب، مستقل از سینی یا نردبانی‌بودن سیستم

گاهی بهترین راهکار، استفاده ترکیبی است؛ برای مثال، نردبان برای مسیر اصلی کابل‌های قدرت و سینی مستقل برای کابل‌های کنترل یا ارتباطی.

تفاوت قیمت سینی کابل و نردبان کابل

نمی‌توان بدون مشخصات فنی گفت کدام گزینه ارزان‌تر است. قیمت به جنس، پوشش، ابعاد، ظرفیت باربری، اتصالات و مقدار سفارش وابسته است.

برای مقایسه اقتصادی باید هزینه کل اجرا را در نظر گرفت:

  • قیمت شاخه‌های اصلی و اتصالات؛
  • تعداد ساپورت‌ها و تکیه‌گاه‌ها؛
  • هزینه بست، کلمپ و درپوش؛
  • دستمزد نصب؛
  • هزینه نگهداری و توسعه آینده.

ممکن است محصولی در هر متر ارزان‌تر باشد، اما به دلیل نیاز به تکیه‌گاه یا متعلقات بیشتر، هزینه نهایی بالاتری ایجاد کند.

پرسش‌های متداول

آیا سینی کابل فقط برای کابل‌های سبک مناسب است؟

خیر. سینی کابل با طراحی و ظرفیت باربری مناسب می‌تواند کابل‌های قدرت سنگین را نیز پشتیبانی کند. وزن کابل‌ها و فاصله تکیه‌گاه‌ها باید با مشخصات سازنده مطابقت داشته باشند.

آیا کابل شبکه را می‌توان روی نردبان کابل نصب کرد؟

در صورت مجازبودن روش نصب و رعایت الزامات کابل، بله. فاصله پله‌ ها، شعاع خمش، مهار و جلوگیری از افتادگی یا فشار موضعی باید بررسی شوند.

آیا می‌توان لوله‌ ها را روی سینی یا نردبان کابل قرار داد؟

نباید این کار را یک کاربرد عمومی و مجاز فرض کرد. تکیه‌ گاه لوله باید مطابق ضوابط تأسیساتی و محاسبات مکانیکی طراحی شود. استفاده مشترک تنها در صورت مجاز بودن و تأیید طراحی قابل بررسی است.

طول استاندارد سینی و نردبان کابل چقدر است؟

طول شاخه‌ ها به سازنده و مشخصات سفارش بستگی دارد؛ برای مثال، شاخه‌ های ۳ متری و در برخی محصولات ۶ متری عرضه می‌ شوند. طول شاخه با فاصله مجاز بین تکیه‌گاه‌ها یکسان نیست.

جمع‌ بندی

تفاوت سینی کابل و نردبان کابل تنها در ظاهر نیست؛ ساختار کف بر پشتیبانی، تهویه، مهار و دسترسی به کابل‌ ها اثر می‌ گذارد. نردبان معمولاً برای مسیرهای صنعتی با نیاز به تهویه و دسترسی باز مناسب است، درحالی‌ که سینی برای پشتیبانی پیوسته‌تر و پوشیدگی بیشتر کابل‌ ها مزیت دارد.

انتخاب نهایی باید با بررسی نوع کابل، وزن مسیر، فاصله ساپورت‌ ها، شرایط محیطی و جدول باربری سازنده انجام شود.
