انتخاب سایز مناسب سینی کابل یکی از مراحل مهم در طراحی و اجرای سیستم های برق صنعتی، ساختمانی و تاسیساتی است. اگر ابعاد سینی متناسب با تعداد و قطر کابل ها انتخاب نشود، ممکن است مشکلاتی مانند افزایش دمای کابل، کاهش ظرفیت جریان دهی، آسیب به روکش و افزایش هزینه های اجرایی به وجود بیاید. محاسبه ظرفیت سینی کابل با در نظر گرفتن قطر خارجی کابل ها، عرض و ارتفاع سینی، میزان پرشدگی، وزن کابل ها و شرایط محیطی انجام می شود.
از طرفی، انتخاب سینی بزرگ تر از نیاز نیز می تواند هزینه خرید تجهیزات و نصب را افزایش دهد. به همین دلیل، آشنایی با فرمول محاسبه سایز سینی کابل و روش تعیین ظرفیت آن، به مهندسان و مجریان کمک می کند تا مسیر کابل کشی را با دقت و متناسب با نیاز پروژه طراحی کنند.
بررسی عوامل موثر بر محاسبه سایز سینی کابل
محاسبه سایز سینی کابل تنها بر اساس تعداد کابل های مورد استفاده انجام نمی شود، بلکه مجموعه ای از عوامل فنی و اجرایی در تعیین ابعاد نهایی آن نقش دارند. مهم ترین عامل، قطر خارجی کابل ها است؛ زیرا فضای اشغال شده توسط هر کابل به ابعاد بیرونی آن وابسته است و سطح مقطع هادی به تنهایی معیار مناسبی برای تعیین ظرفیت سینی نیست. علاوه بر این، عرض داخلی سینی مشخص می کند چه تعداد کابل می توانند در کنار یکدیگر قرار بگیرند و ارتفاع لبه سینی نیز بر امکان چیدمان و ظرفیت هندسی آن تاثیر می گذارد.
نوع کابل، میزان جریان عبوری، شرایط تهویه، دمای محیط، نحوه نصب، وزن کل کابل ها و نیاز به توسعه در آینده نیز باید در محاسبات لحاظ شوند. در نتیجه، پیش از انتخاب سینی لازم است مشخصات تمام کابل های مسیر جمع آوری شود تا ابعاد انتخاب شده با شرایط واقعی پروژه مطابقت داشته باشد.
فرمول اصلی محاسبه ظرفیت سینی کابل
برای برآورد اولیه ظرفیت سینی کابل می توان از رابطه میان فضای اشغال شده توسط کابل ها و فضای قابل استفاده سینی بهره گرفت. در این روش، ابتدا سطح مقطع هندسی کابل های گرد محاسبه می شود و سپس مجموع آن ها با سطح مقطع قابل استفاده سینی مقایسه می شود. فرمول مساحت مقطع هر کابل گرد به صورت زیر است:
مساحت کابل = ۳٫۱۴ × (قطر خارجی ÷ ۲)²
برای محاسبه مجموع فضای اشغال شده، مساحت هر کابل در تعداد آن ضرب می شود. سپس این مقدار با سطح مقطع مجاز برای چیدمان کابل ها مقایسه می شود. به عنوان یک برآورد ساده، می توان از رابطه زیر استفاده کرد:
تعداد تقریبی کابل = سطح مقطع قابل استفاده سینی ÷ مساحت مقطع یک کابل
البته این فرمول یک تخمین هندسی است و تعداد واقعی کابل ها به شکل چیدمان، فضای خالی میان کابل ها، نحوه دفع حرارت و ضوابط استاندارد مربوط به نوع سینی و کابل بستگی دارد. بنابراین نمی توان نتیجه این تقسیم را به عنوان ظرفیت قطعی یا مجاز سینی در نظر گرفت.

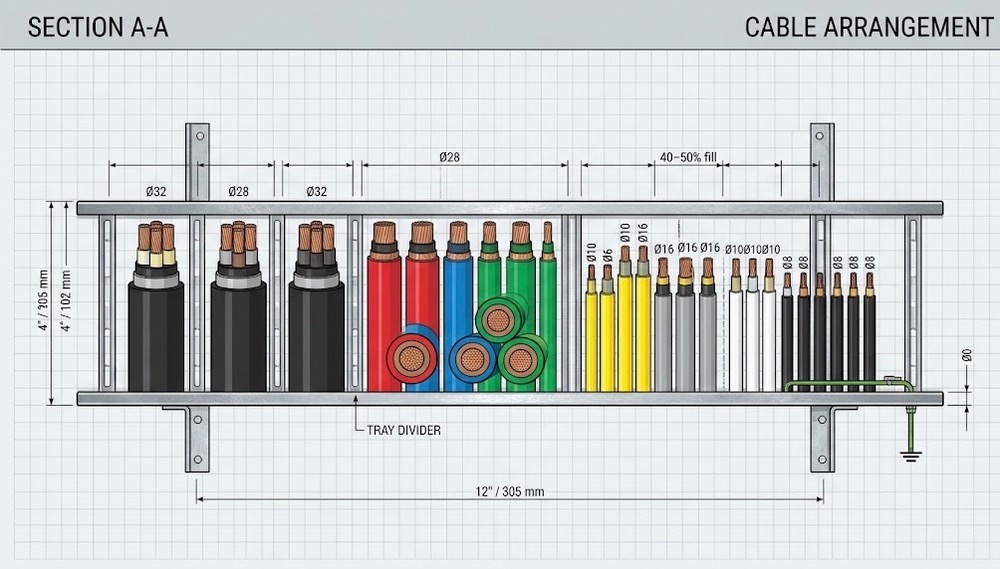

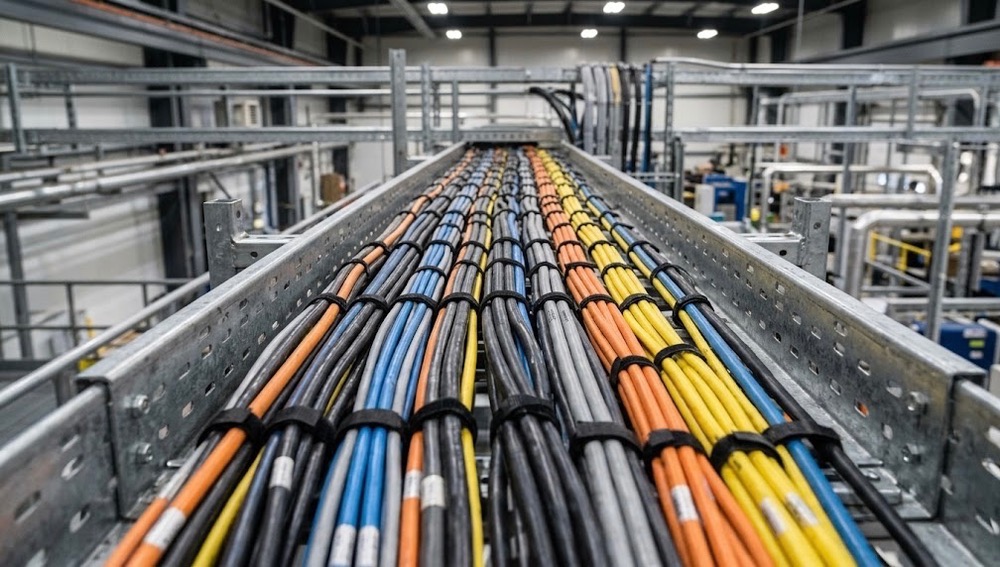

روش محاسبه عرض سینی کابل بر اساس تعداد و قطر کابل ها
یکی از روش های کاربردی برای تعیین سایز سینی کابل، محاسبه مجموع قطر خارجی کابل هایی است که قرار است در یک ردیف داخل سینی قرار بگیرند. در این روش، ابتدا قطر خارجی هر کابل مشخص می شود و سپس مجموع قطر کابل ها با در نظر گرفتن فاصله های مورد نیاز بین آن ها محاسبه می شود. رابطه کلی برای کابل های هم قطر به صورت زیر است:
عرض مورد نیاز = تعداد کابل × قطر خارجی هر کابل + مجموع فاصله های بین کابل ها
برای مثال، اگر قرار باشد ۱۲ کابل با قطر خارجی ۲۰ میلی متر در یک ردیف نصب شوند، مجموع عرض اشغال شده توسط خود کابل ها برابر با ۲۴۰ میلی متر خواهد بود. در صورتی که برای هر فاصله بین کابل ها ۵ میلی متر در نظر گرفته شود، ۱۱ فاصله به مجموع ۵۵ میلی متر نیاز خواهد بود و عرض مورد نیاز به ۲۹۵ میلی متر می رسد. در چنین شرایطی، باید عرض داخلی واقعی سینی و همچنین فضای لازم برای نصب، تهویه و توسعه آینده بررسی شود. انتخاب عرض نهایی نباید صرفا بر اساس مجموع قطرها باشد، زیرا ممکن است محدودیت های حرارتی یا اجرایی، استفاده از تمام عرض داخلی را امکان پذیر نکند.
تاثیر درصد پرشدگی در انتخاب ابعاد سینی کابل
درصد پرشدگی یکی از معیارهای مهم در طراحی مسیر کابل کشی است که نشان می دهد چه مقدار از فضای مجاز سینی توسط کابل ها اشغال شده است. با این حال، درصد پرشدگی در همه استانداردها و برای تمام انواع سینی کابل به یک شکل تعریف نمی شود و باید با توجه به نوع کابل، نحوه نصب و ضوابط پروژه تعیین شود. برای نمونه، اگر در یک طراحی اولیه، ۴۰ درصد از سطح مقطع مجاز برای چیدمان کابل ها در نظر گرفته شود، مجموع سطح مقطع کابل ها نباید از این مقدار تجاوز کند. اما این موضوع به معنی مجاز بودن ۴۰ درصد پرشدگی برای تمام پروژه ها نیست.
کابل های قدرت، به ویژه در جریان های بالا، ممکن است به فاصله گذاری بیشتری نیاز داشته باشند و ظرفیت حرارتی آن ها باید جداگانه بررسی شود. همچنین، در سینی های نردبانی، سینی های مشبک و سینی های کف بسته، شرایط دفع حرارت متفاوت است. به همین دلیل، درصد پرشدگی باید در کنار بررسی جریان دهی، دمای محیط و شرایط تهویه مورد استفاده قرار گیرد.
مثال عملی محاسبه سایز سینی کابل
فرض کنید در یک پروژه صنعتی، قرار است ۲۰ کابل با قطر خارجی ۲۵ میلی متر در یک مسیر افقی و به صورت تک لایه نصب شوند. برای محاسبه اولیه، مجموع عرض اشغال شده توسط کابل ها برابر با ۲۰ ضربدر ۲۵، یعنی ۵۰۰ میلی متر خواهد بود. از آنجا که قرارگیری کابل ها بدون فاصله ممکن است محدودیت هایی در تهویه و اجرای کابل کشی ایجاد کند، باید فاصله گذاری متناسب با مشخصات کابل ها نیز در نظر گرفته شود.
اگر برای هر یک از ۱۹ فاصله بین کابل ها، ۵ میلی متر در نظر گرفته شود، مجموع عرض مورد نیاز به ۵۹۵ میلی متر می رسد. بنابراین، سینی انتخابی باید عرض داخلی کافی برای این چیدمان داشته باشد. در مرحله بعد، باید وزن کابل ها، ظرفیت باربری سینی و ساپورت ها، شعاع خم مجاز و امکان توسعه مسیر بررسی شود. همچنین لازم است جریان عبوری و دمای کار کابل ها محاسبه شود تا مشخص شود نصب ۲۰ کابل در این آرایش از نظر حرارتی نیز قابل قبول است.
این مثال صرفا یک محاسبه هندسی اولیه است و انتخاب نهایی باید با الزامات طراحی پروژه مطابقت داشته باشد.
نقش قطر خارجی و نوع کابل در ظرفیت سینی
قطر خارجی کابل یکی از مهم ترین اطلاعاتی است که باید از مشخصات فنی محصول استخراج شود. کابل هایی که سطح مقطع هادی یکسان دارند، ممکن است به دلیل تفاوت در نوع عایق، ضخامت روکش، ساختار زره و شرایط تولید، قطر بیرونی متفاوتی داشته باشند. بنابراین استفاده از سطح مقطع هادی برای محاسبه فضای اشغال شده کابل، موجب خطا در تعیین ظرفیت سینی خواهد شد. از طرف دیگر، نوع کابل نیز در نحوه چیدمان و فاصله گذاری اهمیت دارد.
کابل های قدرت به دلیل عبور جریان و تولید حرارت، ممکن است به شرایط نصب متفاوتی نسبت به کابل های کنترل و ابزار دقیق نیاز داشته باشند. کابل های شبکه و مخابرات نیز باید با توجه به حساسیت آن ها به تداخل الکترومغناطیسی و الزامات سازنده نصب شوند. در مسیرهایی که چند نوع کابل وجود دارد، لازم است علاوه بر ظرفیت فیزیکی سینی، جداسازی مناسب و الزامات مربوط به سازگاری الکترومغناطیسی نیز در طراحی لحاظ شود.

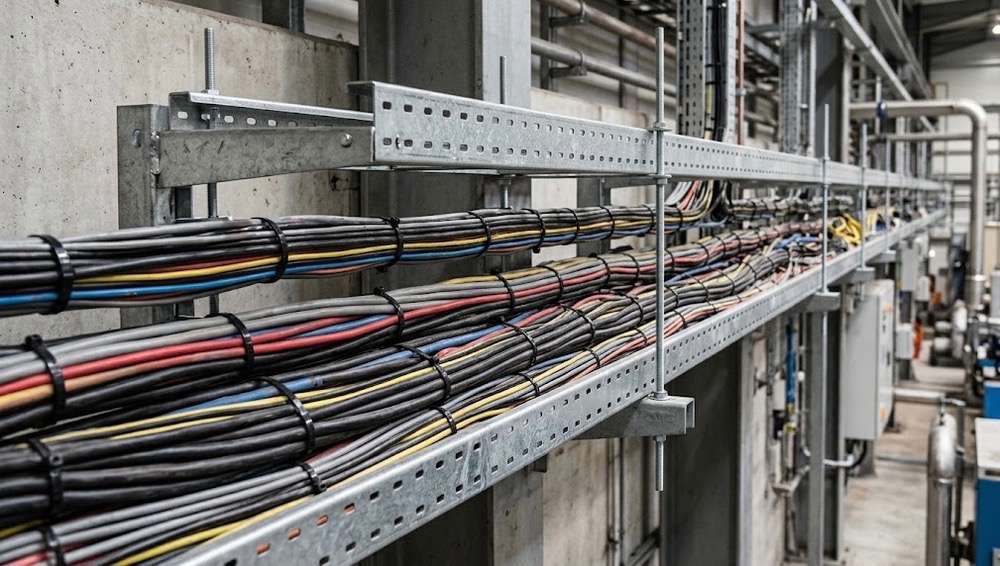

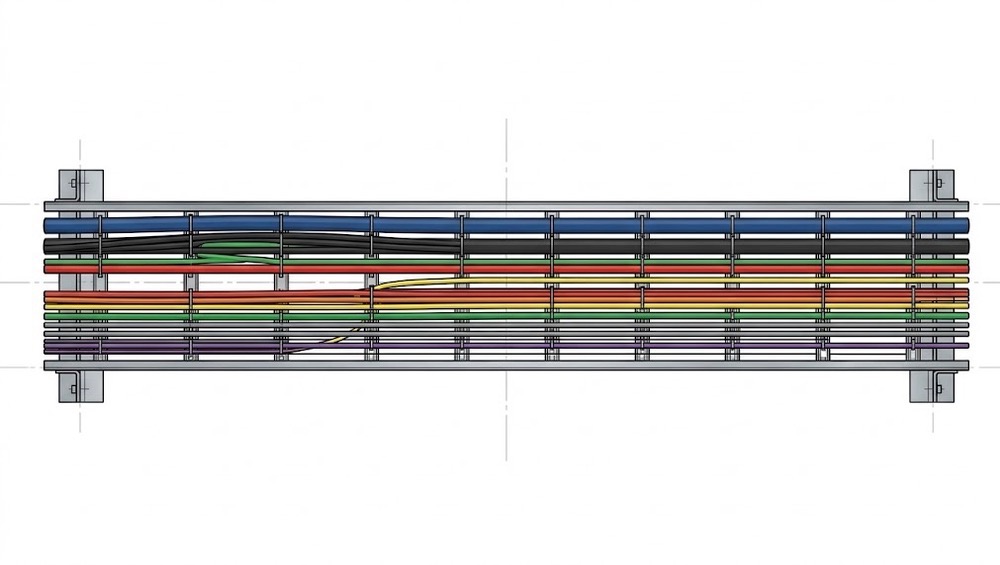

بررسی ارتفاع سینی و امکان چیدمان چند لایه
ارتفاع لبه سینی کابل بر نحوه قرارگیری کابل ها و محدودیت های اجرایی تاثیر می گذارد، اما افزایش ارتفاع به تنهایی به معنی افزایش متناسب ظرفیت مجاز نیست. در برخی پروژه ها امکان قرارگیری کابل ها در چند لایه وجود دارد، ولی این موضوع باید با توجه به قطر کابل ها، نوع سینی، شرایط تهویه و ضوابط حرارتی بررسی شود.
برای کابل های قدرت با جریان بالا، چیدمان تک لایه در بسیاری از شرایط می تواند به دفع بهتر حرارت کمک کند. در مقابل، برای بعضی از کابل های کنترل یا مسیرهایی با بار حرارتی پایین، چیدمان چند لایه ممکن است با رعایت محدودیت های مربوط امکان پذیر باشد. در طراحی چند لایه، علاوه بر فضای هندسی، باید وزن هر لایه، نحوه مهار کابل ها، دسترسی برای تعمیرات و احتمال افزایش دما بررسی شود. همچنین شعاع خم مجاز کابل ها در محل تغییر مسیر باید رعایت شود تا از آسیب به هادی و عایق جلوگیری شود.
محاسبه وزن کابل ها و ظرفیت باربری سینی
یکی از نکاتی که گاهی در محاسبه سایز سینی کابل نادیده گرفته می شود، وزن مجموعه کابل های نصب شده است. حتی اگر کابل ها از نظر ابعاد در سینی جای بگیرند، ممکن است وزن کلی آن ها از ظرفیت مجاز سینی یا ساپورت ها بیشتر باشد. برای محاسبه وزن کل، وزن واحد طول هر کابل از اطلاعات سازنده استخراج و در تعداد کابل ها و طول مسیر ضرب می شود. سپس وزن اتصالات، تجهیزات جانبی و سایر بارهای وارد بر سینی نیز در صورت لزوم لحاظ می شود.
ظرفیت باربری سینی باید با توجه به فاصله بین ساپورت ها، شرایط نصب، نوع متریال و مشخصات مکانیکی محصول انتخاب شود. افزایش فاصله ساپورت ها بدون بررسی ظرفیت بار می تواند باعث خمش بیش از حد، تغییر شکل یا آسیب به اتصالات شود. به همین دلیل، محاسبه ظرفیت سینی کابل باید هم از نظر فضای قابل استفاده و هم از نظر مقاومت مکانیکی انجام شود.
استانداردهای موثر در طراحی و انتخاب سینی کابل
در طراحی سیستم های سینی کابل، استفاده از استانداردهای مرتبط با نوع تاسیسات و شرایط بهره برداری اهمیت زیادی دارد. استاندارد IEC 61537 الزامات مربوط به سیستم های سینی و نردبان کابل را از نظر ویژگی های مکانیکی، آزمون ها، ظرفیت باربری و شرایط عملکرد بررسی می کند. در پروژه هایی که بر اساس مقررات برق آمریکای شمالی طراحی می شوند، ماده 392 استاندارد NEC به نصب و استفاده از سینی کابل می پردازد و الزامات آن با توجه به نوع کابل و آرایش نصب متفاوت است.
همچنین استاندارد NEMA VE 1 به مشخصات ساخت و عملکرد سینی های کابل فلزی مربوط می شود. باید توجه داشت که هیچ یک از این استانداردها را نمی توان بدون در نظر گرفتن دامنه کاربرد و الزامات محلی، به یک درصد پرشدگی یکسان برای تمام پروژه ها تعمیم داد. در نتیجه، مهندسان باید نسخه قابل اعمال استانداردها، مشخصات فنی کابل و دستورالعمل های اجرایی پروژه را مبنای طراحی قرار دهند.
اشتباهات رایج در محاسبه سایز سینی کابل
از اشتباهات رایج در انتخاب سینی کابل، محاسبه ظرفیت صرفا بر اساس عرض اسمی سینی و نادیده گرفتن عرض داخلی واقعی آن است. ضخامت ورق، شکل لبه ها و اتصالات می توانند فضای قابل استفاده را کاهش دهند. استفاده از سطح مقطع هادی به جای قطر خارجی کابل، نادیده گرفتن فاصله های بین کابل ها و فرض کردن تمام فضای هندسی سینی به عنوان فضای مجاز نیز از خطاهای دیگر هستند.
انتخاب سینی بدون بررسی دمای محیط، جریان عبوری، وزن کابل ها و فاصله ساپورت ها می تواند موجب بروز مشکلات در زمان بهره برداری شود. برخی از پروژه ها نیز بدون در نظر گرفتن نیازهای توسعه آینده طراحی می شوند و پس از اضافه شدن تجهیزات جدید، با کمبود فضای کابل کشی مواجه می شوند. برای پیشگیری از این مشکلات، باید اطلاعات کابل ها به صورت دقیق جمع آوری شود و محاسبات هندسی، حرارتی و مکانیکی به صورت جداگانه و هماهنگ انجام شوند.
نحوه انتخاب سایز نهایی سینی کابل
پس از تعیین تعداد کابل ها، قطر خارجی، نحوه چیدمان و فضای مورد نیاز، باید سایز مناسب از میان ابعاد استاندارد تولید شده انتخاب شود. در این مرحله، لازم است فضای کافی برای اجرای صحیح کابل ها، رعایت شعاع خم، نصب اتصالات و دسترسی برای تعمیرات در نظر گرفته شود. همچنین، ظرفیت باربری سینی و ساپورت ها باید با وزن واقعی کابل ها تناسب داشته باشد. در پروژه هایی که احتمال اضافه شدن کابل های جدید وجود دارد، می توان ظرفیت توسعه را از ابتدای طراحی پیش بینی کرد تا در آینده نیازی به تغییر کامل مسیر نباشد.
البته رزرو فضای آینده نباید باعث شود که محدودیت های حرارتی یا مکانیکی نادیده گرفته شوند. انتخاب نهایی باید براساس محاسبات واقعی و ضوابط قابل اعمال پروژه انجام شود، نه صرفا بر اساس یک جدول ظرفیت عمومی یا یک درصد پرشدگی ثابت.
جمع بندی
محاسبه سایز سینی کابل بر اساس تعداد و قطر خارجی کابل ها، یکی از مراحل اصلی در طراحی اصولی سیستم های کابل کشی است. برای تعیین ابعاد مناسب، باید علاوه بر مجموع قطر کابل ها و عرض داخلی سینی، عواملی مانند نحوه چیدمان، درصد پرشدگی مجاز، شرایط تهویه، دمای محیط، وزن کابل ها، ظرفیت باربری و امکان توسعه آینده نیز بررسی شوند. فرمول های هندسی می توانند برای برآورد اولیه مورد استفاده قرار بگیرند، اما به تنهایی معیار کافی برای تایید ظرفیت نهایی سینی نیستند.
رعایت استانداردهای مرتبط و استفاده از اطلاعات واقعی سازنده کابل و سینی، احتمال بروز مشکلات اجرایی و بهره برداری را کاهش می دهد. در این زمینه، سازه توان آژند نیز می تواند به عنوان یکی از مراجع مرتبط با تجهیزات و راهکارهای مورد نیاز در مسیر کابل کشی مورد توجه قرار گیرد. در نهایت، انتخاب سینی متناسب با شرایط واقعی پروژه، علاوه بر مدیریت هزینه ها، به حفظ ایمنی، افزایش دوام تجهیزات و عملکرد پایدار سیستم برق کمک می کند.
سوالات متداول
۱. چگونه سایز سینی کابل را بر اساس تعداد و قطر کابل ها محاسبه کنیم؟
برای محاسبه سایز سینی کابل، ابتدا باید تعداد و قطر خارجی کابل ها مشخص شود. سپس مجموع عرض اشغال شده توسط کابل ها با در نظر گرفتن فاصله بین آن ها محاسبه می شود. در ادامه، با توجه به درصد پرشدگی مجاز، شرایط تهویه و فضای مورد نیاز برای توسعه آینده، عرض مناسب سینی انتخاب می شود. همچنین باید ظرفیت باربری سینی و ساپورت ها بررسی شود تا ابعاد انتخابی با شرایط پروژه مطابقت داشته باشد.
۲. آیا قطر خارجی کابل در محاسبه ظرفیت سینی کابل اهمیت دارد؟
بله، قطر خارجی کابل یکی از مهم ترین عوامل در تعیین ظرفیت سینی کابل است؛ زیرا فضای اشغال شده توسط کابل بر اساس ابعاد بیرونی آن محاسبه می شود، نه سطح مقطع هادی. کابل هایی با سطح مقطع یکسان ممکن است به دلیل تفاوت در ضخامت عایق و نوع روکش، قطر خارجی متفاوتی داشته باشند. بنابراین برای محاسبه دقیق ظرفیت سینی باید از مشخصات فنی و کاتالوگ سازنده کابل استفاده کرد.
۳. درصد پرشدگی مناسب برای محاسبه سایز سینی کابل چقدر است؟
درصد پرشدگی مناسب به نوع کابل، شرایط محیطی، روش نصب و الزامات استاندارد پروژه بستگی دارد. در برخی محاسبات اولیه، درصدهایی مانند ۳۰ تا ۴۰ درصد به عنوان مبنای برآورد در نظر گرفته می شوند، اما این مقادیر برای تمام پروژه ها الزامی یا یکسان نیستند. به ویژه در کابل های قدرت، باید علاوه بر فضای اشغال شده، شرایط حرارتی، جریان دهی و امکان دفع حرارت نیز بررسی شود تا از افزایش بیش از حد دمای کابل ها جلوگیری شود.
۴. آیا برای انتخاب سایز سینی کابل باید فضای توسعه آینده را در نظر گرفت؟
بله، پیش بینی فضای توسعه آینده در طراحی مسیر کابل کشی اهمیت زیادی دارد. در صورتی که سینی کابل فقط متناسب با تعداد کابل های فعلی انتخاب شود، اضافه شدن تجهیزات یا خطوط جدید ممکن است به نصب سینی های اضافی و افزایش هزینه های اجرایی منجر شود. به همین دلیل، بهتر است از ابتدا ظرفیت مورد نیاز آینده نیز در طراحی لحاظ شود، البته به شرط آنکه محدودیت های حرارتی، مکانیکی و استانداردهای مربوط به پرشدگی سینی رعایت شوند.
